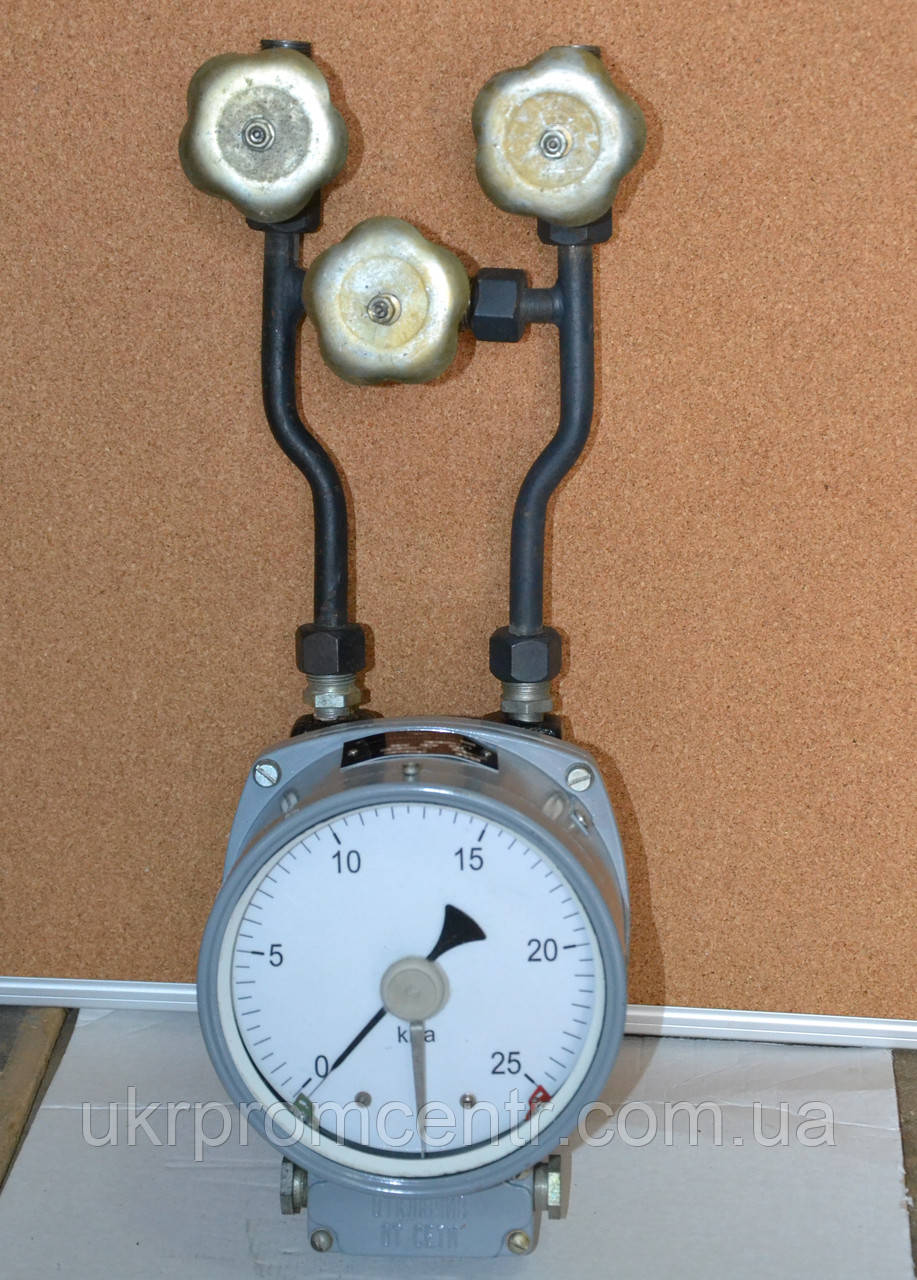

Диференціальний манометр (дифманометр) ДСП-4СгМ1

Диференціальні манометри (дифманометри) сильфонні призначені для вимірювання:
а) витрата рідких і газоподібних середовищ за методом змінного перепаду тисків (розходоме-ри);
б) різниці тиску рідких і газоподібних середовищ (перепадагомери);
в) рівня рідких середовищ, що є під атмосферним, вакуумметричним або надлишковим тиском (рівнемери).

Типи
ДСП-160-М1 — дифманометр, що показує;
ДСП-4Сг-М1 — дифманометр, що показує сигналізувальний;
ДСП-УС — дифманометр-рівнемер сильфонний, що показує
Технічні характеристики

1. Гранично допущені робочі надлишкові тиску, кгс/см2: 63; 160; 250; 320
2. Гранинні номінальні перепади тисків, кгс/см2
   0,063; 0,1; 0,16; 0,25; 0,4; 0,63; 1; 1,6; 2,5 — на надлишковий тиск до 63 і 160 кгс/см2
   0,4; 0,63; 1,6; 2,5; 4; 6,3- на надлишковий тиск до 250 і 320 кгс/см2
3. Класи точності 1; 1,5
4. Верхні межі вимірювань:
   а) дифманометрів-розходомерів вибираються з ряду А = а*10n, де а-одно з чисел ряду, n-ціле (покладне або негативний) число або нуль
   б) дифманометрів-перепадомерів мають відповідати граничним номінальним перепадам тиску 1; 1,25; 1,6; 2; 2,5; 3,2; 4; 5; 6,3; 8
   в) дифманометрів-рівнемерів вибирають з низки,
   63; 100; 160; 250; 400; 630; 1000; 1600; 2500; 4000; 6300; 10000; 16000 см
   0,63; 1; ,6; 2,5; 4; 6,3; 10; 16; 25; 40; 63; 100; 160 м
   г) дифманометрів-рівнемерів ДСП-УС вибираються з низки
   160; 250; 400; 630; 1000; 1600 см — на надлишковий тиск 25 кгс/см2
5. Час одного оберту діаграми, год 24
6. Живлення дифманометрів ДСП-4Сг-М1 від мережі змінного струму:
   ― напруга, В
   — частота, Гц 50 ± 1
7. Температура довкілля, °С
   ДСП-4Сг-М1 -40... +70
   ДСП-160-М1 -40... +100
   ДСП-УС -50...+ 100
8. Відносна вологість, % до 80
9. Виготовляються за ТУ 25-7310.0063-87
10. Код ОКП 42 1253
11. Габаритні розміри, мм:
    дифманометрів самописувальних 280 х 340 х 230
    Показників 195x153x136
    Показних сигналізувальних 235x205x165
12. Маса, кг, не більш ніж 16
