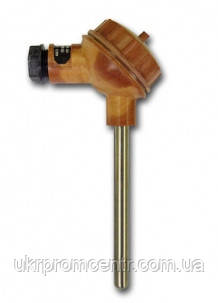

Термоперетворювач ТСМ1-4 ТСП1-4 ТСТ1-4 ТХА1-4 ТХК1-4 ТЖК1-4

Тип і НСХ

ТСМ (50М, 100М)
ТСП (50П, 100П, Pt100, Pt500, Pt1000)
ТСТ (10k NTC)
ТХА (К), ТХК (L), ТЖК (J)

Кількість ЧЕ

1 або 2

Клас допуску

1/3 В, А, В (для ТС), 1% (для ТСТ)
1, 2 (для термопар)

Схема з'єднання ЧЕ для ТС і ТСТ

2-,3-,4-дротова,
2-дротова з двома ЧЕ

Тип спаю для термопар

ізольований, неізольований,
подвійний ізольований

Тип головки

склопластикова (до 250 °C) алюмінієва (до 300 °C) — під замовлення

Матеріал захистів —
ножої арматури

сталь 12Х18Н10Т

Діапазон температури, °С

-50...150 (для ТСМ)
-100...250, -50....250, -50...500, -50...600 (для ТСП)
-40...120, -20...200 (для ТСТ)
-40...250, -40...500, -40...850 (для ТХА)
-40...250, -40...500 (для ТЖК)
-40...250, -40...600 (для ТХК)

Показник інерції, з

18...25

Робочий тиск, МПа

0,4

Довжина монтажної частини, L, мм

60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 600, 800, 1000

Діаметр монтажної частини, мм

6, 8, 10
