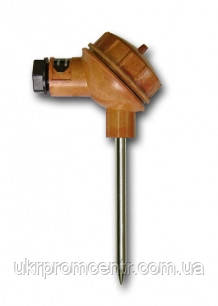

Термоперетворювач ТСМ1-4з ТСП1-4з ТСТ1-4з ТХА1-4з ТХК1-4з ТЖК1-4з

Тип і НСХ

ТСМ (50М, 100М)
ТСП (50П, 100П, Pt100, Pt500, Pt1000)
ТСТ (10k NTC)
ТХА (К), ТХК (L), ТЖК (J)

Кількість ЧЕ

1 або 2

Клас допуску

1/3 В, А, В (для ТС)
1% (для ТСТ)
1, 2 (для термопар)

Схема
сполуки ЧЕ для ТС і ТСТ

2-,3-,4-дротова,
2-дротова з двома ЧЕ

Тип спаю для термопар

ізольований, неізольований,
подвійний ізольований

Нарізне з'єднання

M20x1,5
G1/2, G1/4, M27x2 — під замовлення

Тип головки

склопластикова (до 250 °C) алюмінієва (до 300 °C) — під замовлення

Матеріал захистів —
ножої арматури

сталь 12Х18Н10Т

Діапазон температури, °С

-50...150 (для ТСМ)
-100...250, -50....250, -50...500, -50...600 (для ТСП)
-40...120, -20...200 (для ТСТ)
-40...250, -40...500, -40...850 (для ТХА)
-40...250, -40...500 (для ТЖК)
-40...250, -40...600 (для ТХК)

Показник інерції, з

18...25

Робочий тиск, МПа

0,63
