Термопорушник ТХА1-24 ТНН1-24

Тип і НСХ

ТХА (К), ТНН (N)

Клас допуску

1, 2

Тип спаю

ізольований

Тип головки

алюмінієва (до 300 °C)

Матеріал захисної арматури
(Зовнішній чохол)

н/ж сталь 12Х18Н10Т (321S) + н/ж сталь 310S (діам. 10 мм),
н/ж сталь 12Х18Н10Т (321S) + н/ж сталь 15х25Т (діам. 20 мм)

Тип застосовуваного КТМС

н/ж сталь 310S,
сплав Інконел 600

Діапазон температури, °С

0...1050 (для ТХА 310S)
0...1000 (для ТХА 15Х25Т)
0...1050 (для ТНН 310S)
0...1000 (для ТНН 15х25Т)

Показник інерції, з

45

Робочий тиск, МПа

0,63

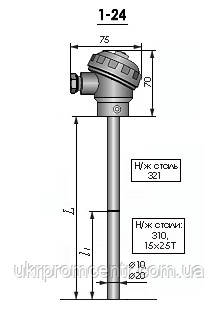

Довжина монтажної частини, L, мм

320, 400, 500, 800, 1000, 1500, 2000

Довжина високотемпературної частини, l1, мм

250, 320, 400, 500, 800, 1000, 1500, 2000

Діаметр монтажної частини, мм

10, 20
