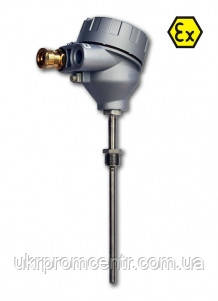

Термоперетворювач ТСМ1-43 ТСП1-43 ТХА1-43 ТХК1-43 ТЖК1-43

Типи вибухового захисту

- Іскробезпечний електричний ланцюг "i"
- вибухонепроникна оболонка "d"
- защита вида "е"

Маркування вибухового захисту

0ExiallCT6...T1 X
(роздільний. зони: 0, 1, 2, 20, 21, 22);  1ExdllCT6...T1X, 1ExdibllCT6...T1 X,
(роздільний. зони: 0*, 1, 2, 20*, 21, 22);
2ExellCT6...T1 X
(розкладено. зони: 2, 22)

Тип і НСХ

ТСМ (50М, 100М)
ТСП (50П, 100П, Pt100, Pt500, Pt1000)
ТХА (К), ТХК (L), ТЖК (J)

Кількість ЧЕ

1 або 2

Клас допуску

1/3 В, А, В (для ТС)
1, 2 (для термопар)

Схема соді
ненію ЧЕ для ТС

2-, 3-, 4-дротова
2-дротова з двома ЧЕ

Тип спаю для термопар

ізольований

Нарізне соеді — ні штуцера

M20x1,5
М27х2, G1/2,G3/4 — під замовлення

Тип головки

алюмінієвий сплав (IP66)

Кабельне введення в головку

М20х1,5

Матеріал захистів —
ножої арматури

сталь AISI321(12Х18Н10Т),
сталь AISI316Тi (10HX17Н13M2T)

Діапазон температури, °С

-50...180 (для ТСМ)
-50...250, -50...350, -50...500 (для ТСП)
-40...250, -40...500, -40...800 (для ТХА)
-40...250, -40...600 (для ТХК)
-40...250, -40...500 (для ТЖК)

Макс.тиск, МПа

6,3

Довжина монтажної частини, L, мм

60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 600, 800, 1000, 1500, 2000

Довжина зовнішньої частини, мм

70, 120

Діаметр монтажної частини, мм

6, 8, 10
