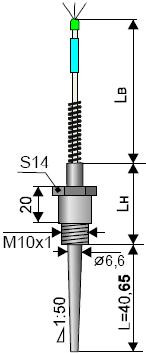

Термоперетворювач ТСМ104, ТСП104, ТХА104, ТХК104, ТЖК104

Опис

Термоперетворювачі (датчики температури) групи 1 призначені для вимірювання температури довкілля, рідких, газоподібних і сипких хімічно неагресивних середовищ, а також поверхні твердих тіл у різних галузях.

Термоперетворювачі (датчики температури) за типом вимірювального (чутливого) елемента діляться на:

• термоперетворювачі опору (термометри):

• - термоперетворювачі опору ТСМ (датчик ТСМ)

• - термоперетворювачі опору ТСП (датчик ТСП)

термоперетворювачі термоелектричні (термопари):

• • - термопари ТХА

• • - термопари ТХК

• • - термопари ТЖК

• • напівпровідникові перетворювачі — ТП.

Основні технічні характеристики датчиків температури:

• Класи допуску — А, В, С (для ТС), 1, 2 (для ТП);

• Схема з'єднання ЧЕ — дво-, три-, чотиридротова;

• за типом ЧЕ діляться на термоперетворювачі опору (50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000, Pt2000, Pt10000), термоелектричні перетворювачі (термопари ТХХХ (L), ТЖК), напівпровідникні (DS18B20);

• Матеріал захисної арматури — сталь 12Х18Н10Т;

• Ступінь захисту від впливу пилу та води — IP54;

• Конструкція термоперетворювачів — нерозбірна;

• Опір ізоляції — не менш ніж 100 МОм.
