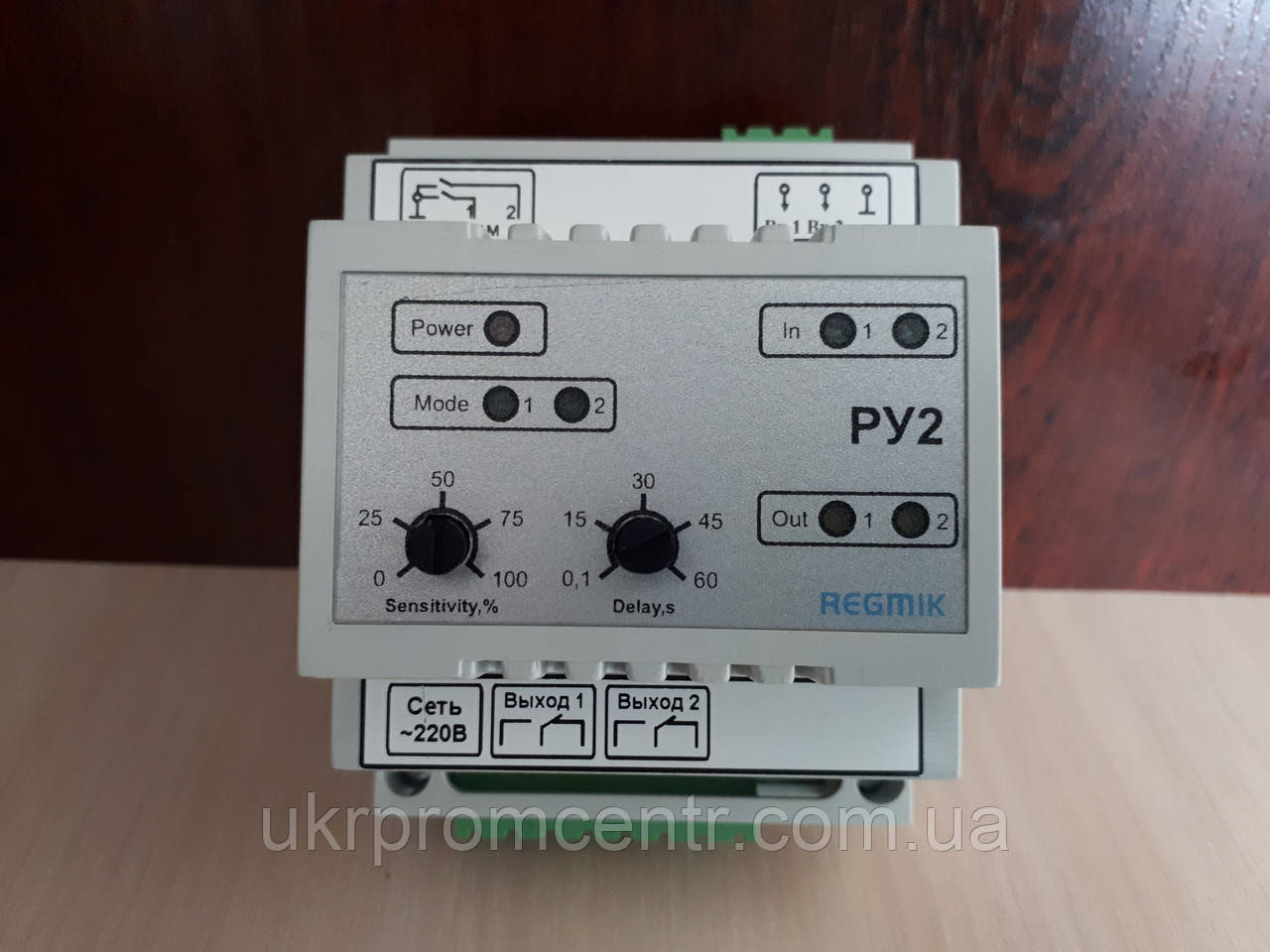

Регулятор-сигналізатор рівня РУ2

Регулятори-сигналізатори рівня (РУ) призначені для автоматизації технологічних процесів, пов'язаних з контролем і регулюванням рівня рідини і сипучих речовин, створення систем автоматичної підтримки рівня рідини у резервуарах, накопичувальних ємностей і т. п. Прилади виконані в корпусі для кріплення на DIN-рейку.

До вхідних контактів приладу можна підключити такі типи датчиків:

• кондуктометричні датчики;

• «сухий» контакт;

• відкритий колектор;

• нелінійні резистори (позистор, термістори).

Регулятори-сигналізатори рівня двоканальні (РУ2) застосовується для створення систем з автоматичним заповненням або осушенням резервуара з гистерезисному законом. До входу 1 підключають датчик верхнього рівня, а до входу 2 датчик нижнього рівня.

Основний режим роботи: Насос включається при осушенні обох датчиків рівня. Йде процес наповнення резервуара. Спрацював датчик нижнього рівня, потім верхнього рівня - насос відключився.
