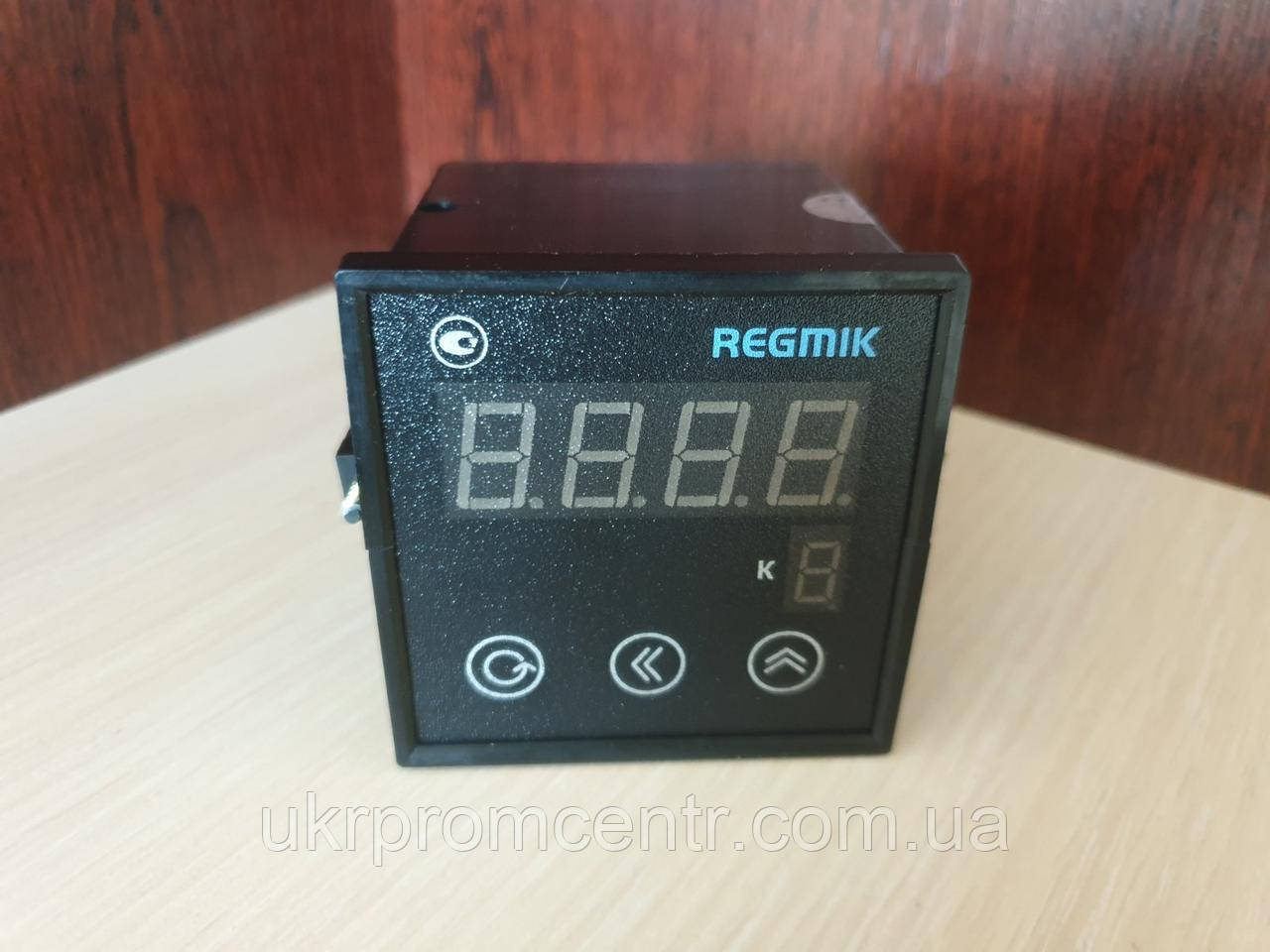

И4 Вимірювач чотириканальний щитовий І4

Вимірювач чотириканальний І4 призначений для вимірювання й контролю від 1 до 4 фізичних величин і зображення виміряних значень на вбудованому цифровому індикаторі.
І4 має чотири незалежні вимірювальні канали та можливість виконання в двох модифікацій щодо живлення: мережа змінної напруги 90..240 В (ІПІ) або джерело постійної напруги = 12.24 В (ІП24).

Призначення:

І4 призначений для контролю температури, тиску, вологості, витрати або іншої фізичної величини в декількох зонах одночасно (до 4) й аварійної сигналізації про вихід будь-кого з контрольованих параметрів задані межі (одне аварійний вихід).
І4 застосовується як аварійний сигналізатор у печах, сушильних камерах у харчовій, металургічній та інших галузях промисловості.

Загальні функції та режими роботи:

• вимірювання температури (або інших фізичних величин) об'єктів за допомогою термоперетворювачів опору (датчиків температури) ТСМ (50М, 100М) і ТСП (50П, 100П, Pt100, Pt500, Pt1000), термопар (ТХК, ТХА, ТЖК та ін.), датчиків з уніфікованим вихідним сигналом струму АТ (0..5 мА, 0..20 мА, 4..20 мА) і напруги АН (0.1 В, 0..5 В, 0..10 В);

• формування сигналу «Аварія» (з можливістю видавання керівного сигналу на вихідний каскад) під час перебування виміряної фізичної величини поза заданим аварійним діапазоном, а також у разі обривання або короткого замикання вхідного датчика;

• функція обчислення й індикації квадратного кореня вимірювальної величини (наприклад, для вимірювання миттєвої витрати з датчиків АН і АТ);

• масштабування шкали вимірювань;

• світлова індикація режимів роботи;

• програмне зміна параметрів характеристики перетворення (нахил, зміщення);

• цифрова фільтрація вимірювань (глибина фільтра — до 10 періодів вимірювання);

• зміна періоду індикації виміряних значень;

• цифрове калібрування вхідних каналів;

• защита параметров паролем;

• вбудоване джерело живлення = 24 В, 100 мА для живлення активних датчиків або для під'єднання аварійного реле;

• інтерфейс RS-485 ModBus RTU для реєстрації виміряних значень на ПК або для роботи з ПЛК.
