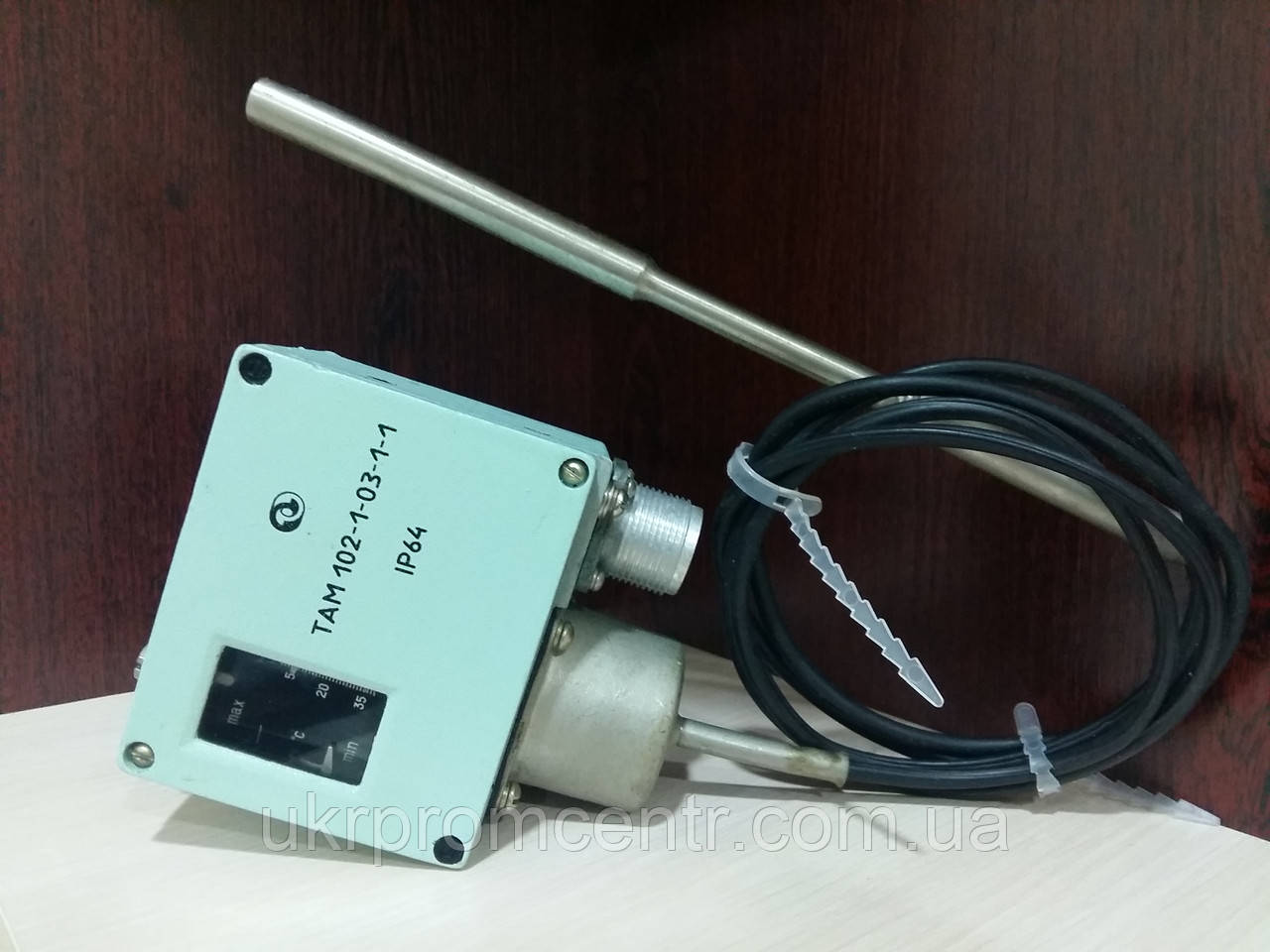

Датчики-реле температури ТАМ-102
від 2 400 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- +380 (95) 617-28-80
Сфера застосування й загальні відомості
Датчики-реле температури ТАМ 102 призначені для контролю та регулювання температури рідких і газоподібних середовищ:
■ в холодильних установках, що застосовуються на судах,
залізничному та автомобільному транспорті;
■ у стаціонарних холодильних установках та інших системах і
пристроїв.
Модифікації датчиків-ріле температури ТАМ 102-...-05 і
ТАМ 102-...-07 можуть бути використані для заміни
реле типу КРМ із датчиком температури.
Контрольовані середовища датчиків-ріле температури ТАМ 102:
■ холодоони;
■ воздух;
■ олії;
■ прісна вода;
■ інші неагресивні середовища.
Для датчиків-реле температури ТАМ 102 зі шкіркою контрольованим середовищем може бути
середовище, неагресивне до сталі, зокрема аміак.
Датчики-реле температури ТАМ 102 вирізняються високою:
■ стійкістю до динамічних навантажень (вібрація, удари, тряска, нахили);
■ захищеністю впливу пилу, води та інших чинників довкілля.
Датчики-реле температури ТАМ 102 мають ступінь захисту корпусу — IP 64.
Технічні характеристики
Основні технічні дані датчиків-ріле температури ТАМ 102 наведені в
таблицею.
|
Умовне позначення приладу |
Межі настроювань, |
Зона повернення, °С |
Максимально допустима температура контролі — ручному середовища, °C |
Довжина капіляра, м |
Тип шкали встановлення |
|||||
|
регулювальна ручна |
нерегулювальна |
1,5 |
2,5 |
4 |
10 |
, оцифро- ванна |
інформативна-ційна |
|||
|
Подальші цифри в позначенні під час замовлення: |
1 |
2 |
3 |
4 |
1 |
2 |
||||
|
ТАМ102-1-01 |
-35...-5 |
2,5...6 |
70 |
+ |
+ |
+ |
+ |
+ |
||
|
ТАМ102-1-02 |
-20...+10 |
2,5...6 |
70 |
+ |
+ |
+ |
+ |
+ |
||
|
ТАМ102-1-03 |
+5...+35 |
2,5...6 |
70 |
+ |
+ |
+ |
+ |
|||
|
ТАМ102-1-04 |
+30...+60 |
2,5...6 |
70 |
+ |
+ |
+ |
+ |
|||
|
ТАМ102-1-05 |
+10...+60 |
5 |
105 |
+ |
+ |
+ |
||||
|
ТАМ102-2-05 |
+10...+60 |
5 |
105 |
+ |
+ |
+ |
||||
|
ТАМ102-1-07 |
+50...+130 |
5 |
145 |
+ |
+ |
+ |
||||
|
ТАМ102-2-07 |
+50...+130 |
5 |
145 |
+ |
+ |
+ |
||||
|
ТАМ102-2-08 |
+50...+130 |
8 |
145 |
+ |
+ |
+ |
+ |
+ |
||
|
ТАМ102-2-09 |
+110...+160 |
10 |
176 |
+ |
+ |
+ |
+ |
+ |
||
Зона повернення в датчиках-реле температури ТАМ 102-1 спрямована в бік підвищення температури контрольованого середовища щодо встановлення, у
датчиках-реле температури ТАМ 102-2 — у бік зниження.
Комутована потужність контактів під час експлуатації в ланцюгах постійного струму
напругою 24...220 В за мінімального струму 0,05 А — 60 Вт.
Струм під час експлуатації в ланцюгах змінного струму напругою 127...380 В
частотою 50 (60) Гц при cos÷0,6-0,1...6 А.
Температура навколишнього повітря від мінус 40 до +70 °C (для датчика-реле
температури ТАМ 102-1-03 — від мінус 40 до +85 °C).
Кліматичні виготовлення:
■ ОМ категорії 5;
■ Т категорії 2;
■ ТМ категорії 2.
Маса датчика —реле температури ТАМ 102 — 1,3 кг.
Залежно від способу електричного під'єднання датчики-реле температури
ТАМ 102 постачаються у виконанні із сальниковим введенням (в кінці позначення
вказується цифра 1) або з з'єднувачем.
Під час замовлення датчика-ріле температури ТАМ 102 вказуються:
■ найменування;
■ умовне позначення приладу;
■ довжина капіляра;
■ вигляд шкали (згідно з таблицею);
■ тип під'єднання (для приладів із сальниковим введенням);
■ позначення технічних умов.
Приклад замовлення датчика-реле температури ТАМ 102-1-03 з довжиною капіляра 2,5 м,
зацифованою шкалою, зі з'єднувачем:
■ "Дотчик-реле температури ТАМ 102-1-03-2-1 ТУ 25-7301.0028-88".
Те ж із сальниковим введенням:
■ "Дитчик-ріле температури ТАМ 102-1-03-2-1 ТУ 25-7301.0028-88".
На окреме замовлення можуть постачатися:
■ панель для монтажу приладу на об'єкті (комплект К1);
■ штуцер із сальником (комплект К4);
■ захисний кожух (комплекти К5 — для ТАМ 102-01, ТАМ 102-02; К6 — для ТАМ 102-03,
ТАМ 102-04, ТАМ 102-08, ТАМ 102-09; К8 — для ТАМ 102-05, ТАМ 102-07).
