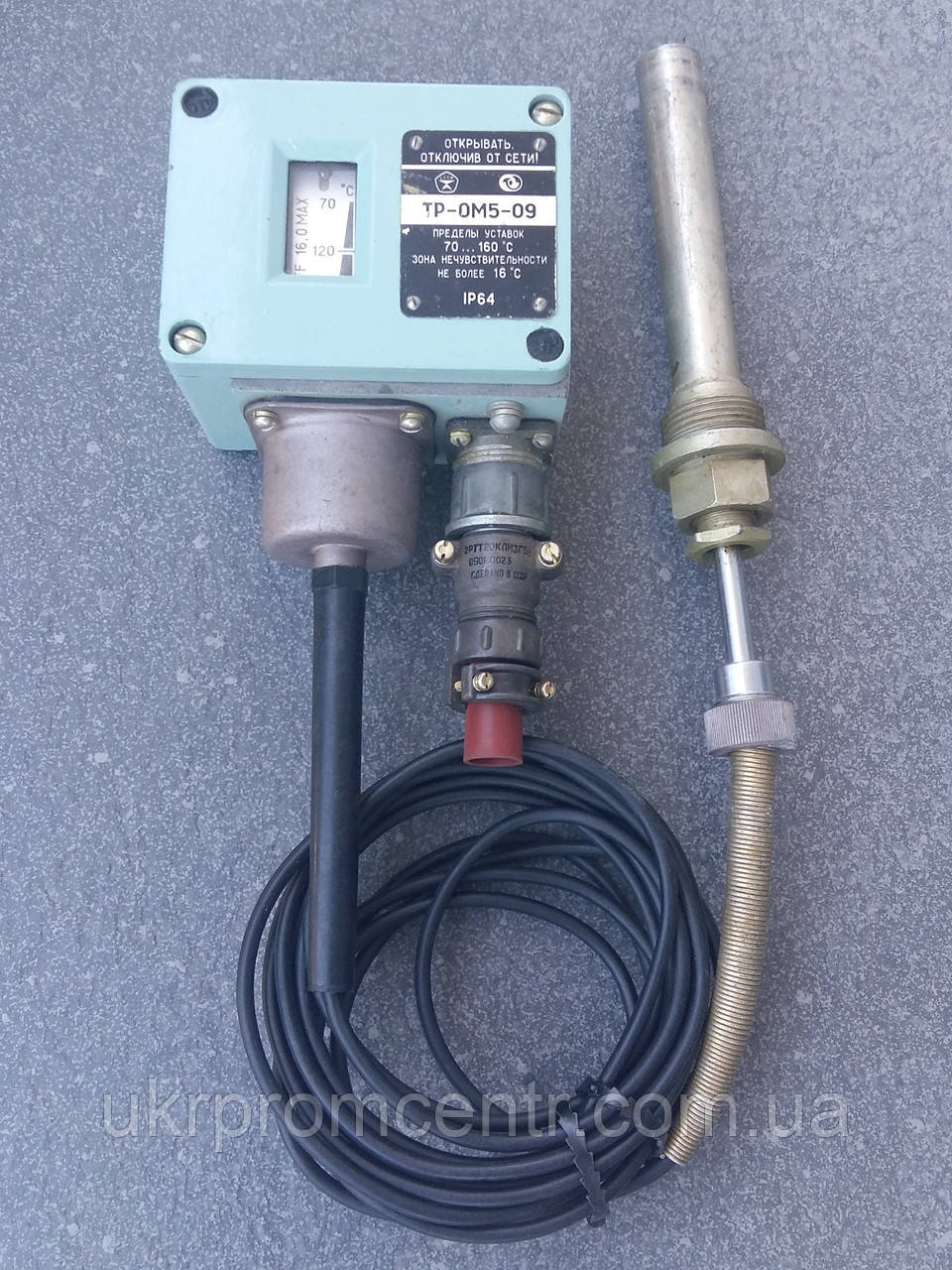

Датчик-реле температури ТР-ОМ5

Датчик-реле температури ТР-ОМ5 є комплектуючим виробом холодильних установок морського та річкового флоту та холодильних установок, що застосовуються на залізничному й автомобільному рухомих складах, і призначений для автоматичного двопозиційного регулювання температури.
Призначений для використання в холодильних установках, а також в інших системах для контролю та регулювання температури.

ТР-ОМ5-01 -35...-5
ТР-ОМ5-02 -20...+10
ТР-ОМ5-03 +5…+35
ТР-ОМ5-04 +30...+60
ТР-ОМ5-06 +55…+85
ТР-ОМ5-08 +75...+100
ТР-ОМ5-09 +60...+160

ТР-ОМ5-02 -- -20C…+10C зона нечувств.2,5-6,0 220В, 300ВАР.
Контрольовані середовища: холодони, повітря, вода, розсол, олії та ін., неагресивні до сталі, латуні та олив'яно-олов'янистих прип.

Принцип дії приладу ґрунтується на використанні залежно від тиску наповнювача термочутливої системи від температури контрольованого середовища та врівноваженні сили, що створюється цим тиском на дно сильфона, силами пружних деформацій сильфона та пружини.

Зміна температури контрольованого середовища, що оточує термобалан, сприймається наповнювачем і перетворюється на зміну тиску, яке порушуючи рівновагу сил, впливає через сильфон на важільний механізм і контакну групу, виробляючи перемикання контактів приладу.

Технічні характеристики приладу:

Прилад виконаний ТР-ОМ5-00...0,4 випускається з зоною нечутливості, спрямованої в бік підвищення температури середовища контролю щодо втоми.

Прилад виконаний ТР-ОМ5-06,08,09 випускається з зоною нечутливості, навантаженою стороннім зниженням температури контрольованого середовища щодо втоми.

Виконання термобалану:

- для приладів виготовлений ТР-ОМ5-00.04, 06, 08: зі штуцером і без штуцера для контролю рідких і газообрахових середовищ.
