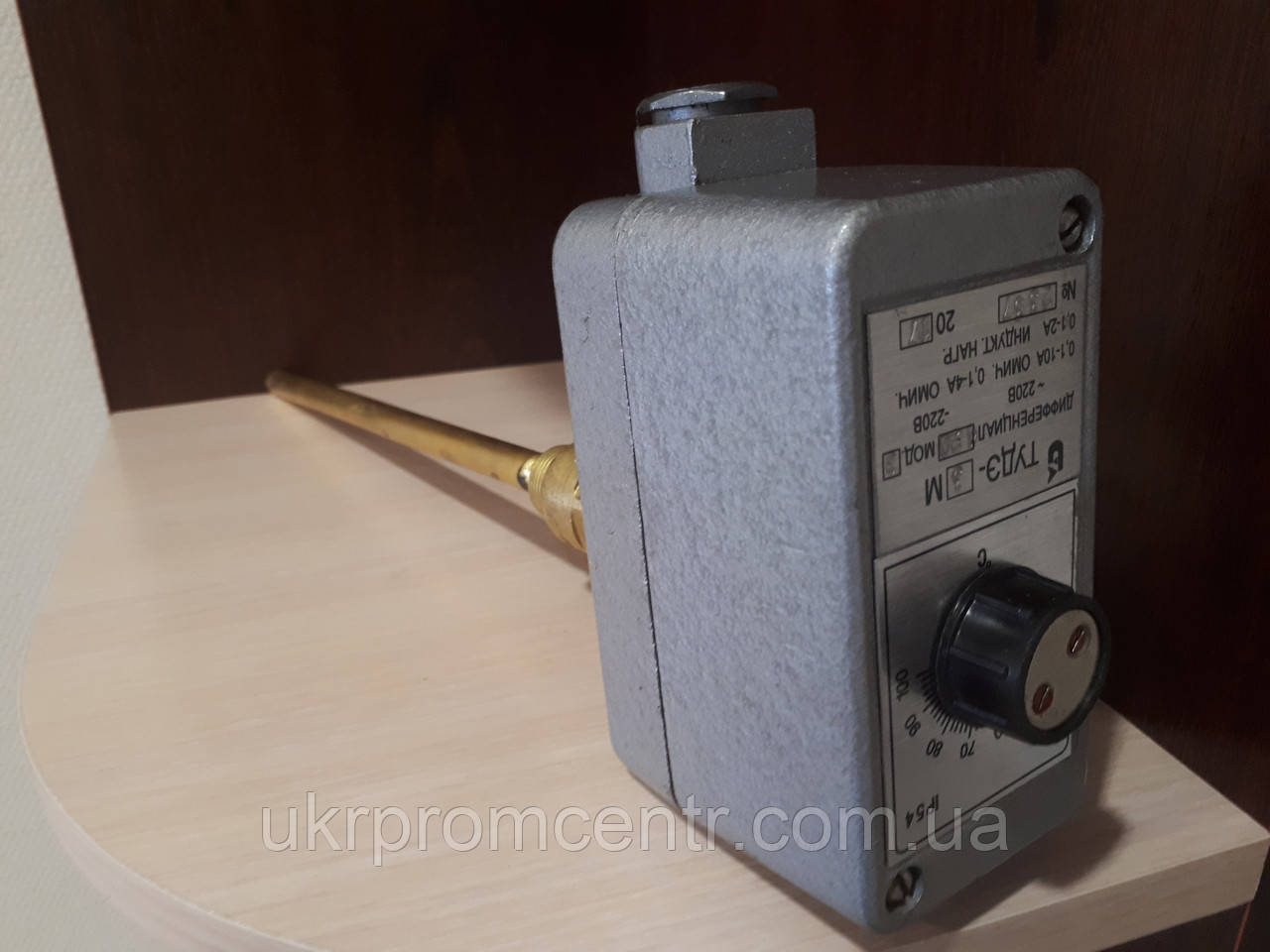

Пристрій терморегулювальний дилатометричний електричний ТУДЕ з модифікаціями, як-от ТУДЕ-1М1, ТУДЕ-2М1, ТУДЕ-4М1, ТУДЕ-5М1, ТУДЕ-6М1, ТУДЕ-8М1, ТУДЕ-9М1, ТУДЕ-10М1, ТУДЕ-11М1, ТУДЕ-12М1 — призначений для регулювання температури рідких і газоподібних середовищ у системах автоматичного контролю та регулювання під час статичного тиску до 6,4 МПа. Діапазон регулювання температур (-60... +500) °C. Застосовується у всіх галузях промисловості. Принцип дії ТУДЕ ґрунтується на пропорційній різності приростанню довжин чутливої трубки та стрижні зміни температури регульованого середовища. Отримане приращення перетворюється в миттєво створювальну дію контактного механізму, за допомогою якого розмикаються (замикаються) контакти.
ТУДЕ складається з таких основних вузлів:
- дилатометричного елемента.
- контактного пристрою.
- вузла налаштування завдання.
ТУДЕ виготовляється з розмикаючими «Р» або замикаючими «З» контактами.
За захищеністю від впливу довкілля пристрої мають виконання:
- захищені від потрапляння всередину вироби пилу та води зі ступенем захисту IP54;
- вибухозахисні IExdIIBT4.
Пристрої терморегулювальні випускаються 12 модифікацій залежно від діапазону регулювання температур: від ТУДЕ-1М1 до ТУДЕ-12М1
Відмітні риси модифікацій:
- ТУДЕ-1М1, ТУДЕ-2М1, ТУДЕ-3М1, ТУДЕ-5М1 встановлюються дилатометричним чутливим елементом у середовищі, що не викликає корозії латуні Л63 ГОСТ 15527-70;
- ТУДЭ-6М1, ТУДЭ-7М1, ТУДЭ-8М1, ТУДЭ-9М1, ТУДЭ-10М1, ТУДЭ-11М1 ТУДЕ-12М1 у середовищі невизивної корозії стали 10Х23Р18 ГОСТ 15527-70.
ТУДЕ комутує:
- ланцюга змінного струму напругою 250 (+25/-37,5) В, частотою 50...60 Гц, силою струму: від 1,0 до 15 А за оміичного навантаження; від 0,1 до 2 А за індуктивного навантаження з cos f> 0,5;
- ланцюга постійного струму напругою 220 (+22/-33) В, силою струму від 0,1 до 4 А за оміичного навантаження.
За захищеністю від впливу довкілля пристрої мають виконання: захищені від потрапляння всередину виробу пилу та води зі ступенем захисту ІР54, вибухозахищені ІЕхdIIBТ4.
Основні технічні дані:
НАЗВАЛЕННЯ ПАРАМЕТРОВ |
ТУДЭ-1М1 |
ТУДЕ-2М1 |
ТУДЭ-3М1 |
ТУДЭ-4М1 |
ТУДЭ-5М1 |
ТУДЭ-6М1 |
Діапазон регульованих температур, °С |
-60...+40 |
0...100 |
30...100 |
0...250 |
100... 250 |
200...500 |
Допустима основна похибка |
4,0 |
2,5 |
4,0 |
2,5 |
1,5 |
2,5 |
Діапазон диференціала, °С |
4-20 |
4-20 |
4-20 |
4-20 |
4-20 |
7-20 |
2-10 |
2-10 |
2-10 |
||||
Довжина чутливого елемента, мм |
251 |
251 |
251 |
|||
491 |
351 |
|||||
Допустима товщина ізоляції, мм |
50 |
100 |
||||
200 |
||||||
Ступінь захисту |
IP54 |
НАЗВАЛЕННЯ ПАРАМЕТРОВ |
ТУДЭ-8М1 |
ТУДЭ-9М1 |
ТУДЕ-10М1 |
ТУДЭ-11М1 |
ТУДЕ-12М1 |
Діапазон регульованих температур, °С |
0...40 |
1...100 |
30...100 |
30...160 |
0... 250 |
Допустима основна похибка спрацьовування за шкалою завдань, % |
4,0 |
2,5 |
4,0 |
2,5 |
4,0 |
Діапазон диференціала, °С |
4,5-20 |
||||
2,5-10 |
|||||
Довжина чутливого елемента, мм |
251 |
251 |
|||
491 |
|||||
Допустима товщина ізоляції, мм |
50 |
||||
Ступінь захисту |
IP54, IExdllBT4 |
ТЕХНІЧНЕ ОПИС І ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ
У зв'язку з постійною роботою з вдосконалення виробу, що підвищує його надійність і поліпшує умови експлуатації, у конструкцію можуть бути внесені незначні зміни.
1. НАЗНАЧЕНИЕ
Пристрої терморегулювальні дилатометричні ТУДЕ М1 призначені для регулювання температури рідких і газоподібних середовищ у системах автоматичного контролю та регулювання під час статичного тиску до 6,4 МПа (64 кгс/см2).
За захищеністю від впливу довкілля пристрої мають виконання: захищені від потрапляння всередину вироби пилу та води зі ступенем захисту IP54.
Пристрої вибухозахищені мають мати вибухобезпечний рівень вибухозахисту, тип вибухозахисту «IExdIIBT4» і можуть застосовуватися у вибухових зонах приміщень і зовнішніх установках, у яких за умовами експлуатації можуть утворюватися вибухонебезпечні суміші газів або парів повітря.
Пристрої ТУДЕ 1М1 — ТУДЕ 5М1 встановлюються дилатометричним чутливим елементом у середовищі, що не викликає корозії латуні Л63; ТУДЕ 6М1, ТУДЕ 8М1 — ТУДЕ 12М1 — у середовищі, що не викликає корозії сталі 12Х18Н10Т; ТУДЕ 7М1 — у середовищі, що не викликає корозії сталі 10х23Н18.
За потреби чутливий елемент пристроїв можна змонтувати в захисному кожусі, виготовленому з будь-якого матеріалу, стійкого в регульованому середовищі.
2. ТЕХНІЧНІ ДАНІ
Умовне позначення й основні параметри ТУДЕ М1 наведені.
ТУДЕ М1 виготовляються з розмикаючими «Р» або замикаючими «З» контактами.
Межа допуску основної похибки за шкалою диференціала до 3 °C не має перевищувати від плюс 2 °C до мінус 1 °C, понад 3 °C до 7 °C — ± 3 °C, а понад 7 °C — ± 4 °C.
Пристрої стійкі до впливу температури навколишнього повітря від мінус 50 до плюс 120 °C і відносної вологості до 98% за температури 25 °C і нижчих температур, без конденсації вологи для експлуатації в районах із помірним кліматом і відносною вологістю до 98% за температури 35 °C і нижчих температур, без конденсації вологи для експлуатації в районах із тропічним кліматом.
Зміна основної похибки спрацьовування ТУДЕ М1 під час настроювання за шкалою завдання за температури навколишнього повітря, відмінної від 20±5 °C до будь-якої температури в межах від мінус 50 до плюс 120 °C, не перевищує 0,25% від діапазону регулювання на кожні 10 °C зміни температури навколишнього повітря. Показник тепловий енергії, певний за коефіцієнта тепловіддання практично дорівнює нескінченності, не перевищує 10 с для води.
- Ціна: від 900 ₴
