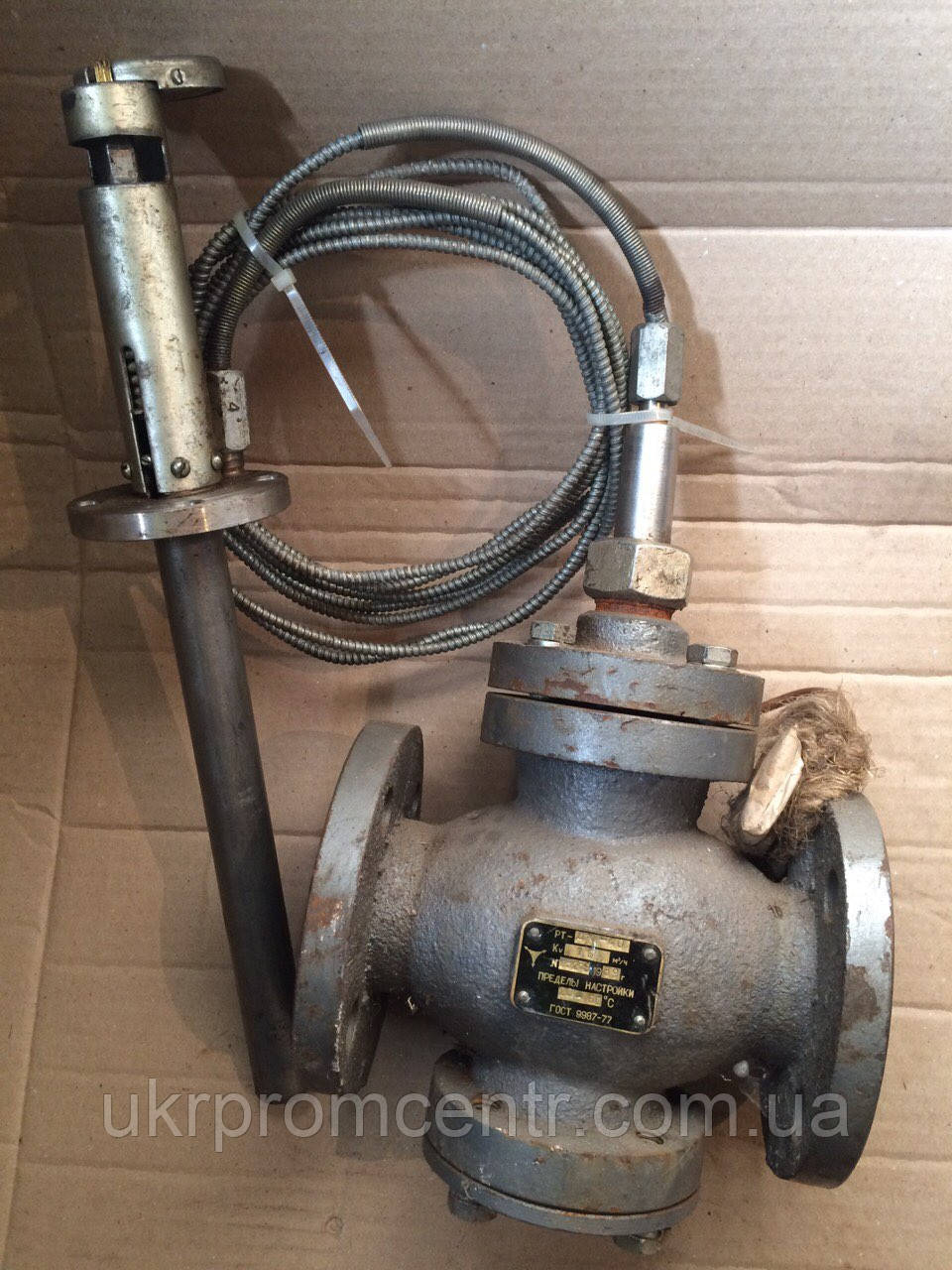

Регулятор температури прямої дії PT-ДО, РТ-ДЗ
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 200 грн
- В наявності
- Оптом і в роздріб
- +380 (95) 617-28-80
Регулятори температури РТ-ДО з прямою дією використовуються для автопідтримання температури на заданому рівні завдяки зміні витрати газоподібних, пароподібних і рідких середовищ, які неагресивні для матеріалів регулятора. Деталі корпусу пристрою для регулювання температур роблять з: СЧ 20 чавуну, сталі неіржавкої 12Х18Н10Ті сталі 30Л (25Л, 20Л, 35Л, 45Л, 40Л). Виконуються за ТУ номер 25-02.090123-81. Розміри приєднувальні фланців відповідно до ГОСТ номер 12815-80.
Варіанти виконання регуляторів PT:
- Регулятор РТ-ДО - з двоходовим відкритим органом регулювання (закривається клапан за температурного підвищення);
- Регулятор РТ-ДЗ - з двоходовим закритим нормально органом регулювання (відкривається клапан за температурного підвищення).
Пристрої регулювання температур зроблені для індустріальних систем нагрівання та охолодження, побутових і комунальних установок, приклад: системи опалення центрального, кондиціювання та вентиляції, рухових охолоджувачів, бойлерів, теплообмінників і інших об'єктів, що відповідають їх тех.характеристикам.
Крім того, на замовлення пристрій можна укомплектувати фільтром із відповідним діаметром, приварними сталевими відповідною фланцями.
Має сертифікацію щодо відповідності, видану Держстандартом Росії; висновок санітарно-едеміологічний, який дає змогу застосовувати у водопостачанні господарсько-поживно питний.
Тех.характеристики регулятора температури РТ-ДО
|
Діаметри проходження умовного DN, мм |
15 |
25 |
40 |
50 |
80 |
|
Настройкові діапазони температури регулювання, °C |
0-40; 40-80; 20-60; 60-100; 100-140; 80-120; 140-180; 120-160; |
||||
|
Здатність пропускати умовну, КN, м3/год |
2,5 |
6,3 |
16,0 |
25,0 |
60,0 |
|
Зона пропорційності, °C, |
10,0 |
12,5 |
|||
|
Нечутлива зона, градуси, |
1 |
||||
|
Тимчасова постійна, з |
100,0 |
||||
|
Протічка допустима у відсотках від КN |
0,1 |
||||
|
Температура середовища регулювання, °C |
від мінус 15 до плюс 225 |
||||
|
Довжина зв'язку дистанційної, м |
10,0; 1,6; 4,0; 2,5; 6,0 |
||||
|
Тиск умовний PN, Мегапаскаль |
1,0 |
0,63 |
|||
|
Тиск середовища регулювання, Мегапаскаль |
1,6 |
||||
|
Максим перепаду тисків на клапані регулювання PN, Мегапаскаль |
0,6 |
0,4 |
|||
|
Регуляторна маса, кілограм |
7,0 |
9,5 |
14,5 |
22,0 |
40,0 |
|
Похибка під час встановлення за настройкою, градуси |
±3,0 |
||||
Габарити та приєднання РТ-ДО
|
Позначення |
Рис. |
Dy |
D1,0 |
D2,0 |
D3,0 |
D4,0 |
D5,0 |
D6,0 |
H |
H1 |
H2 |
h |
h1 |
L, мм |
|
розміри міліметра, не більш ніж |
||||||||||||||
|
РТ-ДО-15 |
I |
15,0 |
95,0 |
34,0 |
80,0 |
65,0 |
14,0 |
65,0 |
26,05 |
195,0 |
470,0 |
270,0 |
64,0 |
130±1,0 |
|
РТ-ДЗ-15 |
I I |
265,0 |
180,0 |
|||||||||||
|
РТ-ДО-25 |
I |
25,0 |
115,0 |
85,0 |
285,0 |
205,0 |
160±1,0 |
|||||||
|
РТ-ДЗ-25 |
I I |
295,0 |
155,0 |
|||||||||||
|
РТ-ДО-40 |
I |
40,0 |
145,0 |
110,0 |
325,0 |
225,0 |
200±1,0 |
|||||||
|
РТ-ДЗ-40 |
I I |
335,0 |
185,0 |
|||||||||||
|
РТ-ДО-50 |
I |
50,0 |
160,0 |
53,0 |
100,0 |
125,0 |
18,0 |
80,0 |
430,0 |
315,0 |
690,0 |
490,0 |
80,0 |
230±1,0 |
|
РТ-ДЗ-50 |
I I |
440,0 |
255,0 |
|||||||||||
|
PT-ДО-80 |
I |
80,0 |
185,0 |
150,0 |
500,0 |
355,0 |
310±2,0 |
|||||||
|
РТ-ДЗ-80 |
I I |
510,0 |
285,0 |
|||||||||||
