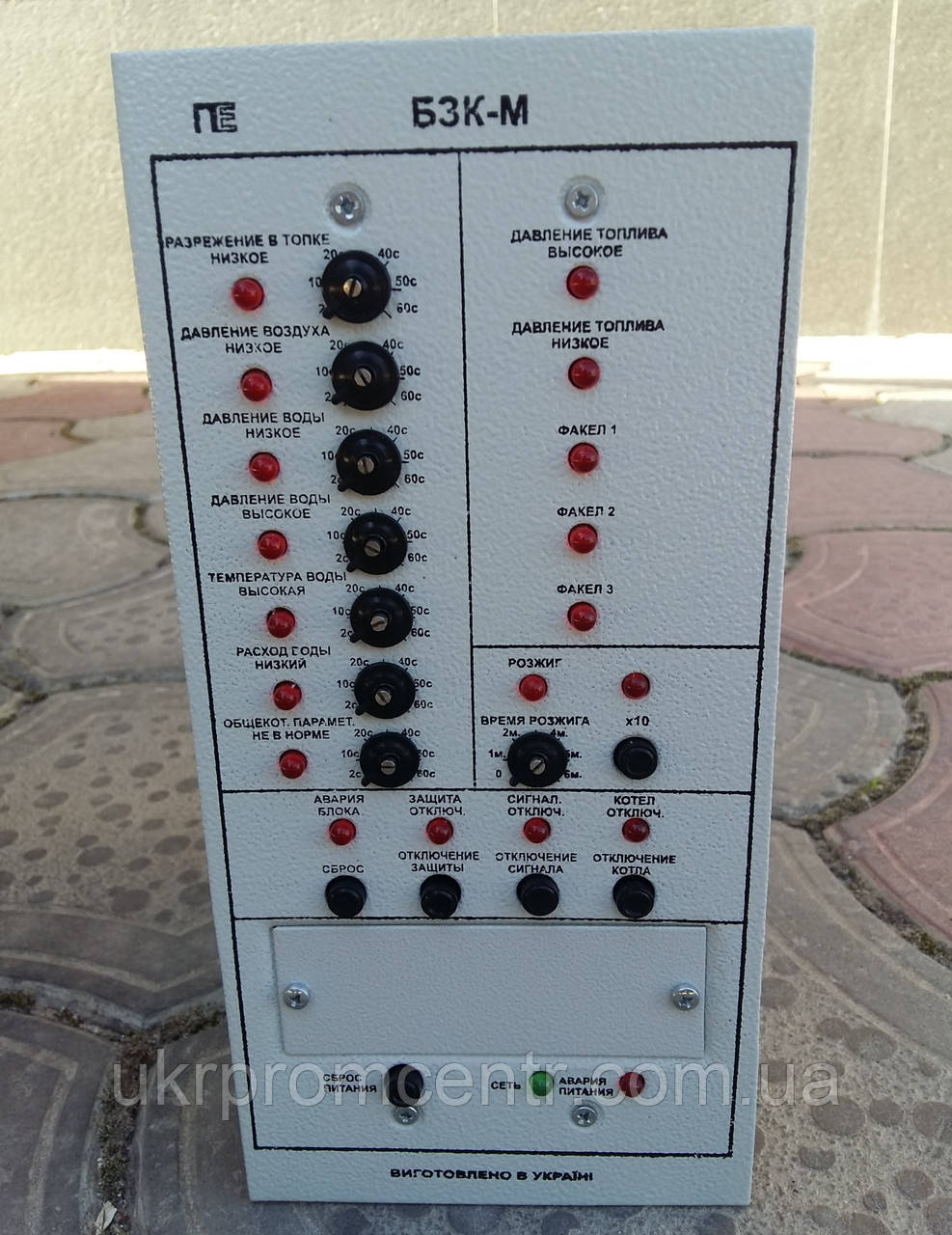

Блок захисту котла БЗК-М

     Блок призначений для індикації стану котла за дванадцяти параметрами, видавання звукового сигналу та вимкнення подавання палива в разі аварії за будь-яким параметром.
     Блок контролює факела пальників котла за трьома каналами. Блок може працювати з такими датчиками наявності полум'я:
     - детектувальні датчики (контрольні електроди) типу КЕ;
     - фоточастотні перетворювачі типу ПНП, ФДЧ;
     — інші типи датчиків, що формують вихідний сигнал постійної напруги в діапазоні від мінус 10 до мінус 1,5 В.
     Блок блок здійснює блокування сигналів "Високий тиск палива", "Нізький тиск палива", "Немає факела 1", "Немає факела 2", "Ні факела 3" під час роботи в режимі розпалювання.
     Блок призначений для роботи з водогрейними та паропродуктивними котлами всіх типів. Блок здійснює перевірку власної працездатності в режимі автотестування. Рекомендується застосовувати блок захисту котла замість усіх наявних релейних систем автоматики безпеки та пристроїв контролю факела пальників котлів, порівнюючи з якими БЗК-М має вищу надійність, меншу вартість, незначне енергоспоживання та невеликі габарити.

ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

1.Блок виконує такі функції:
   1.1 Індикацію стану котла за дванадцяти параметрами:
    Для паропродуктивних котлів:
    Високий тиск палива
    Низький тиск палива
    Немає факела 1
    Немає факела 2
    Немає факела 3
    Розрідження низьке
    Тиск повітря низький
    Рівень води низький
    Рівень води високий
    Тиск пари високий
    Загальнові параметри не в нормі
    Резерв
    Для водогрейних котлів:
    Високий тиск палива
    Низький тиск палива
    Немає факела 1
    Немає факела 2
    Немає факела 3
    Розрідження низьке
    Тиск повітря низький
    Тиск води низький
    Тиск води високий
    Температура води висока
    Витрата води низька
    Загальнові параметри не в нормі

    За заявкою замовника можливе нанесення на лицьову панель інших найменувань контрольованих параметрів.
    1.1. Індикацію вимкнення котла.
    1.1.3 Індикацію вимкнення захисту.
    1.1.4 Індикацію режиму розпалювання.
    1.1. Від'єднання котла в разі виникнення аварії по одному з дванадцяти контрольованих параметрів.
    1.1.
    1.17 Керування аварійною сигналізацією.
    1.1. Запам'ятовування першопричини спрацьовування.
    1.1. Блок дає змогу встановлювати час вимкнення котла в межах від 2 до 60 з за дев'ятьма параметрами.
    1.1.10 Блок дає змогу встановлювати час режиму розпалювання від 0 до 60 хвилин.
    1.11 Блок живить датчики наявності полум'я.
    1.2 Вхідні сигнали: стан контактів реле контрольованих пристроїв дев'яти каналів (крім каналів контролю полум'я). Блок дає змогу під'єднувати контрольовані пристрої з нормально-замкнутими та нормально-розомкнутими контактами. Вхідними сигналами контролю полум'я є сигнали датчиків наявності полум'я.
    1.3 Вихідні сигнали: зміна стану ключів, що допускають комутацію пульсувального постійного або змінного струму з амплітудним значенням не більш ніж 5 А й чинним значенням напруги В, не більш ніж 250
    1.4 Габаритні розміри блока, мм, не більш ніж 120 х 240 х 200
    1.5 Маса блока, кг, не більш ніж 2,5
