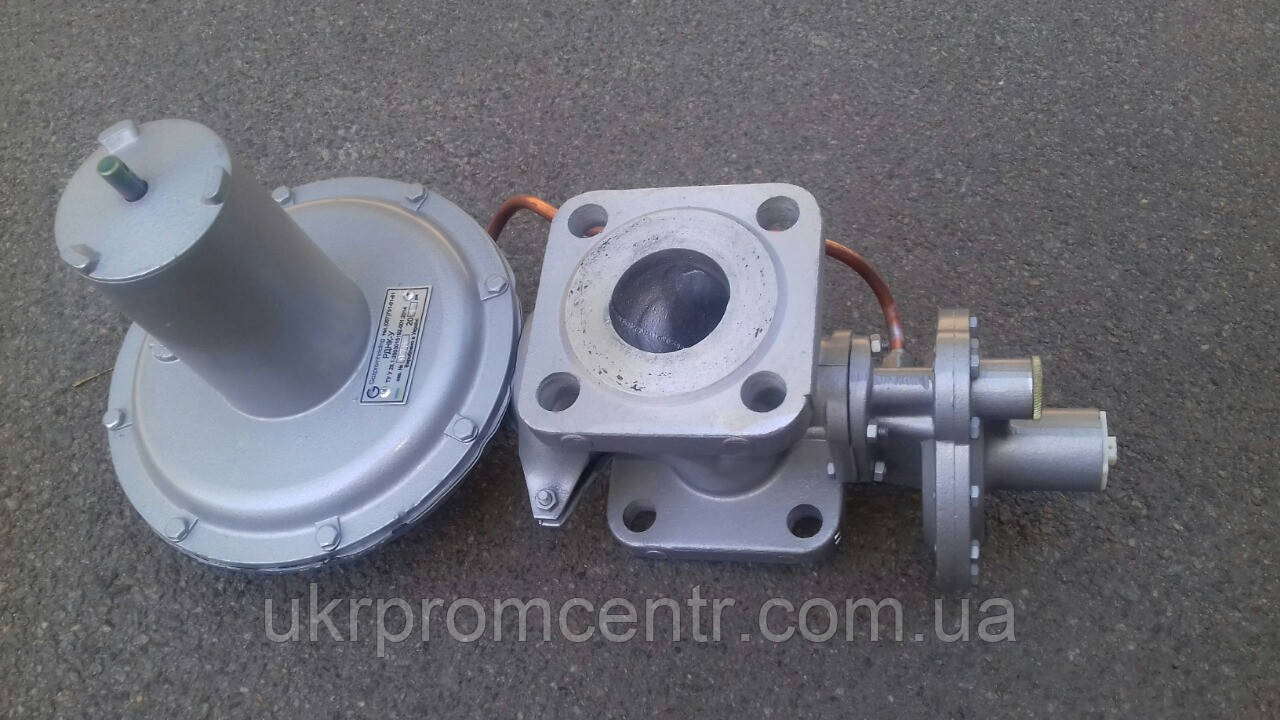

Регулятори тиску газу РДНК-У

Найменування параметрів

Тип вироби

РДНК-400

РДНК-400М

РДНК-1000

РДНК-У

Регульоване середовище

Природний газ за ГОСТ 5542-87

Температура довкілля, °С

від мінус 40 до +60

Максимальна пропускна здатність, м³/год

300

600

900

1000

Максимальний вхідний тиск, МПа

0,6

1,2

Вихідний тиск, кПа

от 2 до 5

Точність регулювання вихідного тиску, %

±10

Тиск спрацьовування автоматичного пристрою, що вимикає, кПа

У разі підвищення вихідного тиску

(1,15...1,25) Р раб. макс.

У разі зниження вихідного тиску

(0,30...0,50) Р раб. макс.

Приєднувальні розміри патрубків, умовний прохід, мм, з'єднання

Вхід Вихід

50 (фланцеве за ГОСТ 12 820-80)50 (фланцеве за ГОСТ 12 820-80)

Габаритні розміри, мм

512х220х270

Будівельний розмір, мм

170

Маса, кг

8

Термін експлуатації, років

15

Гарантійний термін, міс

18

Пропускна здатність³/год

Рвх=0,1 МПа

-

100

130

100

Рвх=0,2 МПа

180

280

175

Рвх=0,3 МПа

300

450

250

Рвх=0,4 МПа

400

600

330

Рвх=0,5 МПа

500

700

410

Рвх=0,6 МПа

300

600

900

500

Рвх=0,9 МПа

-

-

-

750

Рвх=1,2 МПа

1000

Комплектність

РДНК-400-05-00-13-01-02 (Ø 3,5) ― пружина

РДД-20-04-08-04-01 (Ø 2) — пружина

РДД-20-04-08-05-01 (Ø 1,2) — пружина-мембрана

РДНК-400-05-03-01
