СИГНАЛ -1 Пульт контролю
18 800 ₴
- В наявності
- +380 (95) 617-28-80

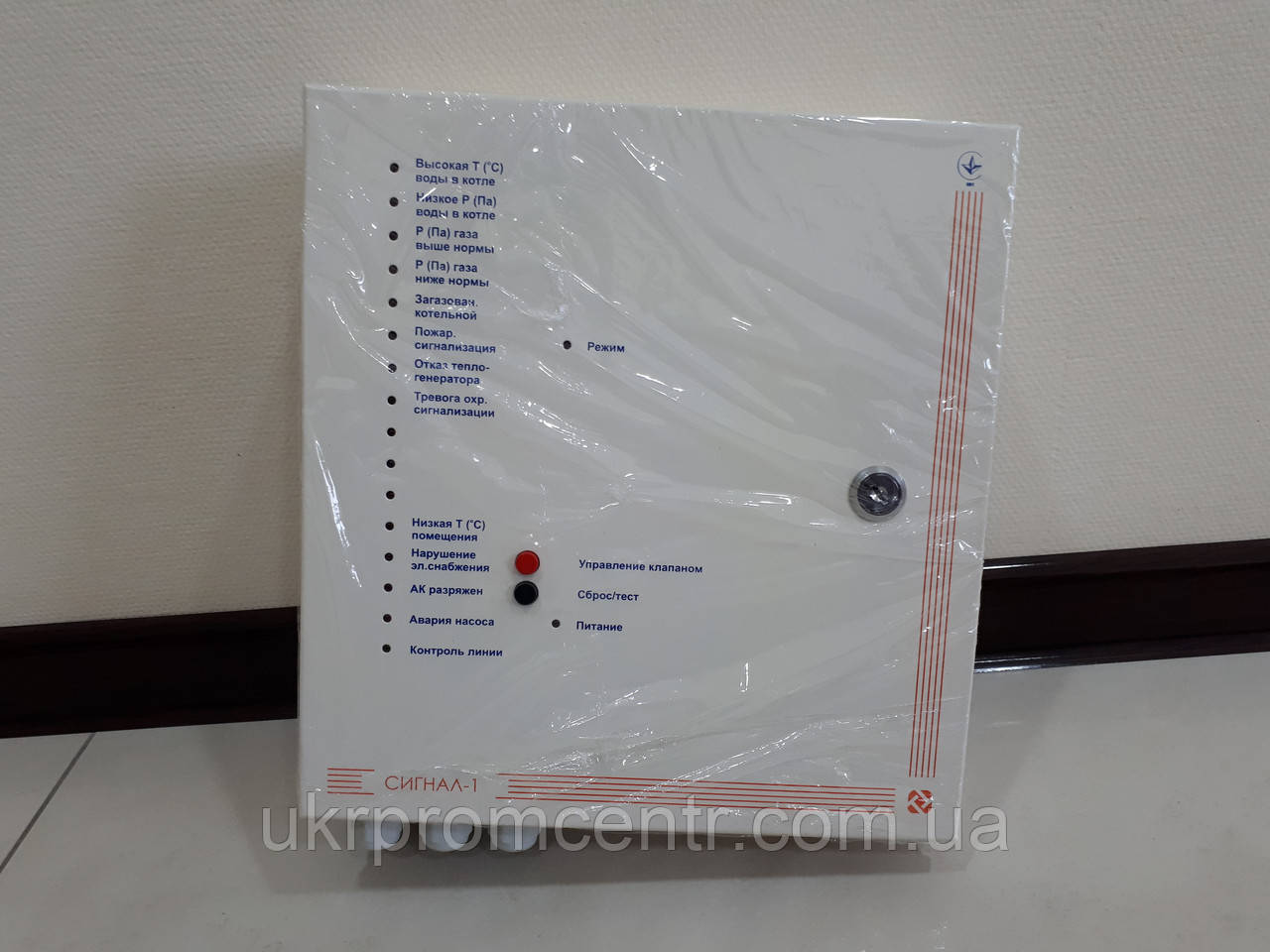

Пульт контролю роботи газової котельної «СИГНАЛ-1» призначений для місцевого та віддаленого світлозвукового контролю 13 параметрів газової котельної, 3 параметрів роботи самого пульта, світлової та звукової індикації аварійних станів і передавання інформації про них по двох- або тридротовій лінії зв'язку на пульт індикації «СІГНАЛ-2».
Конструкція пультів сигналізації «СИГНАЛ-1/2» і їхнє функціональне призначення відповідають «Рекомендаціям із проєктування дахних, вбудованих і пристроєних котельних установок і установленню побутових теплогенераторів, що працюють на природному газі».
Це дає змогу використовувати пульти для котельних інших систем, а також для різних технологічних установок, що працюють без постійної присутності обслуговчого персоналу.
Функціональні можливості пульта
«СИГНАЛ-1» (основного)
* мікропроцесорне керування;
* контроль і індикація 13 параметрів роботи газової котельної;
* контроль і індикація 3 параметрів роботи самого пульта;
* 11 входів датчиків зі змінним типом (релейний NO або +12V);
* 2 входи датчиків ~ 220 V;
* вбудована 2-зонова охоронна сигналізація;
* видавання інформації на вбудоване світлодіодне табло;
* передавання інформації на віддалений пульт індикації типу СІГНАЛ-2 через двопровідну лінію зв'язку;
* вбудований безперебійний блок живлення = 12 V 1 А і ~ 220 V 50 Гц 20 W;
* вбудований акумулятор резервного живлення;
* універсальність застосування;
* вбудована функція самотестування;
* вбудована кнопка аварійного закриття газового клапана;
* керування силовим щитом типу «К» («Сигн- 10»);
* можливість об'єднання пультів в диспетчерську мережу;
* вбудований датчик +5 °C.
Пульт індикації «СИГНАЛ-2» (дублювальний) спільно з «СИГНАЛ-1» призначений для експлуатації в комплексі з кальними, що працюють на природному газі.
Пульт «СІГНАЛ-2» призначений для приймання через дводротову лінію сигналів про стан роботи газової котельної з пульта «СІГНАЛ-1», а також звукової та світлової світлодіодної індикації цієї інформації.
Пульт має автономний вбудований безперебійний блок живлення.
|
№ п/п |
Параметри |
Ед. , см |
Значення |
|
|
1. Сигнальні входи «Д1» — «Д12» (Датчики) |
||||
|
1.1 |
Кількість контрольованих датчиків |
шт. |
12 |
|
|
1.2 |
Опір лінії датчиків, не більш ніж |
Ом |
220 |
|
|
1.3 |
Активний рівень датчиків «Д1» — «Д12» |
|
Релейний «NC» або «No» (*1) |
|
|
1.4 |
Активність рівень датчиків «Д1», «Д2», «Д9» (*1а)(КЛЕМНА КОЛОДКА «Дatчики 220V») |
В |
~220 +25% |
|
|
2. Живлення основне. |
||||
|
2.1 |
Джерело |
|
3-фазна або 1 фазна |
|
|
2.2 |
Напруга |
В |
~380 или ~220 ± 15% |
|
|
2.3 |
Частота |
Гц |
50±1 |
|
|
2.4 |
Споживана потужність, не більш ніж |
Вт |
30 |
|
|
3. Живлення резервне (вбудоване) |
||||
|
3.1 |
Джерело |
|
акумулятор (*2) |
|
|
3.2 |
Напруга АК |
В |
12 |
|
|
3.3 |
Місткість АК |
А*Ч |
7 |
|
|
3.4 |
Струм споживання під час роботи від резерву, не бо-леє |
А |
2,5 А (вмик. ББП-12/220) |
|
|
3.5 |
Напруга відсічення |
В |
10 ±0,3 |
|
|
3.6 |
Напруга закінчення заряду |
В |
13,7±0,3 |
|
|
3.7 |
Струм заряду акумулятора |
А |
0,4±0,1 |
|
|
3.8 |
Час роботи від акумулятора, не менш ніж |
час |
3 (*4) |
|
|
3.9 |
Час повного відновлення АК, не більш ніж |
час |
14 |
|
|
4. Виходи «ЛІНІЯ», «ЛІНІЯ2» |
||||
|
4.1 |
Тип |
RS-485, тридротова (двопровідна) двоспрямована |
||
|
4.2 |
Опір лінії, не більш ніж |
Ом |
600 |
|
|
4.3 |
Довжина лінії, не більш ніж |
км |
2 |
|
|
4.4 |
Кількість сигналів, що передаються |
|
17 (*5) |
|
|
4.5 |
Вихідна напруга, не більш |
В |
5 |
|
|
4.6 |
Вихідний струм, не більш ніж |
мА |
100 |
|
|
№ п/п |
Параметри |
Ед. , см |
Значення |
|
4.7 |
Тип приймального пульта |
|
«СИГНАЛ-2» модифікаціяДН |
|
5. Вихід «КЛАПАН» |
|||
|
5.1 |
Тип виходу |
|
Релейний 220 В |
|
5.2 |
Тип застосовуваного клапана |
|
220 В NA або NC |
|
5.3 |
Максимальна потужність, не більш ніж |
Вт |
25/100(*6) |
|
5.4 |
Алгоритм роботи клапана NA |
|
Імпульсний (*7,8,9) |
|
5.5 |
Алгоритм роботи клапана NC |
|
Тригерний(*10) |
|
6. Вихід «МН» |
|||
|
6.1 |
Тип |
|
релейний |
|
6.2 |
Максимальна напруга комутації |
В |
~220В |
|
6.3 |
Струм комутації, не більш ніж |
А |
3 (для активного навантаження) |
|
7. Вихід «НАС» |
|||
|
7.1 |
Тип виходу |
|
релейний |
|
7.2 |
Максимальна напруга комутації |
В |
~220В |
|
7.3 |
Струм комутації, не більш ніж |
А |
3 (для активного навантаження) |
|
8. Вихід «12V» |
|||
|
8.1 |
Напруга (*12) |
В |
10,5¸13,8 |
|
8.2 |
Струм навантаження, не більш ніж |
мА |
400 |
|
|
|||
|
9. Режими «Призунок» і «Програмування» |
|||
|
9.1 |
Діапазон адрес, що присвоюються пристрою, до мережі MODBUS |
шт. |
1-99 |
|
9.2 |
Час натискання кнопки «PRG», для входу в ре- жим перегляду, не менш ніж |
сек |
3 |
|
9.3 |
Час натискання кнопки «PRG», для входу в ре- жим програмування, не менш ніж |
сек |
3* Перехід здійснюється з режиму перегляду. |
|
9.4 |
Тайм-аут на вихід із режиму «Перегляд», «Програмування», не менш ніж |
сек |
20 |
|
10. Загальні дані |
|||
|
10.1 |
Індикація стану датчиків і пульта |
|
світлозвукова (*13) |
|
10.2 |
Температурний діапазон експлуатації |
0С |
0¸+45 |
|
10.3 |
Вологість повітря, не більш ніж |
% |
95 |
|
10.4 |
Маса (без акумулятора), не більш ніж |
кг |
2,5 |
|
10.5 |
Габаритні розміри |
мм |
315х275х90 |
|
10.6 |
Виготовлення (захист) корпусу |
|
IР40 |
- Ціна: 18 800 ₴
