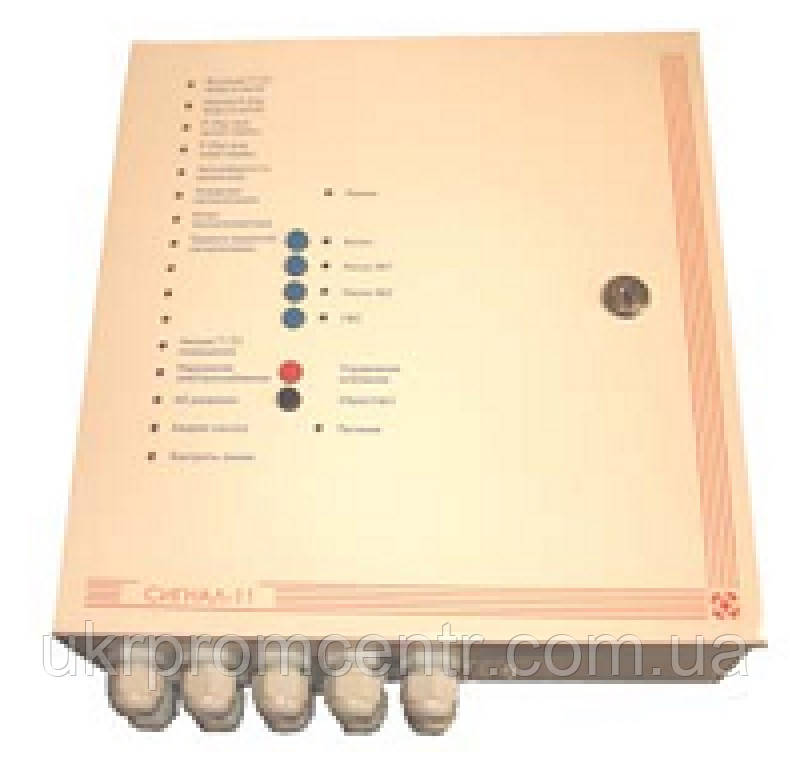

СИГНАЛ-11 Пульт контролю роботи опалювального встановлення модифікація ДН
22 000 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- +380 (95) 617-28-80
Пульт контролю роботи газової котельної (точної) «СИГНАЛ-11» модифікація ДН (далі «СІГНАЛ-11») призначений для місцевого та віддаленого світлозвукового контролю роботи автономної газової котельної. Пульт «СІГНАЛ-11» призначений для контролю 13 параметрів газової кісткової, 3 параметрів роботи самого пульта, світлової та звукової індикації аварійних станів цих параметрів і передавання інформації про них на пульт індикації «СІГНАЛ-2» за допомогою мережі MODBUS, а також управо-тінення клапаном, модулем нагрівання, двома насосами, модулем гарячого водопостачання. Передбачена робота пульта «СИГНАЛ-11» у складі аппа-ратно-програмного комплексу «СИГНАЛ-ДИСПЕТЧЕР-III». Пульт має вбудований безперебійний блок живлення, що забезпечує живлення як сам пульт, так і датчик загазованості котельної та від-січкової газовий клапан (незалежно від наявності мережевої напруги). Пульт контролю «СИГНАЛ-11» призначений для експлуатації в ком-флексі модульної топкової з модулями нагрівання типу MH80, MH100 або MH120 виробництва СП «Укринтерм» або іншими ним подібними.
Функціональні можливості:
· мікропроцесорне керування;
· контроль і індикація 13 параметрів роботи газової котельної;
· контроль і індикація 3 параметрів роботи самого пульта;
· 13 входів датчиків зі змінним типом (релейний NO або NC);
· видавання інформації на вбудоване світлодіодне табло;
· передавання інформації на віддалений пульт за двома дротами;
· вбудований безперебійний блок живлення = 12 V 1 А;
· вбудований акумулятор резервного живлення;
· вбудована охоронна сигналізація;
· вбудований силовий релейний вихід керування модулем нагрівання;
· вбудований силовий релейний вихід керування модулем ГВС;
· 2 вбудовані трифазні силові виходи керування насосами;
· вбудована функція самотестування;
· вбудована кнопка аварійного закриття газового клапана;
· програмовані виходи керування клапаном і світлозвучним опо-гойдалком;
· три входи для датчиків із вихідною напругою ~220V;
· вбудований датчик низької температури приміщення (+5 °C);
· універсальність застосування тощо.
|
№ п/п |
Параметри |
Од. вим. |
Значення |
|
|
1. Сигнальні входи «Д1» — «Д12» (Датчики) |
||||
|
1.1 |
Кількість контрольованих датчиків |
шт. |
16 |
|
|
1.2 |
Опір лінії датчиків, не більш ніж |
Ом |
220 |
|
|
1.3 |
Активний рівень датчиків «Д1» — «Д12» |
|
Релейний «NC» або «No» (*1) |
|
|
1.4 |
Активність рівень датчиків «Д1», «Д2», «Д9» (*1а)(КЛЕММНА КОЛОДКА «Датчики 220V») |
В |
~220 +25% |
|
|
2. Живлення основне. |
||||
|
2.1 |
Джерело |
|
3-фазна або 1 фазна |
|
|
2.2 |
Напруга |
В |
~380 или ~220 +10% -15% |
|
|
2.3 |
Частота |
Гц |
50±1 |
|
|
2.4 |
Споживана потужність, не більш ніж |
Вт |
30 |
|
|
3. Живлення резервне (вбудоване) |
||||
|
3.1 |
Джерело |
|
акумулятор (*2) |
|
|
3.2 |
Напруга АК |
В |
12 |
|
|
3.3 |
Місткість АК |
А*Ч |
4 |
|
|
3.4 |
Струм споживання під час роботи від резерву, не бо- лее |
А |
0,5 А |
|
|
3.5 |
Напруга відсічення |
В |
10 ±0,3 |
|
|
3.6 |
Напруга закінчення заряду |
В |
13,7±0,3 |
|
|
3.7 |
Струм заряду акумулятора |
А |
0,4±0,1 |
|
|
3.8 |
Час роботи від акумулятора, не менш ніж |
час |
3 (*4) |
|
|
3.9 |
Час повного відновлення АК, не більш ніж |
час |
14 |
|
|
4. Виходи «ЛІНІЯ», «ЛІНІЯ2» |
||||
|
4.1 |
Тип |
RS-485, тридротова (двопровідна) двоспрямована |
||
|
4.2 |
Опір лінії, не більш ніж |
Ом |
600 |
|
|
4.3 |
Довжина лінії, не більш ніж |
км |
2 |
|
|
4.4 |
Кількість сигналів, що передаються |
|
17 (*5) |
|
|
4.5 |
Вихідна напруга, не більш |
В |
5 |
|
|
4.6 |
Вихідний струм, не більш ніж |
мА |
100 |
|
|
4.7 |
Тип приймального пульта |
|
«СИГНАЛ-2»модифікаціяДН |
|
|
5. Вихід «КЛАПАН» |
|||
|
5.1 |
Тип виходу |
|
Релейний ~220 В |
|
5.2 |
Тип застосовуваного клапана |
|
~220 В NA або NC |
|
5.3 |
Максимальна потужність, не більш ніж |
Вт |
25/100(*6) |
|
5.4 |
Алгоритм роботи клапана NA |
|
Імпульсний (*7,8) |
|
5.5 |
Алгоритм роботи клапана NC |
|
Тригерний(*9) |
|
6. Виходи «МН», «ГВС» |
|||
|
6.1 |
Тип |
|
релейний |
|
6.2 |
Максимальна напруга комутації |
В |
~220В |
|
6.3 |
Струм комутації, не більш ніж |
А |
1 |
|
7. Виходи «НАСОС 1» і «НАСОС 2» |
|||
|
7.1 |
Тип виходу |
|
контакторний |
|
7.2 |
Максимальна напруга комутації |
В |
~380В |
|
7.3 |
Струм комутації, не більш ніж |
А |
3 |
|
7.4 |
Кількість фаз |
шт. |
3 |
|
7.5 |
Тип навантаження |
|
індуктивна |
|
7.6 |
Максимальна потужність |
кВт |
2 |
|
8. Вихід «12V» |
|||
|
8.1 |
Напруга (*12) |
В |
10,5¸13,8 |
|
8.2 |
Струм навантаження, не більш ніж |
мА |
400 |
|
|
|||
|
9. Режими «Призунок» і «Програмування» |
|||
|
9.1 |
Діапазон присвоюваних пристрою адрес у мережі MODBUS |
шт. |
1-99 |
|
9.2 |
Час натискання кнопки «PRG», для входу в ре- жим перегляду, не менш ніж |
сек |
3 |
|
9.3 |
Час натискання кнопки «PRG», для входу в ре-жим програмування, не менш ніж |
сек |
3* Перехід відбувається з режиму перегляду. |
|
9.4 |
Тайм-аут на вихід із режиму «Перегляд», «Програмування», не менш ніж |
сек |
20 |
|
10. Загальні дані |
|||
|
10.1 |
Індикація стану датчиків і пульта |
|
світлозвукова |
|
10.2 |
Температурний діапазон експлуатації |
0С |
0¸+45 |
|
10.3 |
Вологість повітря, не більш ніж |
% |
95 |
|
10.4 |
Маса (без акумулятора), не більш ніж |
кг |
2,5 |
|
10.5 |
Габаритні розміри |
мм |
315х275х120 |
|
10.6 |
Виготовлення (захист) корпусу |
|
IР40 |
