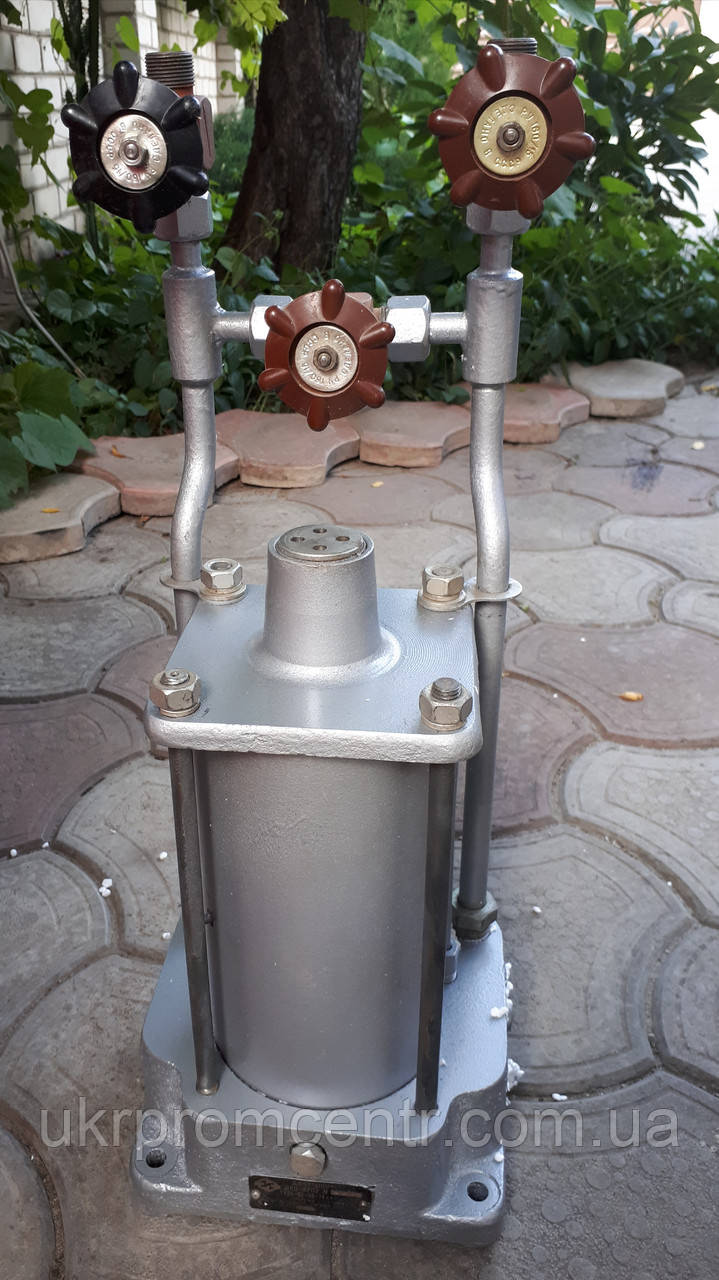

Перетворювач різниці тисків ДКО-3702 (дифманометр)

ДКО-3702 перетворювачі вимірювальні різниці тиску призначені для пропорційного перетворення різності тисків вуніфіковані вихідні сигнали взаємної індуктивності та застосовуються всистемах контролю, автоматичного регулювання та керування технологічними процесами під час вимірювання:
- витрата газу за перепадом тиску в звужувальному пристрої;
— різниці вакуумметричного або надлишкового тиску газу.
Преобразователи ДКО-3702 належать до виробів ГСП і використовуються з вторинними приладами, регуляторами та іншими засобами автоматики, які працюють відсигналів взаємної індуктивності.
Преобразователи ДКО3702 призначені для вимірювань параметрів газів, неагресивних повідношення до сірого чавуну, кадмованої або поцинкованої сталі 45 ГОСТ1050, міді М2 ГОСТ 495.
За стійкістю до впливу кліматичнихфакторів зовнішнього середовища перетворювачі відповідають здійсненню У або Т категорії розміщення 3 за ГОСТом 15150.
За стійкістю до механічних впливів дифманометри ДКО-3702 відповідають вібропристроювальному та вібропроникному виготовленню L3 за ГОСТом 12997.
За захистом від проникнення сторонніх твердих тіл і води перетворювачі відповідають ступеню захисту IP20 за ГОСТ 14254.
Перетворювач ДКО-3702 складається з дзвона та диференціально-трансформаторного перетворювача. Колокол підвішений напостоєно розтягнутій гвинтовій пружині та плаває в роздільній щітці (трансформаторна олива за ГОСТ 982).
Принцип дії перетворювача ДКО-3702 ґрунтується на переміщенні чутливого елемента (колокола) у разі впливу на нього різниці тиску, що призводить до переміщення осердя (плунжера) диференціально-трансформаторного перетворювача, яке викликає пропорційну зміну вихідного сигналу взаємної індуктивності.

Технічні дані
