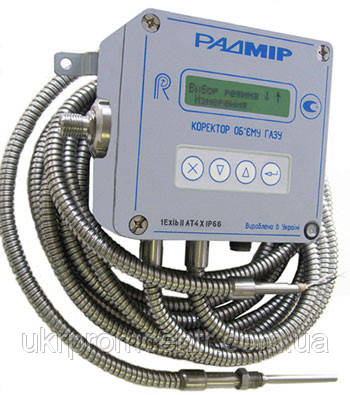

Коректори об'єму газу ВЕГА-1, ВЕГА-2

Коригатори об'єму газу ВЕГА призначені для:

·         перетворення та оброблення вхідних імпульсних сигналів, що йдуть від лічильників газу;

·         вимірювання температури газу;

·         вимірювання абсолютного тиску газу (коректори ВЕГА-1);

·         обчислення об'єму та витрати таких середовищ: природного газу, фізико-хімічні показники якого відповідають ГОСТ 5542-87 та інших газів — азоту, вуглекислого газу, кисню, аргону, повітря, що протікають через лічильники газу, за робочих умов і за стандартних умов за ГОСТ 2939-63 з урахуванням вимірюваних значень абсолютного тиску (ВЕГА-1) і температури газу, обраного методом обчислення коефіцієнта стискання або фіксованого коефіцієнта стискання;

·         виведення результатів вимірювань і обчислень на індикатор і у формі звітів на принтер або комп'ютер.

Коригатори належать до коректорів типу 1 згідно ДСТУ EN 12405:2006:

v  ВЕГА-1 (КПЛГ-1.02) перетворення як функція від тиску, температури та відхилення від рівня ідеального газу (PTZ);

v  ВЕГА-2 (КПЛГ-2.01) перетворення як функція температури (T).

Коректори відповідають вибухозахищеному виготовленню, мають маркування вибухозахисту «1ЕхibIIАТ4 X» і можуть встановлюватися у вибухозахисних зонах.

Режим роботи коректорів — тривалий, безперервний.

Живлення коректора газу здійснюється від вбудованої літієвої батареї. Ємність батареї забезпечує роботу коректора без заміни впродовж не менш ніж 5 років за умови зчитування архівів коректора не частіше ніж один раз на добу. Коректор забезпечує зберігання інформації у разі перерв у харчуванні від батареї (введені раніше постійні параметри, а також обчислення значення) не менш ніж 10 років.

Для під'єднання зовнішніх пристроїв, які не мають вибухобезпечного виконання, за межами вибухової зони коректор може комплектуватися  кабелем із пристроєм гальванічної розв'язки.

Основні технічні характеристики коректорів ВЕГА:

1. Експлуатаційна температура: від -30 до +50 °C.

2.  Діапазон вимірювання:

ü  об'єму газу від 0 до 999999999 м³ з відносною похибкою ± 0,3 % або ± 0,5 % для коректорів ВЕГА-1 залежно від виконання та відносної похибки ± 0,35 % для коректорів ВЕГА-2.01;

ü  температури газу від 30 до + 50 °C з абсолютною похибкою ± 0,4 °C для коректорів ВЕГА-1 і з абсолютною похибкою ± 0,5 °C для коректорів ВЕГА-2.01;

ü  абсолютного тиску коректорів ВЕГА-1 з наведеною похибкою ± 0,1 % в діапазонах:

§  від атмосферного до 0,2 МПа;

§  від атмосферного до 0,4 МПа;

§  від атмосферного до 0,5 МПа;

§  від атмосферного до 0,6 МПа;

§  від 0,2 МПа до 1,0 МПа;

§  від 0,24 МПа до 1,2 МПа;

§  від 0,32 МПа до 1,6 МПа;

§  від 0,5 МПа до 2,5 МПа;

3. Клас захисту: IP-66.

 Методи розрахунку властивостей газу:

1. розрахунок коефіцієнта стискання природного газу:

ü  ВЕГА-1: NX19 мод. і GERG 91 мод. згідно з ГОСТом 30319.2;

ü  ВЕГА-2: NX19 мод. згідно з ГОСТом 30319.2;

2. азоту за даними ГССД 4, ГСССД 89;

3. повітря за даними ГССД 8, ГСССД 109;

4. вуглекислого газу за даними ГССД 96, ГСССД 110;

5. аргона за даними «Теплофізичні властивості неону, аргону, криптону та ксенону».

Можливе введення постійного значення коефіцієнта стискання.

 5 рівнів доступу до інформації з використанням паролів.

 Архівування:

 введеної в коректор інформації;

ü  інформації про об'єм газу в робочих умовах, об'ємі газу, зробленого до стандартних умов, об'єму газу в робочих умовах і наведеного до стандартних умов у разі аварійних ситуацій;

ü  середньогодинних значень тиску, температури газу, коефіцієнта стискання, коефіциєнту приведення об'єму газу до стандартних умов, дати та години початку періоду, до якого належать дані;

ü  середньодобових і середніх значень тиску та температури газу, дати та години нача-ла періоду, до якого належать дані.

 Міжповерковий інтервал коректора — 2 роки.
