Датчики рівня кондукометричного типу призначені для вимірювання та сигналізації рівнів електропровідних рідин (вода, молоко, харчові продукти — слабокислотні, лужні та ін.). Принцип дії датчиків ґрунтується на зміні електропровідності між загальним і сигнальним електродами залежно від рівня сигналізованої рідини.
Працюють із приладами САУ-М2, САУ-М6,

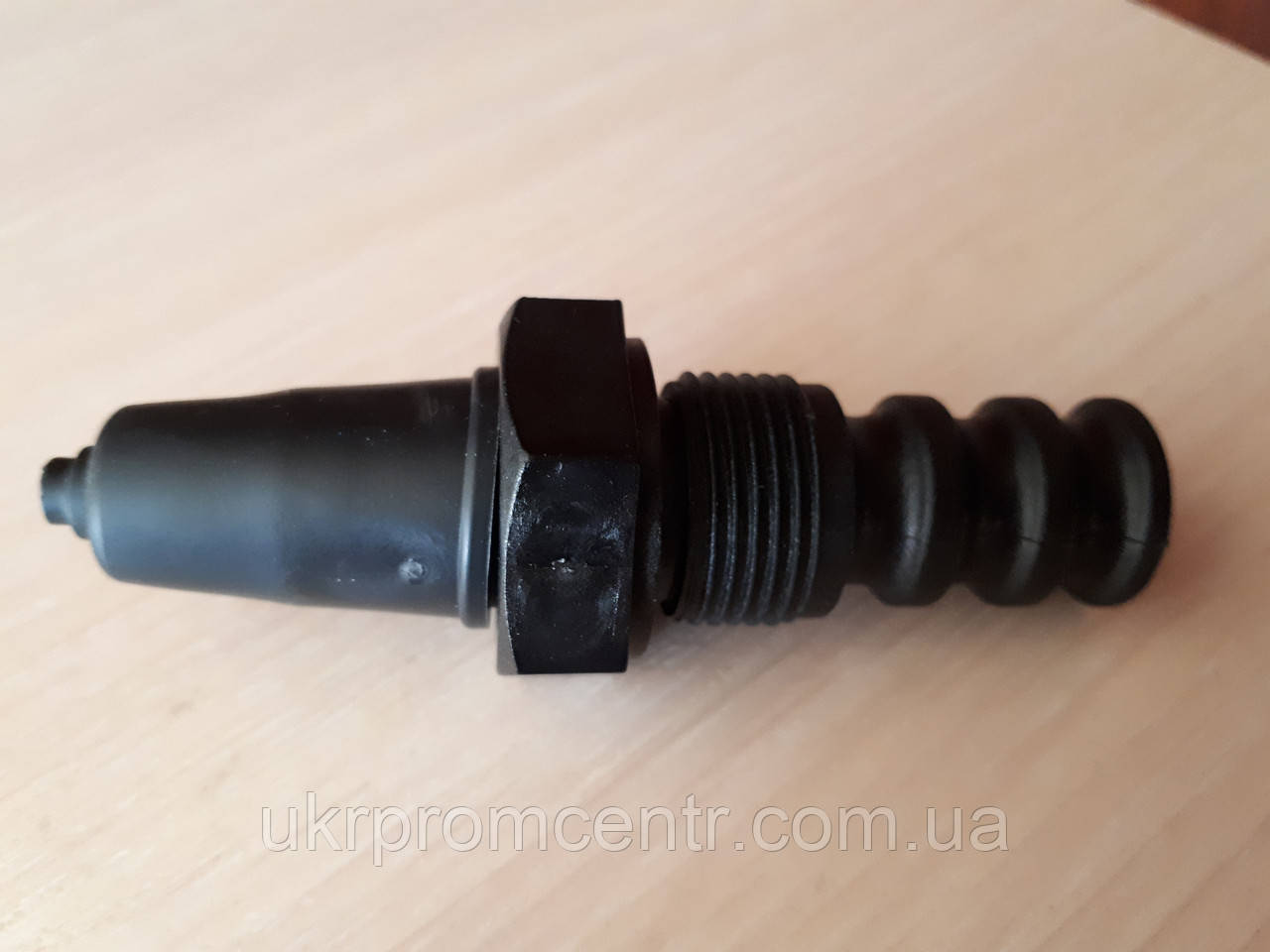

Одноелектродні кондукометричні датчики рівня випускаються для роботи на різні тиски та температуру. Датчик ДС.ПВТ призначений для експлуатації в насиченій парі.
Модифікації й основні параметри одноелектродних датчиків
Модифікація |
ДС.ПВТ |
ДС.2 |
ДС.П |
Робочий тиск |
2,5 МПа |
0,25 МПа |
0,1 МПа |
Робоча температура |
240 °С |
100 °С |
|
Стрижень з адаптером дає змогу збільшувати довжину електродів. Фіксована довжина стрижня — 1,95 м. Завдяки адаптеру можна нарощувати довжину електрода датчика до 10 м. Розбірна конструкція електрода забезпечує зручність транспортування. Матеріал електродів — сталь неірж. 12Х18Н10Т.
Стрижні не входять до комплекту постачання датчика, вони замовляються окремо. Під час замовлення стрижня з адаптером до комплекту входить: електрод завдовжки 1,95 м із різзю з двох боків, адаптер, дві гайки. |
|||
Принцип роботи
Принцип дії кондукометричного датчика ґрунтується на різниці між електропровідністю повітря й рідини. Ця різниця фіксується двома електродами: сигнальним, встановленим на необхідному рівні, і загальним. Коли поверхня рідини стикається з сигнальним електродом, відбувається замикання між двома електродами.
Кондукометричні датчики застосовуються для вимірювання рівня як у металевих, так і неметалевих резервуарах.
У металевих резервуарах кількість використовуваних для вимірювання сигнальних електродів відповідає кількості вимірюваних рівнів, а загальним електродом слугує стінка резервуара. У цьому разі споживачеві треба придбати один або кілька датчиків (залежно від кількості сигналізованих рівнів) з електродами відповідної довжини.
У неметалевих резервуарах кількість використовуваних датчиків має бути на один більше, ніж кількість сигналізованих рівнів, оскільки один із них слугує як загальний електрод. Його довжина має бути максимальною щодо довжини електродів інших датчиків.
