Призначення:

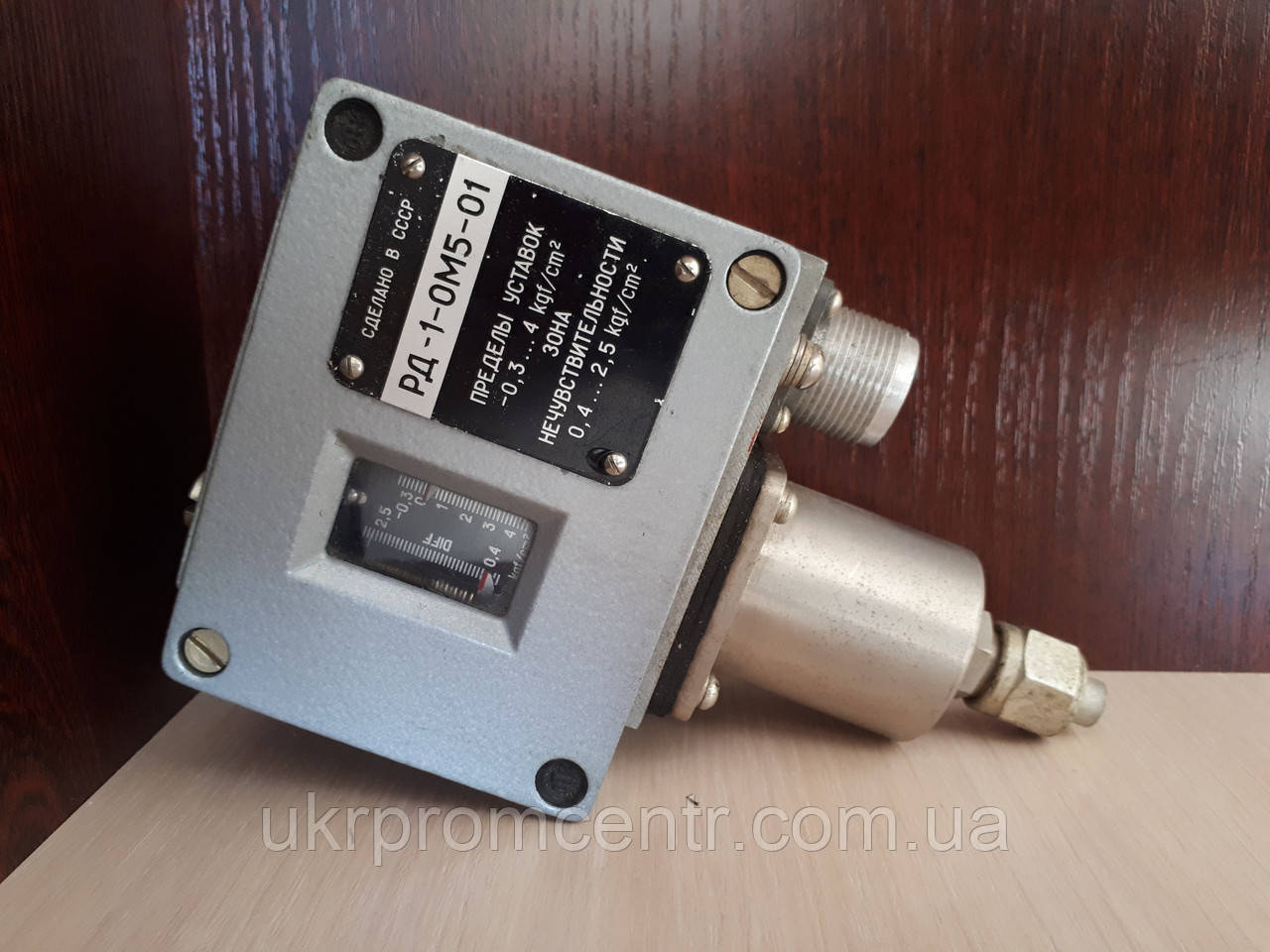

Датчики-реле тиску РД-ОМ5 і РД-ОМ5-А є комплектуючими виробами холодильних установок і призначені для контролю, керування й регулювання тиску газоподібних і рідких середовищ, неагресивних до сталі (для РД-ОМ5-А), латуні (для РД-О95) у холодильних установок, що застосовуються на судах, залізничному й автомобільному рухомих складах і в стаціонарних холодильних установках. Прилади РД-1-ОМ5-01.1 і РД-2-ОМ5-03.1 використовуються для тих самих цілей на кранових кондиціонерах.
Контрольовані середовища:
Хладони, повітря, олії (аміак — тільки для РД-ОМ5-А) та інші середовища з в'язкістю не більш ніж 0,8 Па.с.
У разі використання як робоче середовище оливи температура його застигання має бути нижчою за температуру навколишнього повітря не менш ніж на 15 °C.
Умови експлуатації:
· в інтервалі контрольованих температур і температур навколишнього повітря для РД-ОМ5 від мінус 50 до плюс 65 °C, для РД-ОМ5-А — від мінус 30 до плюс 65 °C, для РД-1-ОМ5-01.1 і РД-2-ОМ5-03.1 — від мінус 50 до плюс 85 °C і відносної вологості до 80%;
· за підвищеної відносної вологості (95±3)% за температури (40±2) °C;
· у разі впливу соляного (морського) туману;
· в умовах нахилів до 45° від вертикалі в будь-якому напрямку;
· у разі впливу вібрації:
· В діапазоні частот від 5 до 63 Гц із пришвидшенням 10 м/с2;
· У діапазоні частот від 50 до 150 Гц зі пришвидшенням 15 м/с2;
· -при частоті 40 Гц із пришвидшенням 35 м/с2 ;
· -за частоти 15 Гц із пришвидшенням 30 м/с2;
· у разі впливу ударних струсів із пришвидшенням 50 м/с2 і частотою від 40 до 80 ударів на хв;
· у разі впливу одиничних ударів із пришвидшенням 100 м/с2;
· після впливу вібрацій у діапазоні частот від 5 до 63 Гц із пришвидшенням 15 м/с2;
· після впливу ударних струсів із пришвидшенням 70 і частотою від 40 до 80 ударів на хв;
· після впливу максимального контрольованого тиску, зазначеного в Табличці.
Технічні характеристики
Зона нечутливості приладів РД-1-ОМ5 і РД-1-ОМ5-А спрямована в бік підвищення (відносно втоми) тиску контрольованого середовища, а приладів РД-2-ОМ5 і РД-2-ОМ5-А — у бік зниження.
Прилади мають шкали втоми з числовими позначками. Шкала втома показує тиск контрольованого середовища, у якому відбувається спрацьовування контактів приладу.
У РД-1-ОМ5 і РД-1-ОМ5-А за зниження тиску до значення втоми контакти 1-2 розмикаються (1-3 замикаються); у разі підвищення тиску на величину зони нечутливості контакти 1-2 замикаються (1-3 розмикаються).
У РД-2-ОМ5 і РД-2-ОМ5-А у разі підвищення тиску до значення втоми контакти 1-3 розмикаються (1-2 замикаються); у разі зниження тиску на величину зони нечутливості контакти 1-3 замикаються (1-2 розмикаються).
Прилади РД-1-ОМ5 і РД-1-ОМ5-А мають інформаційні шкали зони нечутливості з позначками максимального та мінімального значень.
Значення меж втома, зони нечутливості, основної похибки та розкидання спрацьовувань вказані в таблиці.
Прилади мають пилозахищене та водозахищене вироблення.
Маса приладу без панелі перехідної не більш ніж 1,2 кг; з панеллю перехідної — не більш ніж 1,35 кг.
Маркування приладу |
Межі спрацьовування, |
Зона нечутливості |
Основна похибка МПа, (кгс/см2), не більш ніж
|
Розкидання спрацьовувань, |
Максимальний допускний тиск |
|
Мінімальне значення, |
Максимальне значення,
|
|||||
РД-1-ОМ5-01 |
-0,03(0,3)…+0,4(4,0) |
0,04(0,4) |
0,25(2,5) |
±0,016 (0,16) |
0,005 (0,05) |
2,2 (22) |
РД-2-ОМ5-01 |
0,04(0,4) нерегульована |
— |
||||
РД-1-ОМ5-01А |
- 0,07(0,7) …+0,4(4,0) |
0,04(0,4) |
0,25(2,5) |
±0,02 (0,2) |
0,005 (0,05) |
2,2 (22) |
РД-2-ОМ5-01А |
0,04(0,4) нерегульована |
— |
||||
РД-1-ОМ5-02 |
0,1(1,0)…1,0(10,0) |
0,1(1,0) |
0,6(6,0) |
±0,025 (0,25) |
0,01 (0,1) |
2,5 (25) |
РД-2-ОМ5-02 |
0,1(1,0) нерегульована |
— |
||||
РД-1-ОМ5-03 |
0,7(7,0)…1,9(19,0) |
0,2(2,0) |
— |
±0,05 (0,5) |
0,02 (0,2) |
2,5 (25) |
РД-2-ОМ5-03 |
0,15...0,25 (1,5...2,5) нерегульована |
— |
||||
РД-1-ОМ5-04 |
- 0,09(0,9)…+0,25(2,5) |
0,04(0,4) |
0,1(1,0) |
±0,01 (0,1) |
0,005 (0,05) |
2,2 (22) |
РД-1-ОМ5-05 |
1,0(10,0)…3,0(30,0) |
0,3(3,0) |
0,6(6,0) |
±0,05 (0,5) |
±0,02 (0,2) |
3,4 (34) |
РД-2-ОМ5-05 |
0,3(3,0) нерегульована |
— |
||||
РД-1-ОМ5-05А |
0,3(3,0) |
0,6(6,0) |
||||
РД-2-ОМ5-05А |
0,3(3,0) нерегульована |
— |
||||
РД-1-ОМ5-06 |
2,0(20,0)…6,0(60,0) |
0,5(5,0) |
2,0(20,0) |
±0,16 (1,6) |
0,05 (0,5) |
8,5 (85) |
Аналоги РД-1-ОМ5-01:
· ДЕМ102-1-01-1
· ДЕМ102-1-01-2
· ДЕМ102-1-01А-1
· ДЕМ102-1-01А-2
· КРМ-ОМ5 (на тиск)
- Ціна: від 2 250 ₴
