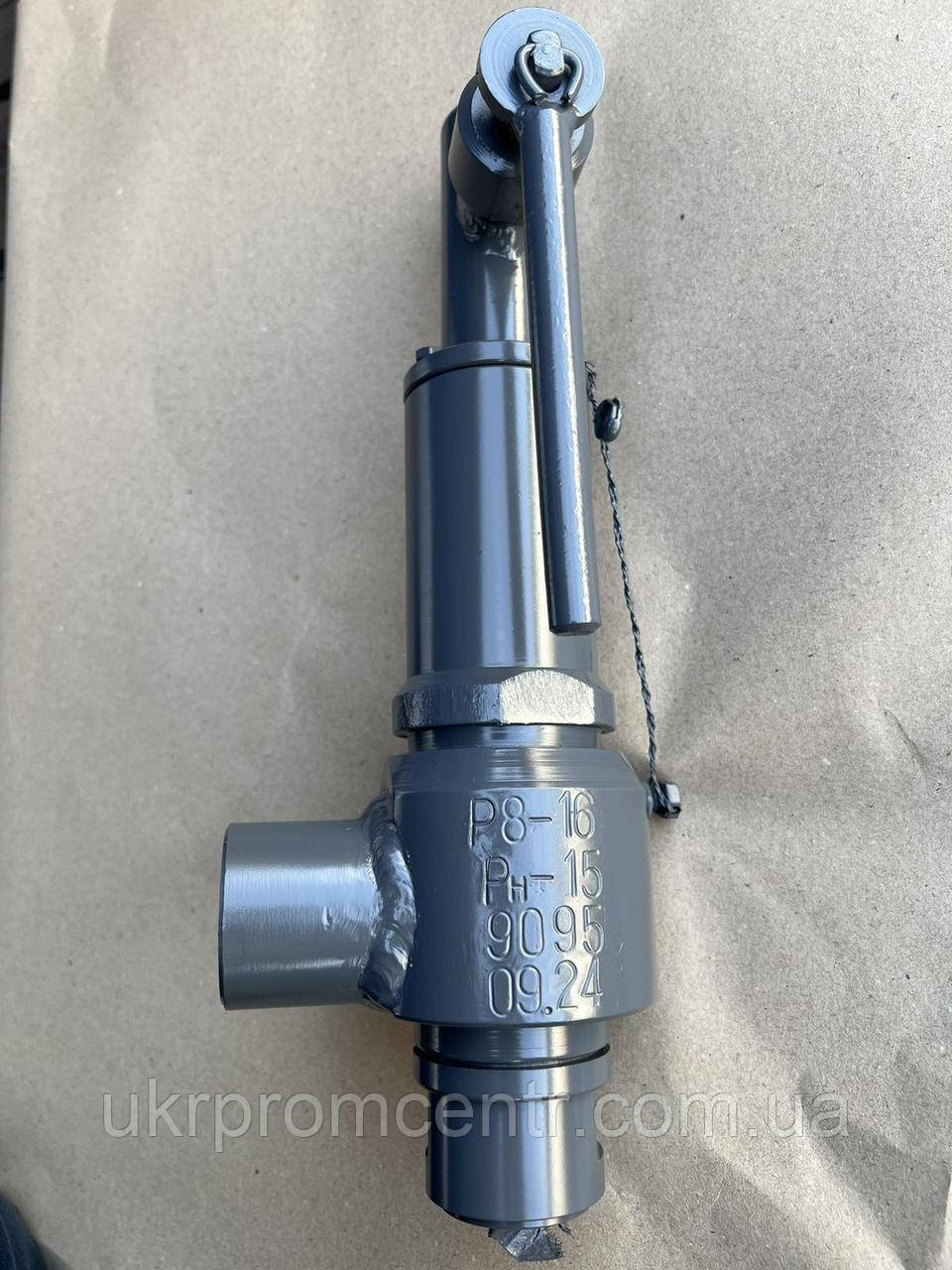

Клапан запобіжний муфтовий СППК4, СППК4Р

 Клапана запобіжні муфтові сталеві пружинні СППК4р (4) PN16 DN 25, 32, 40, 50 (з ручним і без ручного опору).

Призначені для захисту від аварійного підвищення тиску через скидання робочого середовища на судинах і трубопроводах.

Скидання середовища — в атмосферу, дренаж.

Температура робочого середовища від -30 до 225 ^ОС.

Принцип дії — запобіжний клапан прямої дії.

Тип корпусу — кутовий. Напрямок подавання середовища — під золотник.

Ущільнення в затворі — метал для металу..

Приєднання до трубопроводу — муфтове

Марка матеріалів основних деталей: корпус, склянка, ковпак — сталь 20; сідло, шток, клапан — сталь 20Х13 (ущільнення метал для металу).

Діапазон настроювання пружин, кгс/см²:

0,5- 2;    2- 4;    4-8;    8-16

Таблиця розмірів

*** клапани могут виготовляється із зовнішньою різзю
