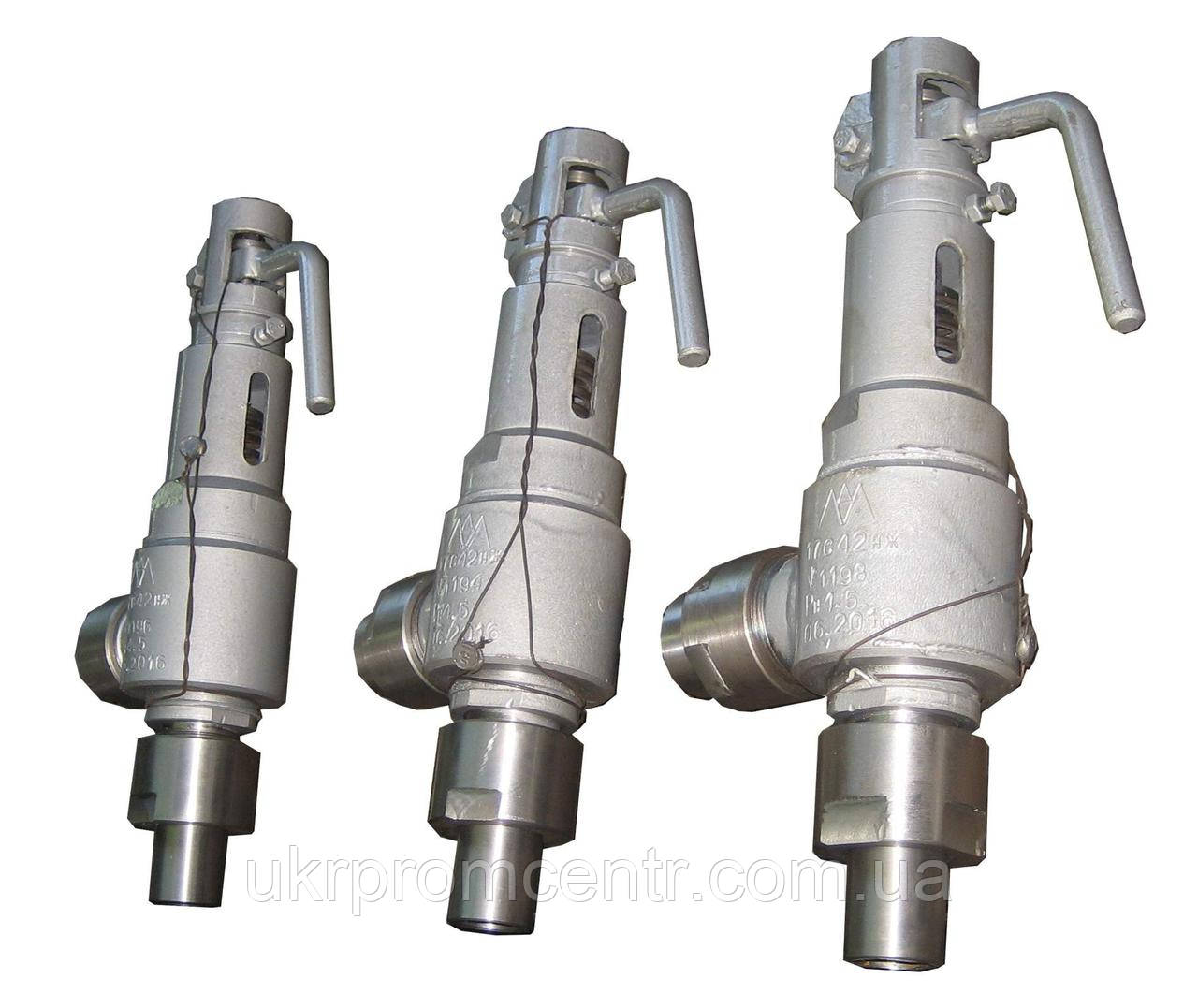

Клапан запобіжний пружинний 17с42нж

Клапан запобіжний пружинний 17с42нж

DN 25 мм; PN 1,6 МПа ;Т до +225 ⁰С.

(100% взаємозамінність із клапаном 17б5бк (УФ-55105))

Робоче середовище-водяної пари та інші неагресивні  рідкі середовища.

Одне з основних завдань встановлення на котлах — Е 1/9

За робочого тиску клапан закритий. Золотик 11 притискає до сідла 12 пружиною 8, відрегульованою на тиск налаштування РН за допомогою гвинта регулювального 5.

У разі підвищення тиску в системі до величини повного відкриття Рп.о клапан автоматично відкриється і скине надлишок середовища.

У разі зниження тиску в системі до величини закриття Рз робоче зусилля пружини перевищить зусилля середовища, що діє на площу золотистика та клапан закриється.

Примусове запалення клапана здійснюється за допомогою важеля (ручка) 2.

Клапан не герметичний щодо зовнішнього середовища.

Тиск робоче Pr (попередні параметри) МПа (кгс/см² ):

                         0,1 - 0,2 (1 - 2),

                         0,2 - 0,4 (2 - 4)

                         0,4 - 0,8 (4 - 8)

                         0,8 - 1,6 (8 - 16)

Тиск закриття — не менш ніж 0,7 Pp, МПа (кгс/см2)

Тиск повного відкриття Рп.о МПа (кгс/см2):

Рр+0,05 МПа (05 кгс/см2) для Рр менше або дорівнює 0,3 МПа (3 кгс/см2)

1,1 Рр для Рр більший або дорівнює 0,3 МПа (3 кгс/см2)

Найменша площа перерізу проточної частини сідла F-200 мм2.

Найменший діаметр сідла 16 мм.

Розрахунок пропускної здатності за ГОСТ 24570.

Приєднання — штуцерно-торцеве (ГОСТ 5890).
Матеріал корпусу — сталь.
Коефіцієнт витрати — не менш ніж 0,5 (рідина); не менш ніж 0,7 (пар і газ).
Маса — не більш ніж 3,0 кг.

Термін експлуатації — не менш ніж 15 років.

       .     Установлювальне положення клапана — вертикальне, ковпаком угору;

• Запобіжний клапан прямої дії;
• Тип корпусу — кутовий. Напрямок подавання середовища — під золотник;
• Ущільнення в затворі — метал для металу;
• Висока надійність в експлуатації;
• 100 %  ремонтнопридатність;
• Наявність запасних частин;
• Ціна + якість.

Перелік деталей
