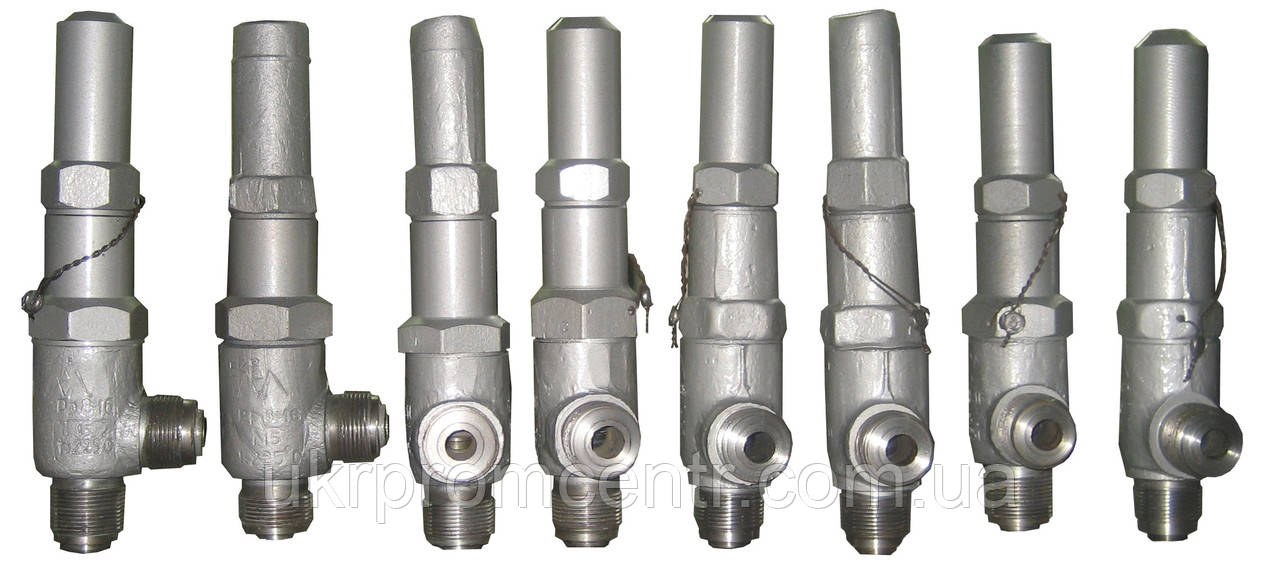

Клапан запобіжний малопідіймаючі пружинний цапковий 17 с11нж
Ру- 16 кгс/см2 Т-150 (225) ОС.
Клапани запобіжні малопідіймальні пружинні цапкові призначені для автоматичного випуску робочого середовища у разі перевищення робочого тиску. Клапани герметичні щодо зовнішнього середовища.
Робоче середовище — аміак, фреон та інші газоподібні або рідкі середовища, нейтральні щодо вуглецевої сталі.
Корпус клапана кутового типу з ланцюговими приєднувальними кінцями.
Примусова продувка клапана може бути здійснена після зняття верхньої кришки через підіймання штока. Для підіймання штока в ньому є спеціальний отвір.
Принцип дії.
Золотик клапана притискається до сідла через кульку, що міститься в нижній частині штока, і спрямовується по втулці, розташованій у корпусі. Верхня частина клапана закрита ковпаком, у якому є регулювальний гвинт для встановлення пружини на заданий тиск. Після настроювання регулювальний гвинт стопориться гайкою, закривається ковпаком і пломбується.
Коефіцієнт пропускної здатності середньо дорівнює витраті рідини (зокрема 0,1 МПа (1 кг/см3 протікає через регульований пристрій за його максимального відкриття й перепаду тиску на ньому 0,1 МПа (1 кгс/см2).
Клапан встановлюється у вертикальному положенні ковпаком вгору. Допускається відхилення від вертикалі на кут 30О .
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
|
Найменування параметрів |
Показник |
|
|
Умовний прохід Ду, мм |
15 |
25 |
|
Робочий тиск, МПа (кгс/см2) |
0,2-0,4 (2-4) 0,4-0,8 (4-8) 0,8-1,6 (8-16) |
|
|
Температура робочої середовища t, ОЗ |
-40 до +150 (225) |
|
|
Температура довкілля t, ОЗ |
- 40 до +50 |
|
|
Коефіцієнт пропускної здатності, (т/год) |
0,27 |
0,26 |
|
Коефіцієнт витрати |
0,03 |
0,01 |
|
Тиск випробування на герметичність прокладкових з'єднань, МПа (кгс/см2) |
1,7 (17) |
|
|
Засіб для випробування |
воздух |
|
|
Приєднувальні розміри, мм |
М 36 х 2 |
М 48 х 2 |
|
Матеріали: |
|
|
|
- корпус |
Сталь 35 ГОСТ 1050-74 |
|
|
- золотушник і кільця |
Нержав. сталь 20х13, 30х13 ГОСТ 5632-72 |
|
|
- шток, втулка, що регулює |
Нержав. сталь 20х13 ГОСТ 5632-71 |
|
|
- склянка, ковпака |
Сталь 45 ГОСТ 1050-74 |
|
|
Пружини клапана з Ду 15 мм |
Дріт II ГОСТ 9389-75* |
|
|
Пружини клапана з Ду 25 мм |
Дріт 60С2А-Д-ХН ГОСТ 14963-78 |
|
|
Прокладки |
фторопласт |
|
ОСНОВНІ ГАБАВІТНІ ТА ПРИСОДИНКІ РОЗМІРИ (мм) І ВЕС (кг)
|
Прохід умовний Dy |
L |
L1 |
L2 |
L3 |
d |
d1 |
d2 |
d3 |
f |
l |
H |
S |
S1 |
S2 |
Вага не більш ніж |
|
15 |
72 |
72 |
52 |
52 |
33 |
27 |
22,5 |
22 |
3 |
22 |
260 |
46 |
41 |
36 |
2,8 |
|
25 |
90 |
80 |
65 |
55 |
45 |
39 |
32,5 |
32 |
3 |
26 |
386 |
55 |
55 |
41 |
5,7 |
*** Можливе виготовлення клапана з ручнимривом
| Основні | |
|---|---|
| Країна виробник | Україна |
| Виробник | L&L |
| Тип приєднання | Муфтове |
| Функціональне призначення клапана | Запобіжний клапан |
