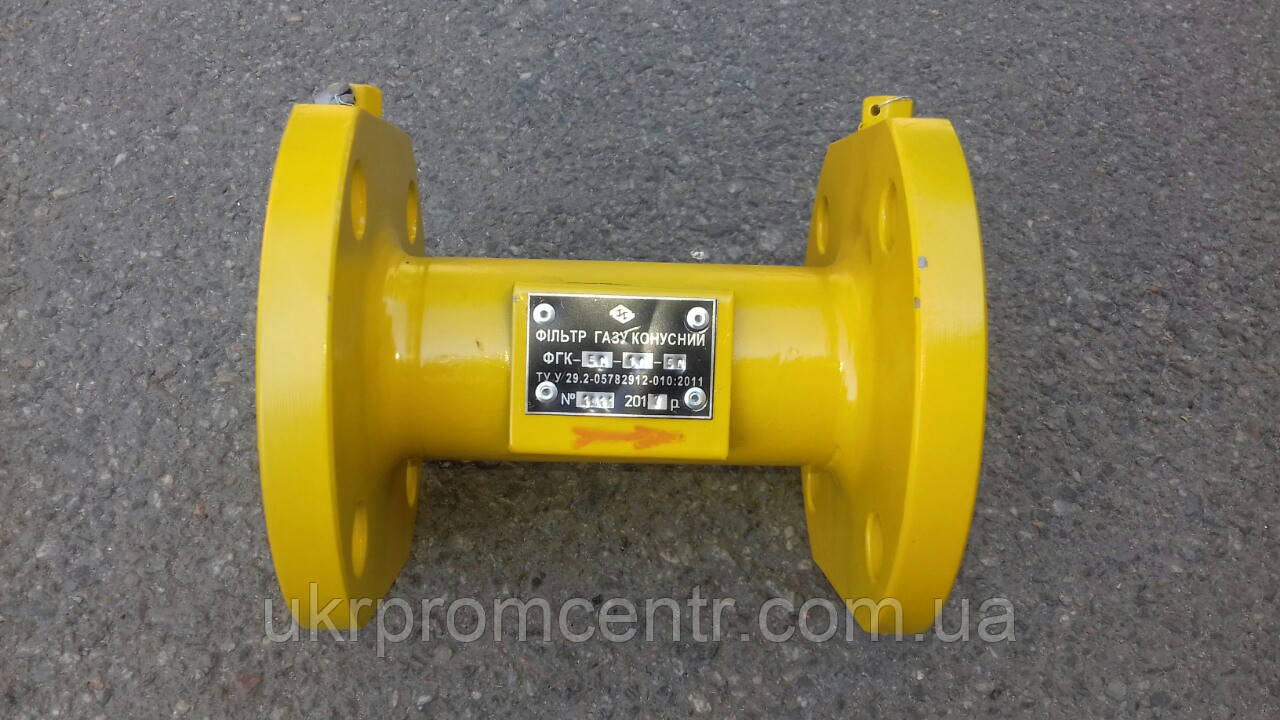

Фільтр газовий ФГК
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 150 грн.
- Під замовлення, 3 дні
- Оптом і в роздріб
- +38095 617 28 80
- +38067 741 10 35Юлия
- +38095 579 37 60
- Графік роботи
- Адреса та контакти
Фільтри газу ФГК призначені для тонкої фільтрації природного газу згідно з ГОСТ 5542, повітря, азоту та інших неагресивних газів. Фільтри застосовуються для захисту лічильників газу від потрапляння іржі та інших твердих частинок з трубопроводів мереж газопостачання, і можуть комплектоватся індикатором перепаду тиску.
Працездатність фільтрів під час роботи регламентується перепадом тиску.
Значення перепаду тиску на фільтрі вказує на ступінь забруднення фільтрувального елемента.
Максимальний пепепад тиску на фільтрі (при випуску з виробництва) при максимальній витраті повітря щільністю 1,2 кг/м3 не перевищує:
для фільтрів з номінальним діаметром 50 - 1,0 кПа;
для фільтрів з номінальним діаметром 80, 100, 125, 150 - 1,6 кПа;
для фільтрів з номінальним діаметром 200 - 1,8 кПа;
для фільтрів з номінальним діаметром 250, 300 - 2,5 кПа;
|
Номінальний діаметр, DN |
Макс, робочий тиск Р, МПа |
Довжина фільтра, L, мм |
Габаритні і приєднувальні розміри фланців |
Застосування у комплекті з лічильником газу |
|||
|
D, мм (зовнішній) |
D1, мм (приєднувальний) |
d, мм (приєднувальних отворів) |
п, шт. (кількість отворів |
||||
|
50 |
0,63 |
175 |
140 |
110 |
14 |
4 |
G 25 РГК-Ех, G 25 РГС-Ех, G40 РДА-Ех, G 40 РГС-Ех G40 РГК-Ех, G 65 РДА-Ех, G65 РГС-Ех |
|
1; 1,6 |
160 |
125 |
18 |
||||
|
80 |
0,63 |
240 |
185 |
150 |
18 |
G65 РГК-Ех, G ЛГ-К-80-Ex, G 100 РГК-Ех, G 100 РДА-Ех |
|
|
1; 1,6; 2,5; |
195 |
160 |
8 |
СЛГ-ДО-80-Ex (СГ) |
|||
|
100 |
0,63 |
300 |
205 |
170 |
18 |
4 |
G 160 РДА-Ех, G 250 РДА-Ех G250 РГК-Ех, G ЛГ-К-100-Ex (СГ) |
|
1; 1,6 |
215 |
180 |
8 |
G ЛГ-К-100-Ex (СГ) |
|||
|
2,5 |
230 |
190 |
22 |
||||
|
125 |
0,63 |
360 |
235 |
200 |
18 |
G250 РГК-Ех |
|
|
150 |
0,63 |
360 |
260 |
225 |
G400 РГК-Ех |
||
|
440 |
G650 РГК-Ех |
||||||
|
Номінальний діаметр, DN |
Макс, робочий тиск Р „., МПа |
Довжина фільтра, L, мм |
Габаритні і приєднувальні розміри фланців |
Застосування у комплекті з лічильником газу |
|||
|
D, мм (зовнішній) |
D1, мм (приєднувальний) |
d,MM. (приєднувальних отворів) |
п, шт. (кількість отворів на 1 фланці) |
||||
|
150 |
0,63 |
450 |
260 |
225 |
18 |
8 |
G ЛГ-К-150-Ex (СГ) |
|
1; 1,6 |
450 |
280 |
240 |
22 |
G ЛГ-К-150-Ex (СГ) |
||
|
2,5 |
300 |
250 |
26 |
||||
|
200 |
0,63 |
500 |
315 |
280 |
18 |
G650 РГК-Ех; G 1000 РГК-Ех |
|
|
600 |
G ЛГ-К-200-Ex (СГ) |
||||||
|
1 |
600 |
335 |
295 |
G ЛГ-К-200-Ex (СГ) |
|||
|
1,6 |
12 |
||||||
|
2.5 |
360 |
310 |
26 |
||||
|
250 |
0,63 |
750 |
370 |
335 |
18 |
12 |
G ЛГ-К-250-Ex (СГ) |
|
1 |
390 |
350 |
22 |
||||
|
1,6 |
405 |
355 |
26 |
||||
|
2,5 |
425 |
370 |
30 |
||||
|
300 |
1,63 |
900 |
435 |
395 |
22 |
12 |
G ЛГ-К-300-Ex (СГ) |
|
1 |
440 |
400 |
|||||
|
1,6 |
460 |
410 |
26 |
||||
|
2,5 |
|
485 |
430 |
30 |
16 |
||
Приклад запису позначення фільтра: ФГК-А-DN-Рраб.-В ТУ У 29.2-05782912-010:2011,де:
А - варіант виконання фільтра: ФГК1; ФГК2.
DN - номінальний діаметр фільтра: 50; 80; 100; 125; 150; 200; 250; 300.
Рраб.- значення максимального робочого тиску, МПа, вибирається з ряду: 0,63; 1; 1,6; 2,5.
Л - лічильник турбінного типу, Р - лічильник ротаційного типу.
| Основні | |
|---|---|
| Країна виробник | Украина |
| Тип промислового фільтра у середовищі використання | Газ |
| Матеріал корпусу промислового фільтра | Сталь |
| Заміна фільтруючого елемента | Так |
