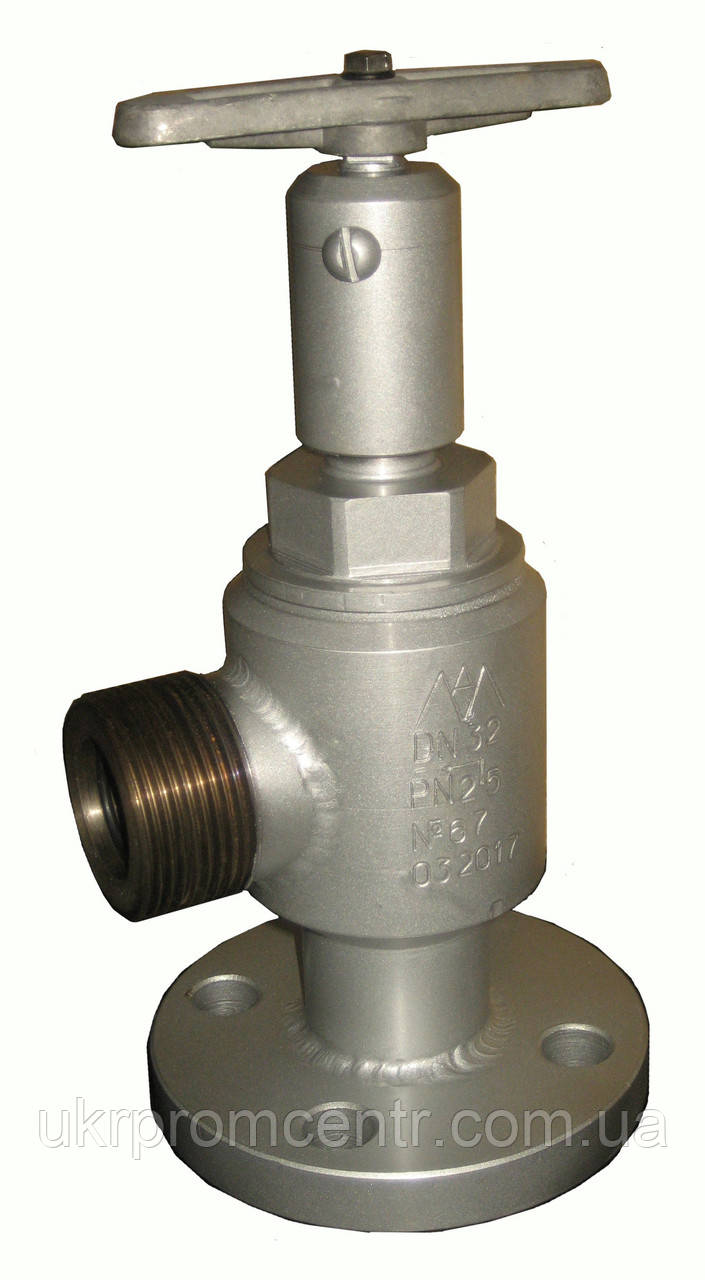

Вентиль кутовий 22с60р (фт)
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 200 грн
- Під замовлення
- Оптом і в роздріб
Відправка з 13 вересня 2024- +380 (95) 617-28-80
- +380 (67) 741-10-35Юлія
- +380 (95) 579-37-60
Встановлюється на трубопроводі для безводного аміаку. Робоча температура від -30 до +200ОС.
|
Ру |
25 |
|
Рпр |
38 |
Приєднувальні кінці: на вході — фланець за ГОСТ 12815-80, на виході — цапковий.
Робоче середовище подається під золотник.
Вентилі встановлюються на трубопроводі в будь-якому робочому положенні.
Матеріал основних деталей:
корпус, кришка — сталь 20;
золотник, шток, ковпак — сталь 20Х13;
ущільнення затвора — фторопласт ФТ-4, гума ІРП-2057;
ущільнення штока — гума ІРП-2057.
|
Умовний прохід Ду, мм |
Розміри, мм |
Кількість отворів, n |
Маса, кг не більш ніж |
|||||||||||||
|
L |
L1 |
l |
Д |
Д1 |
Д2 |
Д3 |
b |
d |
f |
dp |
d1 |
H |
Д0 |
|||
|
20 |
72 |
75 |
20 |
105 |
75 |
58 |
51 |
15 |
14 |
2 |
М36х3 |
21 |
150 |
100 |
4 |
4,5 |
|
32 |
78 |
105 |
30 |
135 |
100 |
78 |
66 |
20 |
18 |
3 |
М56х3-8g |
35Н7 |
165 |
120 |
4 |
5,1 |
Можливе виготовлення вентилів Ду15, 25 і різними L, L1
| Основні | |
|---|---|
| Мінімальна робоча температура | -30 град. |
| Максимальна робоча температура | 200 град. |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Країна виробник | Україна |
| Напрямок потоку у вентилі | Кутове |
| Матеріал корпусу | Сталь |
