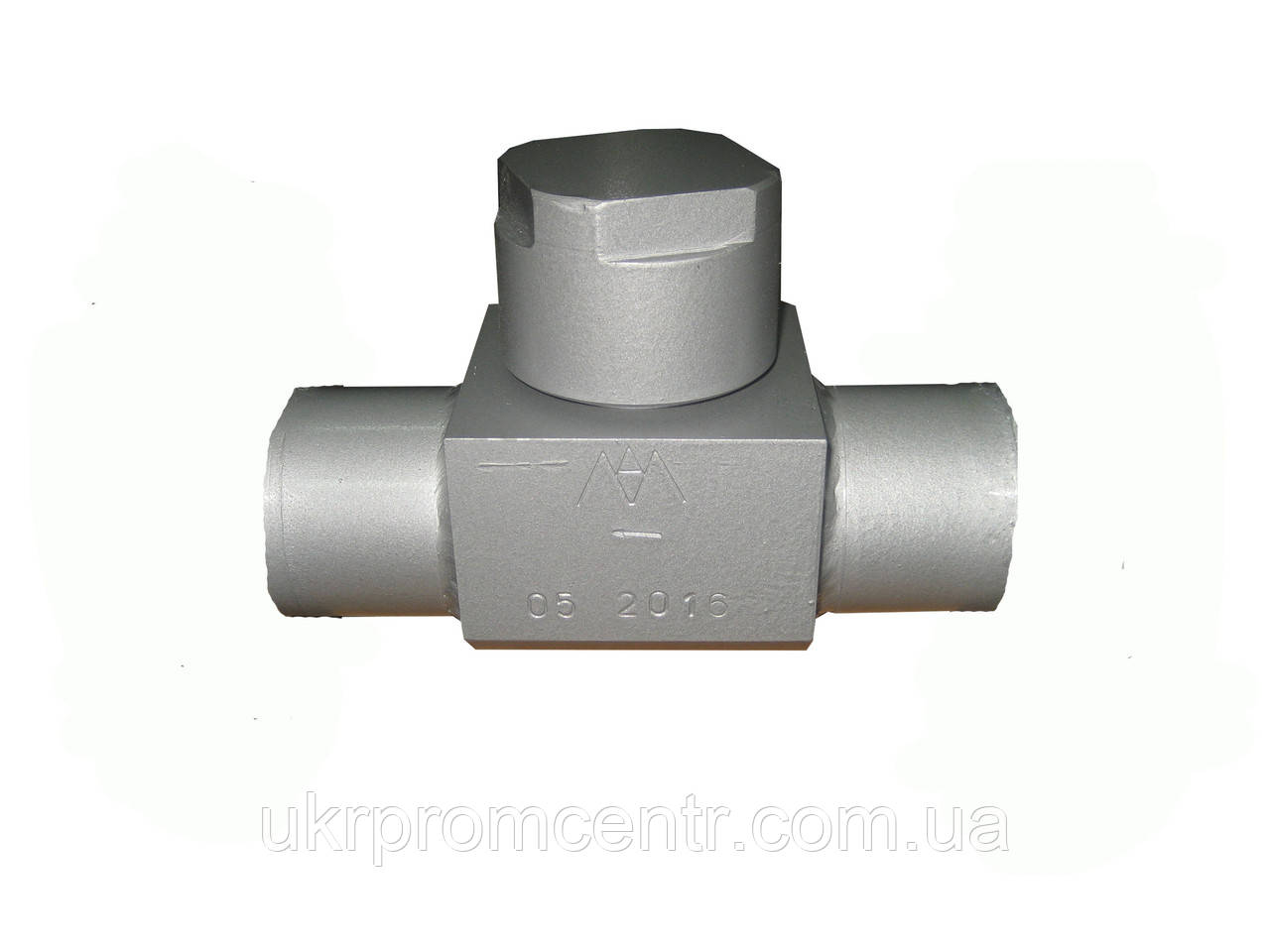

Конденсатовідвідник термодинамічний 45с17нж

Конденсатовідвідник термодинамічной DN10-65 PN16

з патрубками під приварку 45с17нж

Встановлюються на трубопроводах для автоматичного відведення конденсату з паропроводів і пароприймачів високого та середнього тиску в тому разі, коли повернення конденсату не здійснюється за робочої температури не вище ніж 250 ^ОЗ і умовним тиску 16 кгс/см2.

 Робота конденсатовідвідника під час вступу з боку входу суміші пари з конденсатом або чистого конденсату під дією робочого тиску тарілка відходить від сідла до вихідного отвору корпусу.

Під час вступу в конденсатовідвідник пара швидкість його в щілини між тарілкою і сідлом набагато вища за швидкість конденсату, і тарілка під дією аеродинамічного ефекту підіймається до сідла так, що між ними залишається невеликий проміжок. Внаслідок різниці площ тарілки та вхідного отвору в сідлі пар, проникаючи в камеру над тарілкою, притискає її до сідла.

У разі зниження температури в камері над тарілкою, що може статися через підхід конденсату або охолодження зовні, тиск падає, і тарілка знову підіймається, конденсат вільно витікає доти,  поки не піде пара, що викликає закриття конденсатовідвідника. Закриття конденсатовідвідника супроводжується легким ударом (стуком) тарілки сідлом.

Мінімальний робочий тиск на вході, кгс/см2 -  0,5

Максимальне протидалення  на виході, кгс/см2 - не більш ніж 50% від тиску на вході.

Герметичність затвора за класом А   ГОСТ 9544-2005.

Середній термін експлуатації кондесатовідвідника в системах із тиском пари:

-низьке (до 2,1 кгс/см2):       7-10 років

-середнє (до 12,5 кгс/см2):   15 місяців

-високе (до40 кгс/см2):     10-12 місяців

Місце встановлення горизонтальна ділянка трубопроводу кришкою вгору, маючи перед ним невелику ділянку (не менш ніж 1 метр) прямої труби з ухилом у бік конденсатовідвідника. До та після конденсатовідвідника необхідно придивитися опорні вентилі для можливості ремонту й обслуговування.

Якщо конденсат відводиться в напірну конденсатну магістраль, за конденсатовідвідником має бути встановлений зворотний клапан.

Якщо злив від конденсатовідвідника відбувається в атмосферу, можна не встановлювати зворотний клапан, водночас переконатися, що це робиться в безпечне місце.

Установлення сітчастого фільтра перед конденсатовідвідником обов'язкове (наявність твердих частинок у конденсаті понад 0,1 мм).

Помилка під час вибору місця встановлення — це приєднання конденсатовідвідника на загальний вихід відразу декількох теплообмінних апаратів. ЦЕ НЕПРАВИЛЬНО! Відбувається КОРОТКЕ ЗАМИКАННЯ.

 Якщо з одиночним конденсатовідвідником з'єднати понад одне джерело надходження конденсату, то конденсат і повітря, від однієї або більшої кількості агрегатів, можуть потрапити в конденсатовідвідник. Будь-яка зміна витрати конденсату призведе до виникнення різниці тиску пари. Ця різниця зайвої малої, щоб її можна було зареєструвати за допомогою манометра, але її досить, щоб пара з агрегату з вищим тиском заблокувала потік повітря або конденсату, що надходить з агрегату з меншим тиском. Кінцевим результатом для теплообмінного обладнання буде зменшення нагрівання та вихідної потужності, а також перевитрачання палива. Правильне місце встановлення конденсатовідвідника — це коли на один теплообмінний апарат, доводиться один конденсатовідвідник.

Конденсатовідвідники належать до класу ремонтованих

 Різновиди конденсатовідвідників:

Конденсатовідвідник 45с17нж, 45с18нж, 45с19нж — зварний

Конденсатовідвідник 45с17нж1, 45с18нж1, 45с19нж1 — кований
