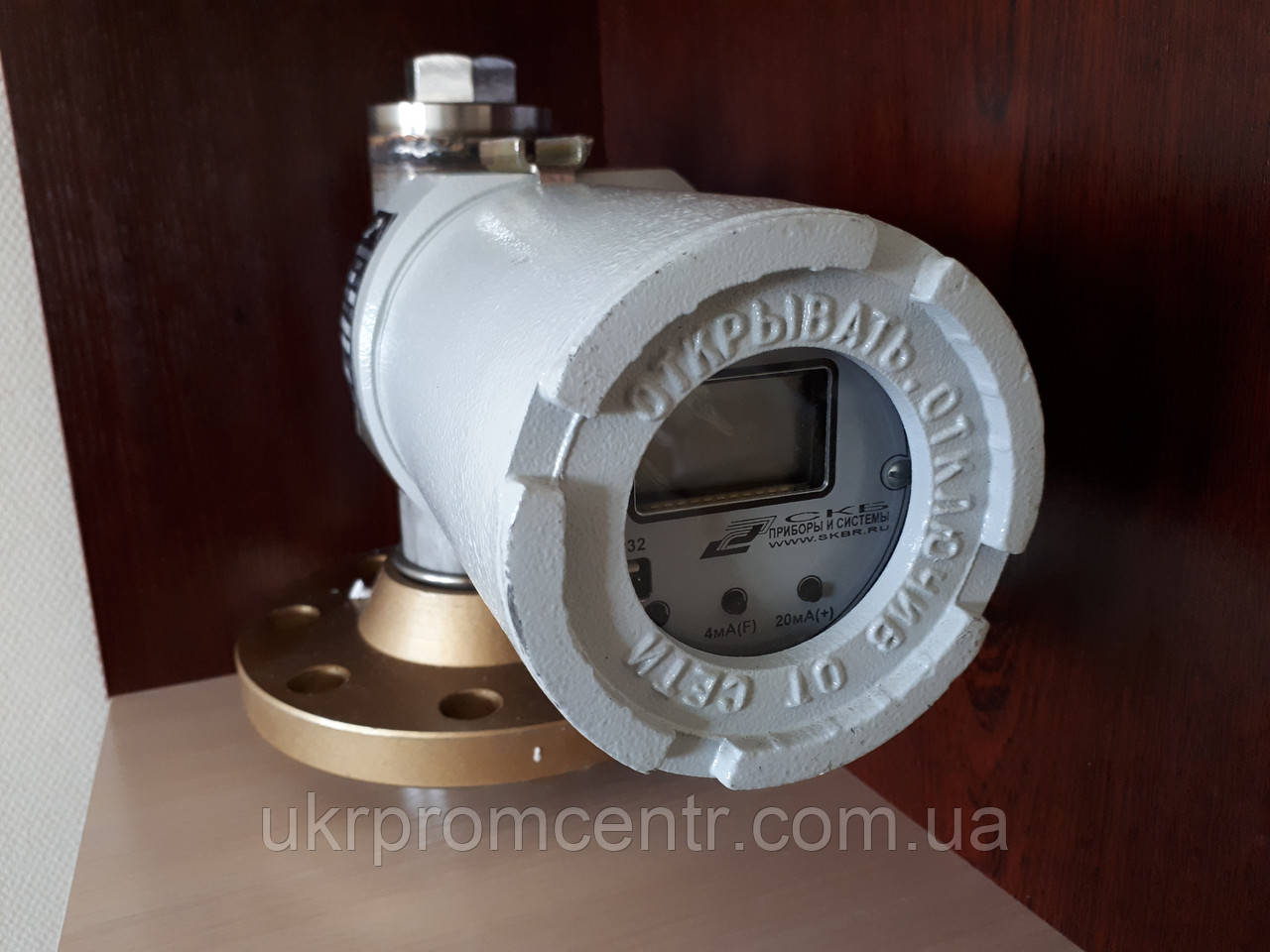

Перетворювач рівня буйковий електричний Сапфір-22МП-ДУ

Перетворювачі Сапфір-22МП-ДУ призначені для роботи в системах автоматичного контролю, регулювання й керування технологічними процесами, зокрема з вибухонебезпечними умовами виробництва та забезпечують безперервне перетворення звання вимірюваного рівня рідини (моделі 2620, 2622, 2630, 2640, 2650) або рівня межі розділу двох рідких фаз (моделі 2615), як нейтральних, так і агресивних середовищ у стандартний струмовий і (або) цифровий на базі HART-протоколу  вихідний сигнал дистанційного передавання.
Буйковий рівеньмер Сапфір-22МП-ДУ-Ех має вибухозахищене виготовлення з виглядом вибухового захисту «ікробезпечний електричний ланцюг» з рівнем «Особачок безпечний», відповідають требочуванням ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99. Маркування вибухозахисту «0ExiaIICT5 X» за ГОСТ Р51330.0 і ГОСТ 51330.10 (знака «X» — вказує на особливі умови їх застосування, які полягають у тому, що вони можуть вмикатися поштовхом в іскробезпечні кола пристроїв (блоків живлення), що мають маркування вибухозахисту не нижче «ExiallC» і свідчення про вибухозахисність, і допущені параметри яких (індуктивність і ємність) не менш сумарної індуктивності та ємності сполучної лінії та перетворювача.
Перетворювачі Сапфір-22МП-ДУ-Вн виготовлені з різновидами вибухозахисту «вибухонепроникна оболонка» (d), «сильний» (s), з рівнем вибухозахисту «вибуховобезпечний» (1), відповідають ГОСТ Р51330.0, ГОСТ Р51330.1, мають маркування за вибухозахистом «1ExsdIBT5 X» або «1ExsIBT4/H2» «1ExsdIICT5 X» (знак «X» вказує на можливість застосування перетворювача за темпекратури навколишнього повітря, зазначених нижче).
Застосування мікропроцесорної електроніки в перетворювачах дало змогу:

• збільшити точність вимірювань у реальних складностях експлуатації, зокрема неабияк зменшити температурну похибку введення динатомічної температурної компенсації;
• настроювати «нуля» і «діапазона вимірення» незалежно один від одного, а також перепристрою на інший діапазон вимірювання;
• встановлювати «нуля» безпосередньо на об'єкті, без розкриття й розгерметизації електрактного блока, що важливо під час використання перетворювача у вибухобезпечному або агресивному середовищі (при сприяльтозуванні HART-протоколу калібрування відбувається дистанційно);
• виробляти без демонтажу перетворювача настроювання на нові характеристики буйків (суха вага та виштовхувальна сила) і нові значки щільності контрольованої рідини;
• вибирати показ вимірюваного рівня на ЖКИ в % (0-100) або в мм (0-9999);
• вибирати тип вихідного сигналу (0-5; 4-20 мА);
• вибирати час усереднення вихідного сигналу від 0,25 до 6 с;
• виводити на ЖК ненормоване значення температури всередині електричного блока буйкового рівняера;

Буйковий рівеньмер має підвищену електрошокнітну сумісність, що забезпечує їхню стабільну роботу поблизу потужних джерел еліктрамагнітних випромінювань.
Сапфір-22 МП-ДУ легко інтегруються в цифрові АСУ ТП використовуючи HART-протокол, а також можуть застосовуватися замість рівнемерів зі стандартними вихідними сигналами в наявній аналоговій АСУ підприємства.
У буйкових рівнях Сапфір-22 МП-Ду (HART) забезпечена можливість дистанційного зняття інформації (значення вимірюваного параметра, одиниці та діапазону вимірювання, індивідуальних параметрів приладу та ін.), перенастроювання та тестичування.
Передбачена опція захисту налаштувань від нестандартного доступу.
За стійкістю до кліматичних впливів перетворювачі залежно від виконання відповідають:

• кліматичному виконанню УХЛ* категорії розміщення 3.1, але для роботи за температури від +1 до +50 0 °C (основного варіанту виконання) або за обґрунтованою запитаною запитою споживача, від +1 до +80 0 °C;
• кліматичному виконанню У* категорії роз'єм 2, але для роботи за температури від -30 до +50 0 °C (основний варіант виконання).

Перетворювачі призначені для контролю рівня середовищ, що не містять компонентів, конденот парів яких замерзає за негативних температур навколишнього повітря, можливих у процесі експлуатації.
За наявності таких компонентів і температури навколишнього повітря до мінус 600 °C надійна робота перетворювачів гарантується із застосуванням нагрівачів ОУр-1М ТУ 4214-047-42334258-2008.
Ступінь захисту буйкових рівнярів від впливу пилу та води IP54 за ГОСТ 14254.

ТЕХНІЧНІ ДАНІ

Таблиця 1

КОНСТРУКЦІЯ І ПРИНЦИП ДІЇ

Перетворювачі складаються з вимірювального блока й електронного перетворювача.
У разі зміни вимірюваного рівня відбувається вплив гідростатичної виштовхувальної сили, що діє на чутливий елемент — буек. Ця зміна через важіль пересувається на тензоперетворювач, що викликає деформацію пружного чутливого елемента та зміну опору тензорезисторів тензоперетворювача. Ця зміна переобтяжується в електричний сигнал, який передається від тензоперетворювача з вимірювального блока в електронний перетворювач, і далі у формі стандартного токового уніфікованого сигналу [(0-5), (4-20), (5-0) або (20-4) лімА.
Електронний блок буйкових рівнярів Сапфір-2, 22 МП-ДК, виготовлений на одній платі.
Зовнішній вигляд плати електронного перетворювача представлений на малюнку 1. На платі встановлені 3 кнопки керування, що забезпечують коригування «нуля» і «діапазону вимірювання».

Таблиця 2

*-- по особому заказу

Таблиця 3

Таблиця 4

Стандартні розміри буйків і кількість секцій

Таблиця 5

Габаритні та установлювальні розміри перетворювачів
