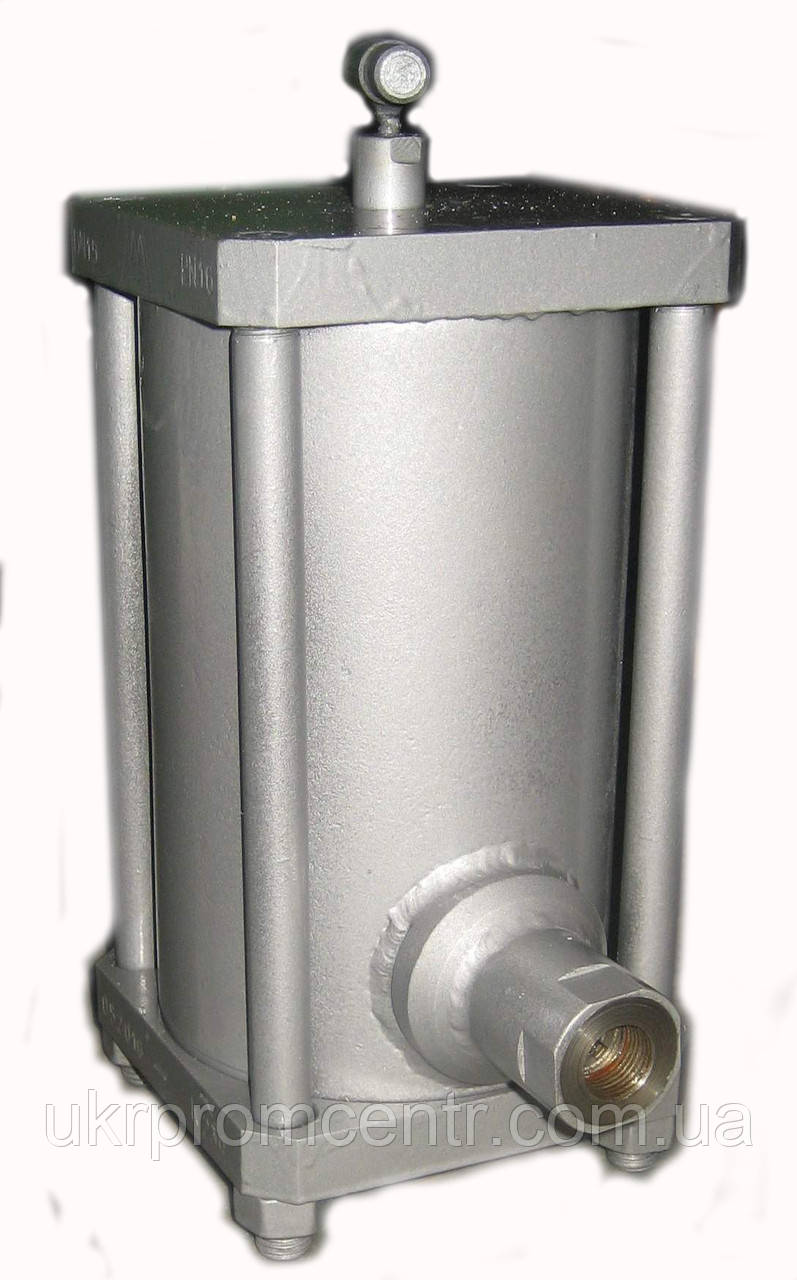

Конденсатовідвідник поплавцевий 45c98нж (фланцевий) 45с98нж1 (муфтовий) 45с98нж2 (цупковий)
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 200 грн
- В наявності
- Оптом і в роздріб
- +380 (95) 617-28-80
- +380 (67) 741-10-35Юлія
- +380 (95) 579-37-60
Конденсатовідвідник поплавцевий
45c98нж (фланцевий) 45с98нж1 (муфтовий) 45с98нж2 (цупковий)
DN 15, 20, 25, 32, 40, 50, 65 PN 16
Призначений для автоматичного відведення конденсату з паропроводів, пароприймачів та іншого обладнання, що працює з паровим обігрівом, а також із ліній і ємностей стисненого повітря.
ОСНОВНІ РОЗМІРИ, мм
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
H |
300 |
300 |
300 |
325 |
325 |
325 |
325 |
|
h |
235 |
235 |
235 |
250 |
250 |
250 |
250 |
|
h1 |
65 |
65 |
65 |
75 |
75 |
75 |
75 |
|
L |
230 |
230 |
230 |
280 |
280 |
280 |
280 |
|
D0 |
140 |
140 |
140 |
165 |
165 |
165 |
165 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
|
D2 |
47 |
58 |
68 |
78 |
88 |
102 |
122 |
|
b |
12 |
14 |
16 |
18 |
18 |
18 |
21 |
|
d |
14 |
14 |
14 |
18 |
18 |
18 |
18 |
|
b1 |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
|
Вага (кг) |
11,0 |
11,5 |
12,0 |
17,5 |
18,5 |
20,0 |
22,0 |
МАРКА МАТЕРІАЛА ДЕТАЛІВ
|
1. |
Корпус: сталь 20 |
6. |
Корпус опорний: 12Х18Н10Т |
|
2. |
Прокладка: пароніт |
7. |
Гайка: 20Х13 |
|
3. |
Кришка: сталь 20 |
8. |
Золотник: 95Х18 |
|
4. |
Клапан регулює: 20Х13 |
9 |
Поплавець із кронштейном: 08Х18Н10Т |
|
5. |
Пробка: 20Х13 |
|
|
ПРИНЦИП РОБОТИ
Підіймальний рівень конденсату за допомогою поплавця відкриває, а рівень, що опускається, закриває прохідний отвір у корпусі поплавцевого механізму незалежно від перепадів температури. Для скидання повітря на кришці конденсатовідвідника встановлений клапан, що регулює.
Приєднання до трубопроводу фланцеве, розміри за ГОСТ 12820-80.
Максимальний робочий тиск РР — 16 кг/см2.
Робочі середовища: насичена пара, повітря під тиском.
|
Тиск робоче Pp, кг/см2. |
16 |
13 |
10 |
|
Температура робочого середовища, °C |
120 |
200 |
300 |
| Основні | |
|---|---|
| Матеріал корпусу | Сталь |
| Принцип дії конденсатовідвідника | Поплавковий |
| Країна виробник | Україна |
