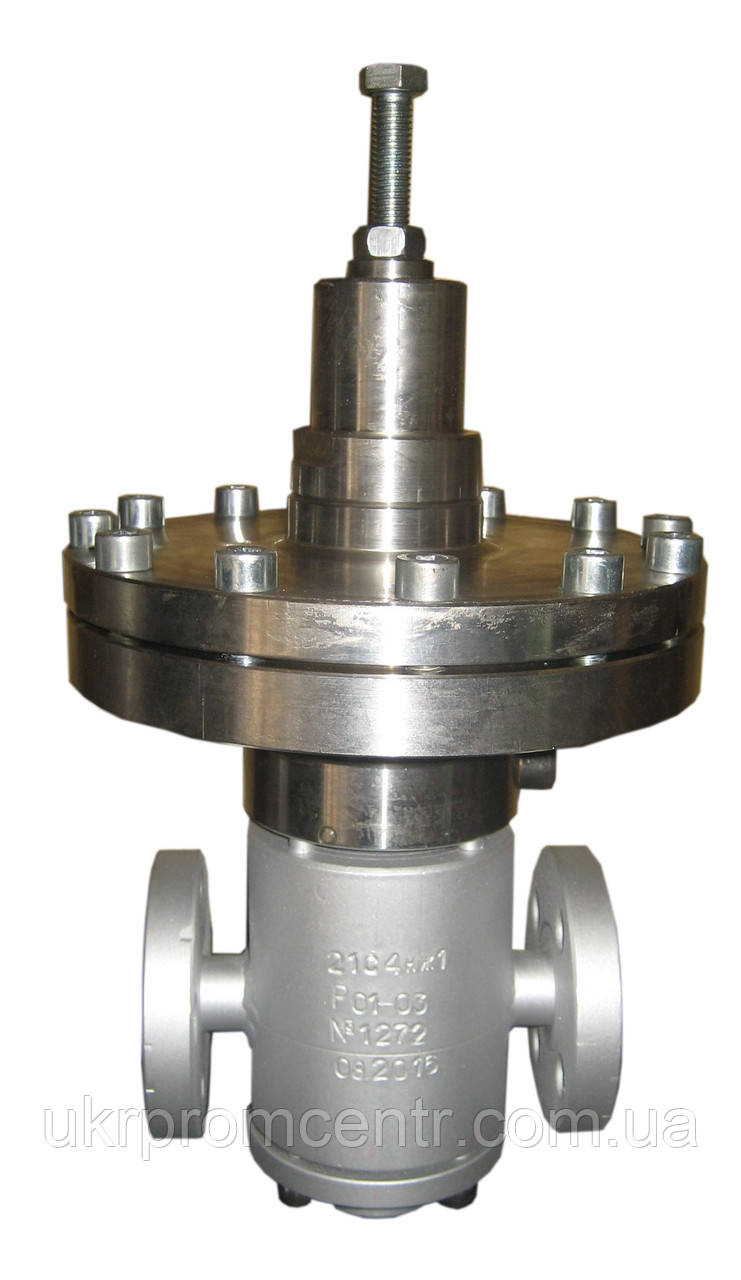

Регулятор тиску мембранний 21с4нж (нж1), 21с4р (р1)
  • Регулятор тиску мембранний 21с4нж (нж1), 21с4р (р1), фото 3
  • Регулятор тиску мембранний 21с4нж (нж1), 21с4р (р1), фото 4

Регулятор тиску мембранний 21с4нж (нж1), 21с4р (р1)

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 200 грн

  • Під замовлення
  • Оптом і в роздріб
clockВідправка з 30 червня 2025
+380 (97) 992-08-79
Лілія
  • +380 (95) 617-28-80

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю
Регулятор тиску мембранний 21с4нж (нж1), 21с4р (р1)
Регулятор тиску мембранний 21с4нж (нж1), 21с4р (р1)
Ціну уточнюйте
Під замовлення
+380 (97) 992-08-79
Лілія
  • +380 (95) 617-28-80
Опис
Характеристики
Інформація для замовлення

Регулятор тиску мембранний 21с4нж (нж1), 21с4р (р1)

 «після себе» з пілотним керуванням





Предназначен для підтримки постійного тиску на виході незалежно від зміни вхідного тиску, забезпечивши водночас необхідну продуктивність на трубопроводах транспортувальних пар, стиснене повітря, азот та інші гази (крім кисню) сумісні з матеріалами деталей виробу.

Принцип дії середовище надходить у порожнину П1 за імпульсним каналом 1 в порожнину пілотного клапана П2 пілотний  клапан (19) закритий. Обертанням регулювального гвинта 23 (встановлюємо потрібне значення тиску Рових.) стискаємо пружину 16 переміщуємо мембрану 13 штовхач 20 і як наслідок

відкривається пілотний клапан 19, середина  каналом надходить у порожнину поршневого привода П3, поршень 8 разом з основним клапаном 5 вміститься вниз, утворюється щілина між основним клапаном 5 і сідлом 4.

Ступінь відкриття пілотного капана (19), і як наслідок відкривання основного клапана (5) залежить від співвідношення тиску в вихідному трубопроводі, передається за імпульсним каналом 37 в порожнину П4 під мембрану 13 з одного боку та стисненням вбудованої пружини 16 з іншого боку.

Відхилення Pвих від налаштованого тиску, наприклад, у бік збільшення, призводить до зміщення мембрани 13 і пілотного клапана 19  у бік його закриття. Водночас витрата з порожнини П3 в порожнину П5 зменшується, тиск Pупр зростає і поршень 8 зміщується вгору, прикриває основний клапан 5 так, щоб зберегти вихідний тиск постійним. Унаслідок цього витрата середовища через основний клапан 5 зменшиться, а зростання тиску Pових буде компенсований. У разі падіння тиску Pових витрата з порожнини П3 віком, тиск Pупр знизиться, поршень 8 вміститься вниз основний клапан 5 приладиться, а тиск Pових відновиться. У такий спосіб здійснюється автоматичне підтримання необхідного значення тиску Pових після регулятора



МАТЕРІАЛИ ОСНОВНИХ ДЕТАЛІВ

Найменування деталей

Матеріал деталей

Корпус 1, Днище 2

Сталь 20

Сідло 4, Клапан основний 5, Клапан пілота 19

Сталь 20Х13

Корпус пілота 10, Стакан пружини 11, Кришка верхня 15, напрямна 36, циліндр 35, Мембрана 13, сітка 14

Сталь 12Х18Н10Т

Поршень 8, Опора пружини нижня 25

БРАЖ

Опора пружини верхня 26

Латунь ЛС59

Кільце поршневе 12

Чавун КЧ (ВЧ), БРаж

Прокладка 30,31, імпульсна трубка 37

Мідь

Прокладка 32, 33, 34

Пароніт ПОНБ

ОСНОВНІ ТЕХНІЧНІ ДАНІ ТА ЗАРАКТЕРИСТИКИ

Умовний прохід DN.мм

15

20

25

32

40

50

65

80

Умовний тиск PNу, кгс/см2

40

25

Максимальний тиск на вході, кгс/см2

31-повітря

25-пар

25-повітря

21 пар

Максимальне редукційне співвідношення

1/70

Діапазон регулювання тиску на виході з клапана, кгс/см2

0,07-0,25             для 21с4нж1, 21с4р1

0,3 - 2                для 21с4нж, 21с4р

2-17                   для 21с4нж, 21с4р

Температура робочого середовища, Т ОЗ

-10 до +300

Температура довкілля, Т ОЗ

-40 до +50

Приєднання

Фланцовий за ГОСТ 12815-80

Муфтове   за ГОСТ 6357-81

Монтажне положення

Горизонтальне, регульоване маховиком вгору.

Обов'язкове встановлення сітчастого фільтра та сепаратора пари з вузлом відведення конденсату перед клапаном.



ОСНОВНІ ГАБАВІТНІ, ПРИСОДИНКІ РОЗМІРИ (мм) І ВЕС (кг)

DN

L*

D

D1

D2

b

d

~ H

n

15

130

95

47

65

16

14

275

4

20

150

105

58

75

18

14

290

4

25

160

115

68

85

18

14

290

4

32

180

135

78

100

20

18

300

4

40

230

145

88

110

22

18

310

4

50

230

160

102

125

24

18

310

4

65

290

180

122

145

24

18

370

8

80

310

195

138

160

26

18

400

8

* розміри L — на замовлення можуть бути різними



ЗБЕРІГАННЯ ЗА ЗАСТОСУВАННЯ

Таблиця відповідності максимального тиску та температури

Номінальний діаметр

DN15...50

DN65...80

Температура, oС

120

239

300

120

220

300

Тиск, кгс/см2

40

32

28

25

21

17



Мінімальна робоча температура    -  -10°

Максимальний тиск на вході пар  -   21 кгс/см2

Максимальний тиск на вході повітря — 25 кгс/см2

Максимальний тиск на виході — 17 кгс/см2

Мінімальний тиск на виході — 0,07 Кгс/см2

Під час застосування спеціальної конструкції чутливого елемента для низьких тисків 21с4нж1  (0,07-0,25 кгс/см2) тиск на вході не має перевищувати 7 кгс/см2.

Значення вищезгаданих величин температур і тиску можуть змінюватися під час застосування еластомерів для ущільнень затвора та поршня варіант (виконання для стисненого повітря та інших газів).

Основні
Тип приєднанняФланцеве
Робоче середовищеГаз, Пар, Повітря, Азот
Країна виробникУкраїна
