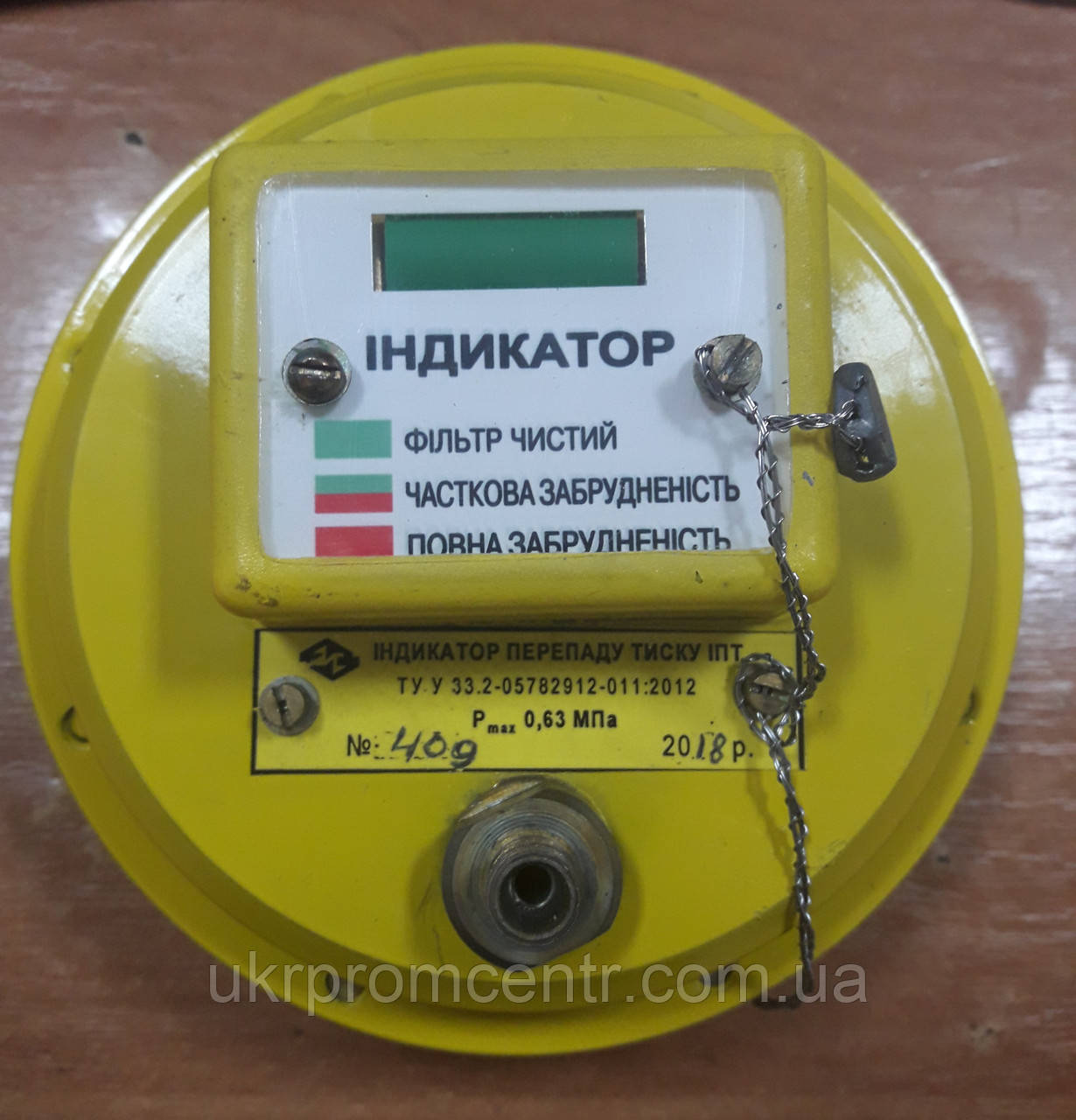

Індикатор перепаду тиску (брудності фільтра)

Індикатор перепаду тиску мембранного типу монтується на фільтрах газу та призначений для спостереження за характером зміни перепаду тиску. Перепад тиску характеризує ступінь забруднення фільтра газу.

Шкала індикатора розділена на два сегменти: зелений і червоний. Індикатори налагоджені так, що лінія розподілу сегмента відповідає перепаду тиску не більш ніж 5 кПа.   Якщо на шкалі зелений сектор, то фільтрувальний елемент чистий, а якщо на шкалі повністю червоний сектор, то фільтрувальний елемент забруднений і підлягає заміні. Застосовується для фільтрів ФГ, ФГК, ФГТ.   Технічні характеристики   Максимальний робочий тиск — 0,005; 0,63 МПа. Точність індикації «робоча зона» (зелений сегмент шкали) і неробоча зона (червоний сегмент шкали) — ±5%. Приєднання індикатора до фільтра здійснюється трубкою діаметром 5х1. Діапазон температури робочого середовища від мінус 40 до 60 С.
