Індикатор перепаду тиску (забрудненості фільтра) ІПТ-5

Індикатор перепаду тиску типу ІПТ (далі за текстом «індикатор»), призначений для спостереження за характером зміна перепаду тиску, тобто за ступенем забруднення фільтра та лічильника газу в процесі експлуатації. Правила з метриології дають змогу застосовувати індикатор для контролю за перепадом тиску на фільтрах і лічильниках газу. Для визначення ступеня забруднення не важлива кількісна оцінка, досить відстежити величину перепаду тиску, яка не має перевищувати 5 кПа на фільтрах, які забезпечують ступінь фільтрації не менш ніж 99,5% часток, які мають розміри 0,07 мм і 10 кПа на фільтрах, які забезпечують ступінь фільтрації не менш ніж 99,5% часток розміром 0,005 мм

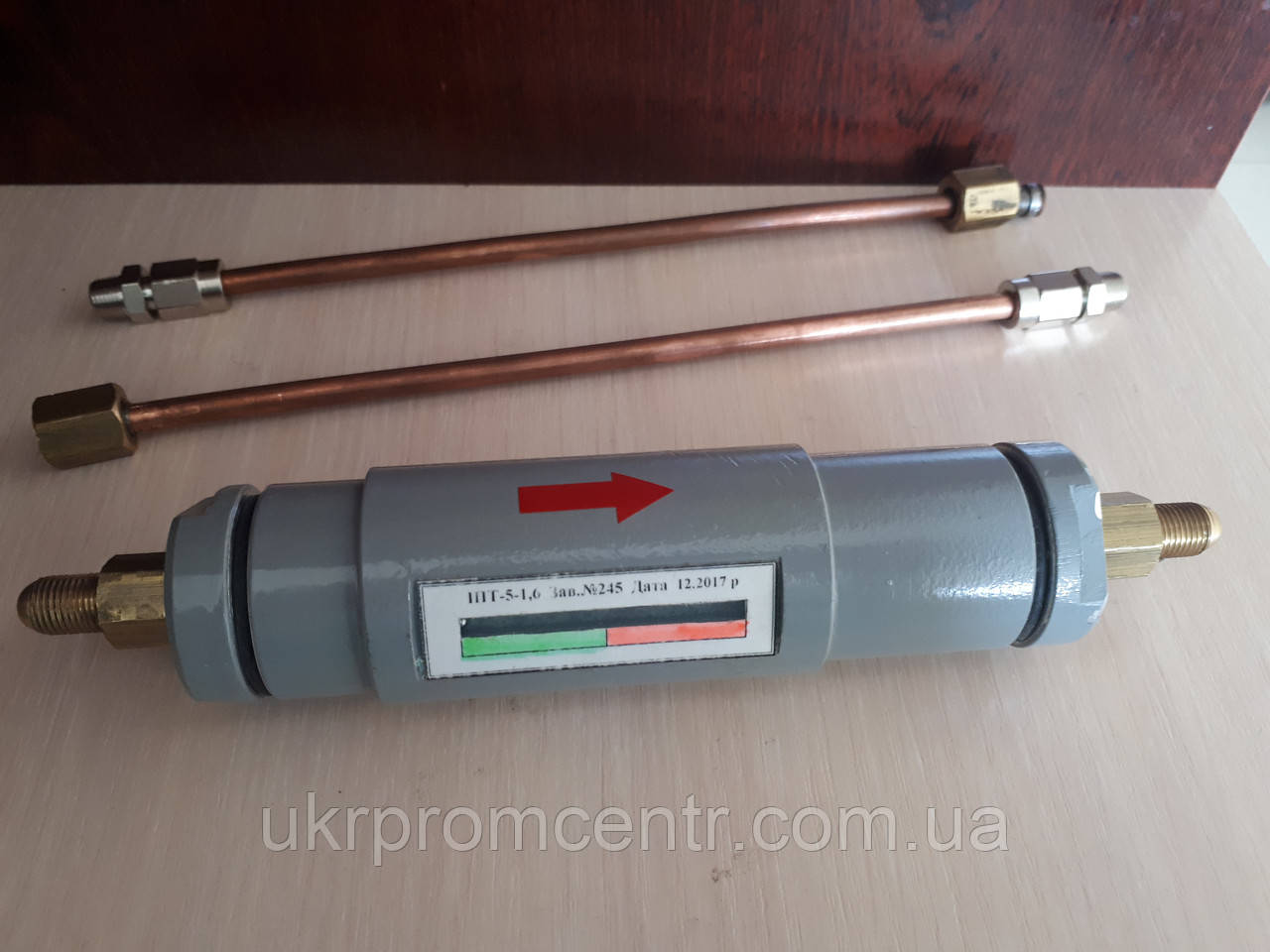

.Індикатор обладнаний шкалою, розділеною на два сегменти: зелений і червоний. Якщо кулька індикатора міститься в зеленому секторі, то перепад на фільтрувальний елемент (обчисника газу) є в допустимих межах. Якщо кулька індикатора міститься в сегменті червоного кольору, то перепад тиску на фільтрувальному елементі перевищує допустимі межі та настав гранично допустимий ступінь забруднення фільтрувального елемента. У цьому разі необхідно очистити або замінити фільтрувальний елемент (у разі — лічильник газу — очищення й промивання самого лічильника або його фільтр-прокладки ФП).

Технічні характеристики.

Максимальний робочий тиск — 1,6 МПа; Максимальне допустиме значення різниці тиску на вході та виході індикатора, не призводить до відмови пристрою — 1,6 МПа; Точність індикації «зелений сегмент» і «червоний сегмент» становить ± 10%; Діаметр з'єднувальної трубки — Ø нар. = 6 мм; Термін експлуатації до записування — 15 років;

С; °Умовія експлуатації індикатора має відповідати кліматичному виконанню "УХЛ", категорії "І" за ГОСТ 15150-69 за температури довкілля від -40 до +60 Індикатори можуть комплектуватися герконовим датчиком для подальшого під'єднання до коректорів об'єму газу, тоді до назви додається літера «Т» (наприклад ІПТ-5-16Т). Через коректор газу сигнал через модемний зв'язок на пульт керування газовою системою або власнику приладу (на моб. Телефон або комп'ютер).           100% сумісність із коректорами об'єму газу Гамма-Флоу РП.

Індикатори мають відповідати вимогам справжніх технічних умов і комплекту конструкторської документації ІПТ 01- 00.00.000, розробленої та затвердженої у встановленому порядку, ДБН В.2.5-20-2001, НПАОП 0.00-1.20-98.  Приклади позначення індикатора для ідентифікації під час замовлення та в інших документах, де він може застосовуватися: Індикатор перепаду тиску ІПТ-5-1,6 ТУ У 29.1-30135495-005-2013 Індикатор перепаду тиску ІПТ-5-1,6Т ТУ У 29.1-30135495-005-2013 (I-індикатор, П-перепада, Т — тиск, 5-перепад тиску на фільтрувальному елементі — 5 кПа, 1,6 Максимальний робочий тиск — 1,6 МПа, Т — контактний датчик).

Основні параметри та розміри індикаторів мають відповідати цим вказаному в таблиці 1

                                                                                                                                       Таблиця 1

№	Назва предмета	Норма, хвиля
		ІПТ-5-1,6		ІПТ-5-1,6Т		ІПТ-10-1,6		ІПТ-10-1,6Т
1	2	3		4		5		6
1	Робоче середовище	Природний газ за ГОСТ 5542, повітря, неагресивний газ
2	Максимальний робочий тиск на вході, МПА	1,6 *
3	Номінальний перепад тиску  на вході та виході індикатора, кПа	5,0				10,0
4	Допустима помилка вимірювання номінального перепаду, %	+/-10
5	Габаритні розміри (довжина, діаметр) мм, не більш ніж	220х445
6	Будівельна довжина, мм	225±0,5
7	Приєднання	Накидні гайки 8-22А ГОСТ13957
8	Герконовий датчик, нормально відчінений, постійного струму : - максимальна сила струму, А - максимальна пружність, В - довжина під’єднувальних дротів, мм		3,0   450				3,0   450
9	Маса, кг, не більш ніж	1,0

* — за бажанням замовника індикатор може бути атестованний за тиском атестованому газопроводу, наприклад, на 0,3 МПа, 0,6 МПа, 1,2 МПа. Тоді умовна назва у разі газопроводу атестованом на 0,6 МПа, наприклад, ІПТ-5-0,6.
