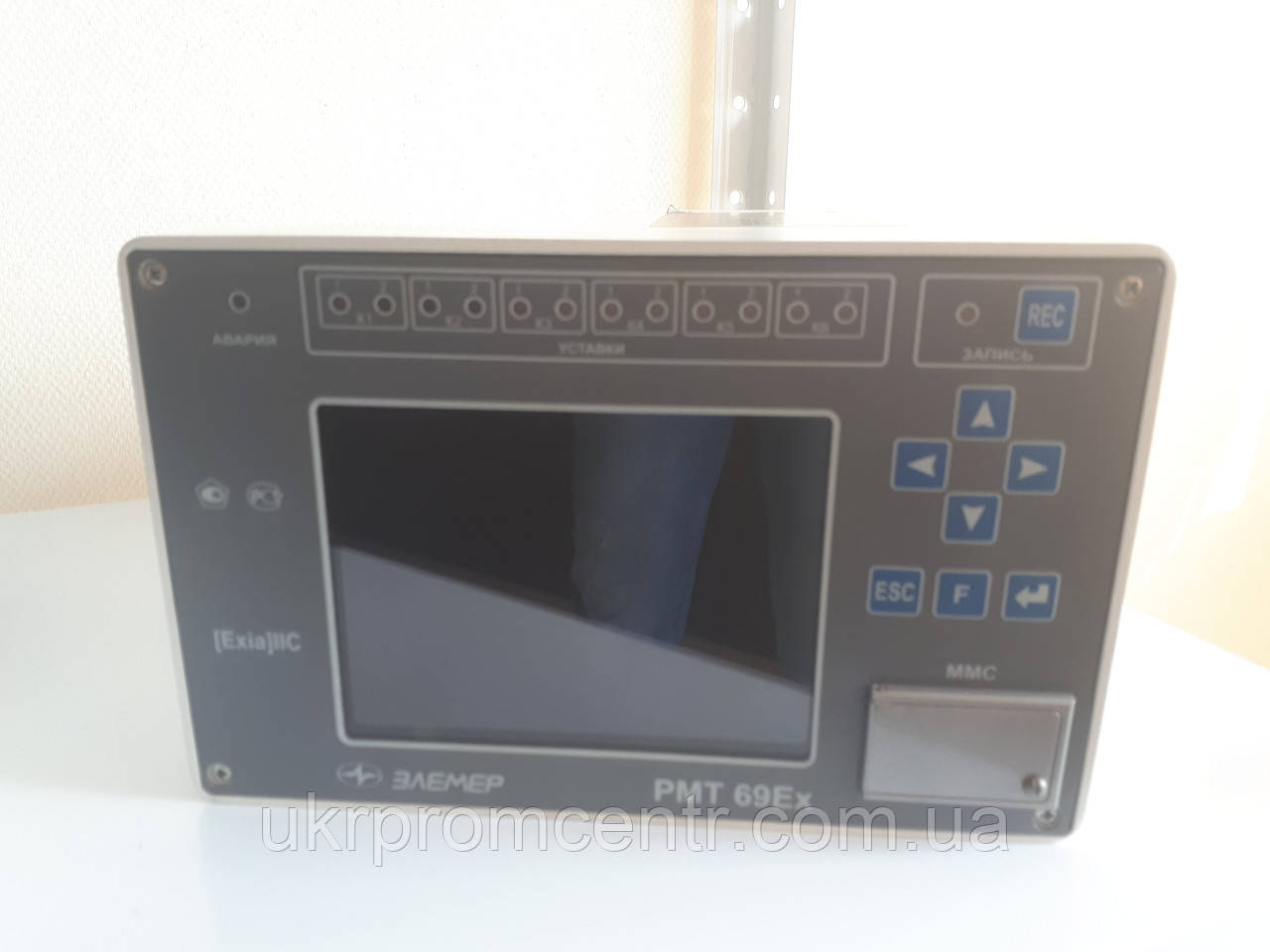

Реєстратор багатоканальний технологічний РМТ 69Ех
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 200 грн
- Під замовлення
- Оптом і в роздріб
Відправка з 15 жовтня 2024- +380 (95) 617-28-80
Призначення
Реєстратори багатоканальні безпаперові РМТ 69 призначені для вимірювання, реєстрації та контролю температури та інших неелектричних величин (частоти, тиску, витрати, рівня та інших), перетворених на електричні сигнали сили, напруги постійного струму та активний опір постійного струму.
Реєстратори багатоканальні призначені для використання в різних технологічних процесах енергетики, металургії, хімічної промисловості тощо.
Функціональні можливості
-
Реєстратори мають 6 аналогових і 8 дискретних гальванічно розв'язаних входів;
-
У РМТ 69 на кольоровому моніторі зображаються результати вимірювання та стан дискретних входів у вигляді графіка, реактора або таблиці;
-
У приладі застосована паралельна обробка сигналів за вимірювальними каналами, цикл опитування всіх каналів приблизно 1 секунди;
-
Є мікропроцесорним переконфігурованим споживачем приладом.
-
Конфігурація РМТ 69 здійснюється споживачем з кнопкової клавіатури, або за інтерфейсом RS 232 або RS 485 (прилад має комбінований інтерфейс) за допомогою спеціальної програми або через MultiMediaCard (MMC) карти;
-
Прилад зберігає встановлені параметри конфігурації під час вимкнення живлення;
-
Для об'єднання великої кількості приладів у мережу можна скористатися перетворювачем інтерфейсу ПІ 232 / 485;
-
Реєстратор багатоканальний зберігає в енергонезалежній пам'яті результати вимірювань, стан реле, стан дискретних входів, поточний час. Запис ведеться у два кільцеві буфера:
-
4 МБ - запис ведеться з періодом 1сек;
-
60 МБ запис ведеться з періодом, який задасть користувач, від 1 сек до 24 год;
-
-
Перегляд накопичені дані можна:
-
На кольоровому моніторі реєстратора;
-
Переписати інформацію на зовнішній комп'ютер RS 232 або RS 485;
-
Переписати інформацію на MMC карту (карта розміщена в приймачі, розташована на лицьовій панелі приладу) і через Card Reader перенести на зовнішній комп'ютер;
-
-
У РМТ 69 є дві програмовані втоми на кожен канал, на лицьовій панелі розташовані 12 світлодіодів, що вказують на спрацьовування втомлень, і два поодинокі світлодіоди — «Аварія» і запис даних у пам'ять;
-
Має 16 релейних виходів, що мають вільну логіку програмування;
-
Має вбудовані блоки живлення 24 В (22 А) по кожному каналу, для живлення датчиків із уніфікованим вихідним сигналом;
-
Електромагнітна сумісність — група вироблення III зі стійкості до перешкод, критеріїв якості функціонування А або група IV, критеріїй якості функціонування Б;
-
Під'єднання вимірювальних ланцюгів і ланцюгів сигналізації до РМТ 69 відбувається через роз'ємні клемні колодки, під гвинт.
Тип виконань
-
Загальнопромислове: РМТ 69
-
Вибухозахищений «виховний електричний ланцюг» [Exia]IIC: РМТ 69Ex
-
Підвищеної надійності для експлуатації на об'єктах АЕС: РМТ 69А
Технічні характеристики
| Діапазон вимірюваних температур, oC |
НСХ | Грани, що допускаються основною наведеною похибки щодо НСХ, %, для індексу замовлення |
|
|---|---|---|---|
| A | B | ||
| -50...+200 | 50M,53П | +(0,15+*) | +(0,25+*) |
| -50...+200 | 100M,100П,Pt100 | +(0,1+*) | +(0,2+*) |
| -100...+600 -200...+600*** |
50П,100П,Pt100 | +(0,1+*** | +(0,2+*)** |
| -50...+1100 | ТЖК ЖК(J) | +(0,15+*) | +(0,25+*) |
| -50...+600 | ТХК ХК(L) | ||
| -50...+1300 | ТХК ХA(K) | ||
| 0...+1700 | ТПП ПП(R) | ||
| 0...+1700 | ТПП ПП(S) | ||
| +300...+1800 | ТПР ПР(В) | ||
| 0...+2500 | ТВР ВР(А-1) | ||
| -50...+400 | ТМК МК (Т) | ||
| -40...+1300 | ТНН НН(N) | ||
* - одна одиниця останнього розряду, виражена у відсотках від діапазону вимірювання
*** — за винятком діапазону (-50...+200оС)
*** — на окремому замовлення
| Вхідний сигнал | Діапазон перетворення |
Діапазон вимірювань | Передели, що допускається основною наведеною похибкою за вимірюваною величиною,%, для індексу замовлення | ||
|---|---|---|---|---|---|
| для залежності вимірюваної величини від вхідного сигналу | |||||
| лінійна | коренезикувальна | А | В | ||
| Ток | 0...5мА | 0...5мА | 0,1...5мА | +(0,1+*) | +(0,2+*) |
| 4...20мА | 4...20мА | 4,32...20мА | +(0,075+*) | +(0,15+*) | |
| 0...20мА | 0...20мА | 0,4...20мА | |||
| Напруга | 0...75мВ | 0...75мВ | 1,5...75мВ | + (0,1+*) | +(0,2+*) |
| 0...100 мВ | 0...100 мВ | 2...100 мВ | |||
| Опір | 0...320 Ом | 0...320 Ом | - | ||
- Швидкість графопристрою поточних результатів вимірювання вибирається з ряду: 10; 20; 60; 120; 240 мм./год. або 10; 20; 60; 120; 240 мм/хв;
- Розміри рідкокристалічного екрана реєстратора:
- 320х240 точок;
- 5,7 дюйма;
- Живлення від мережі змінного струму: ~130...264, 50 Гц;
- Споживана потужність: 30ВА;
- Час встановлення робочого режиму не більш ніж 30 хвилин;
- Ізоляція ланцюгів дискретних входів, вхідних і інтерфейсних електричних ланцюгів між собою залежно від умов випробувань витримує впродовж 1 хв дія випробувального напруження практично синусоїдальної форми частотою від 45 до 65 Гц
- 500 В за температури навколишнього повітря (20±5) oС і відносно вологості від 30 до 80%;
- Ізоляція електричних ланцюгів живлення, електричних ланцюгів сигналізації, ланцюгів дискретних входів, вхідних і інтерфейсних електричних ланцюгів щодо корпусу (гвинта захисного заземлення) залежно від умов випробувань витримують упродовж 1 хв дія випробувального напруження практично синусоїдальної форми частотою від 45 до 65 Гц:
- 1500 В за температури навколишнього повітря (20±5) oС і відносно вологості від 30 до 80%;
- Виконавчі реле каналів сигналізації забезпечують комутацію змінного струму мережевої частоти:
- за напруги 250 В до 5 А на активне навантаження;
- за напруги 250 В до 2 А на індуктивне навантаження (cos j ≥0,4);
- Виконавчі реле каналів сигналізації забезпечують комутацію постійного струму:
- за напруги 250 В до 0,1 А на активне та індуктивне навантаження;
- за напруги 30 В до 2 А на активне та індуктивне навантаження.
Кліматичні умови експлуатації
- група 3: 0...+40 oС;
- група 4: -10...+50 oС;
- група 5: -25...+50 oС;
- вид кліматичного виконання TЗ: 0...50 oС.
Ступінь захисту від пилу та вологи
- Лицьова панель IP54;
- Корпус IP20.
Габаритні розміри
- Передня панель — 226х145 мм
- Монтажна глибина — 284 мм
- Виріз у щиті — 139х139 мм
Маса
не більш ніж 4 кг
