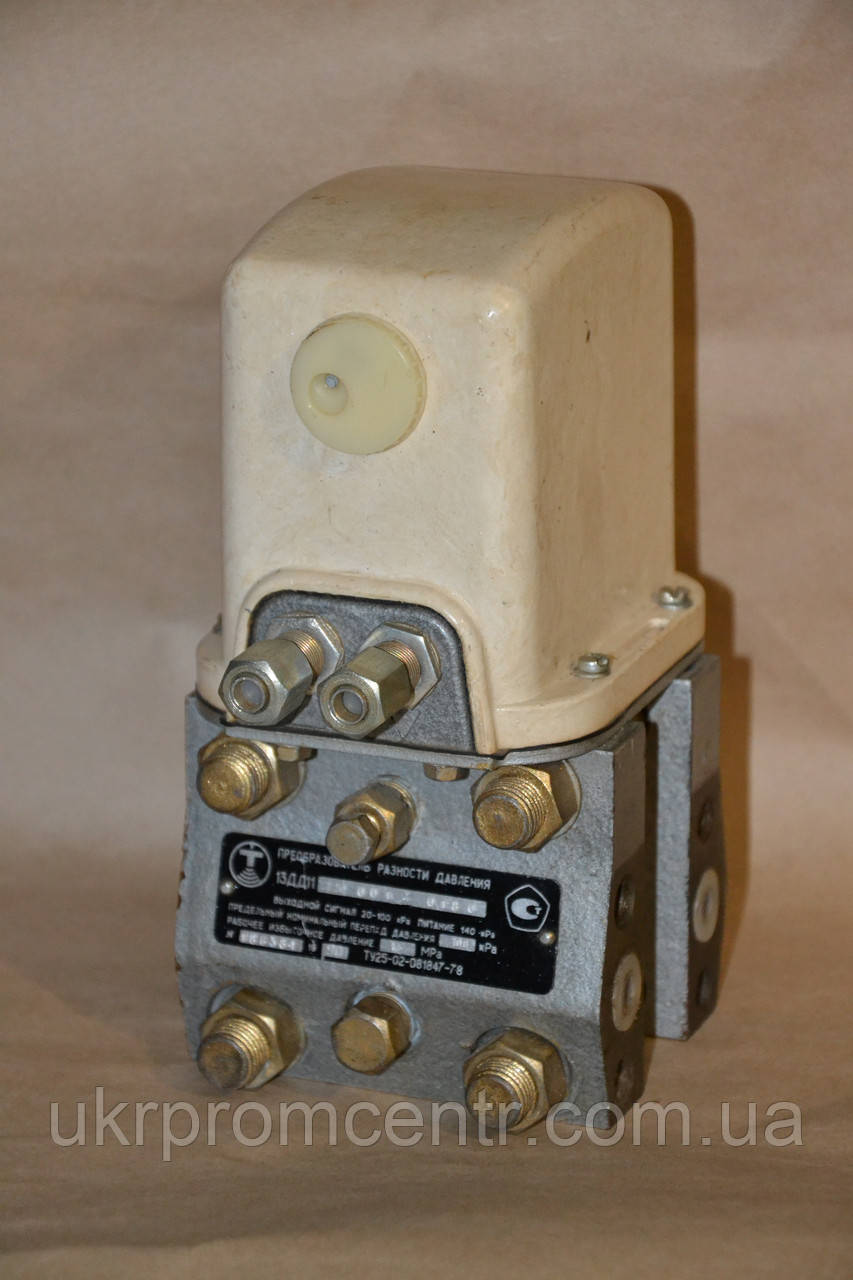

Перетворювач різності тиску пневматичний 13ДД11

Перетворювач різності тиску пневматичний 13ДД11

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 200 грн

  • В наявності
  • Оптом і в роздріб
+380 (97) 992-08-79
Лілія
  • +380 (95) 617-28-80

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю
Перетворювач різності тиску пневматичний 13ДД11
Перетворювач різності тиску пневматичний 13ДД11
Ціну уточнюйте
В наявності
+380 (97) 992-08-79
Лілія
  • +380 (95) 617-28-80
Опис
Інформація для замовлення

Опис

Перетворювачі вимірювальні різниці тиску пневматичні 13ДД11 (у подальшому перетворювачі) призначені для роботи в системах автоматичного контролю та керування виробничими процесами для видавання інформації у формі уніфікованого пневматичного сигналу про перепад тиску, витрату рідини й газу, а також рівень рідини. Перетворювачі належать до Національної системи приладів (ГСП). Перетворювачі експлуатуються спільно з вторинними реєстраторами та регуляторами, що працюють від стандартного сигналу 20100 кПа. Перетворювачі широко застосовуються в хімічній, нафтопродуктивній, нафтохімічній промисловості та низці інших зон.

Принцип дії перетворювача ґрунтується на пневматичній силовій компенсації. Під впливом різниці тиску (перепада), що підводяться до плюсової «+» і мінусової «» камер, на чутливому елементі вимірювального блока виникає пропорційне перепаду тиску зусилля. Під дією вимірюваного зусилля важіль повертається на невеликий кут і переміщує заслінку щодо сопла, унаслідок чого змінюється тиск у камері пневмореле та в зв'язаному з нею сильфоні зворотного зв'язку. Цей тиск є вихідним сигналом перетворювача.

  Основні технічні характеристики

Модель прибора 722 728 720
Гранично допускається робочий надлишковий тиск, МПа 2.5 40 16
Межі вимірювання (кПа) 4,0; 6,3; 10,0 16,0; 25,0; 40,0; 63,0; 100,0; 160,0 16,0; 25,0; 40,0; 63,0; 100,0; 160,0; 250,0; 400,0; 630,0
Похибка вимірювання ± (%) 0,6; 1,0
Вихідний сигнал (кПа) Від 20 до 100, що подається за лінією зв'язку на відстань до 300 м (у разі внутрішнього діаметра лінії зв'язку 6 мм)
Кліматичне вироблення (для температури навколишнього повітря) УХЛ2, Т2 (від 10 до +50 °C; від 50 до плюс +50 °C)
Живлення приладу Стиснене повітря 140 ± 14 кПа, Витрата повітря до 3 л/хв.
Маса, кг Без вентильного блока 8.0 5.2 5.2

Примітки:
1 Для моделей 728 на межу вимірювання 63,0 кПА та модель 720 на межу вимірювання 250,0 кПА похибка вимірювання ±1%. 2 Перетворювачі моделі 720 на межі вимірювань 400, 250, 630 кПа виготовляються за узгодженням із підприємством.

Номінальна статистична характеристика (залежність вихідного сигналу від перепаду тиску) лінійна. Перетворювачі забезпечені коректором нуля, що дає змогу встановлювати вихідний сигнал, що відповідає нульовому значенню вимірюваного перепаду тиску. Мембранний блок перетворювача заповнений поліметилсилоксановою рідиною ПМС6 за ГОСТ 1303277 (шифр 001 під час замовлення) або водогліцериновим розчином (60% води та 40% гліцерину для вимірювання кисню) шифр 002 під час замовлення. Ступінь захисту перетворювачів від проникнення пилу та води IP54 за ГОСТ 14254 96. Матеріали деталей, що стикаються з вимірюваним середовищем, наведені в таблиці.

Матеріалу Шифр виготовлення
чутливих елементів інших деталей, що стикаються з вимірюваним середовищем
36НХТЮ Вуглецева сталь 0180
36НХТЮ 12Х18Н1ОТ 0116
15Х18Н12С4ТЮ 12Х18Н1ОТ 2516
06ХН28МДТ 10Х17Н13М2Т 2820
06ХН28МДТ 06ХН28МДТ 2828
Тантал ТВЧ1 ХН65МВ 5030
Тантал ТВЧ1 Вуглецева сталь 5080
Тантал ТВЧ1 12Х18Н1ОТ 5016
