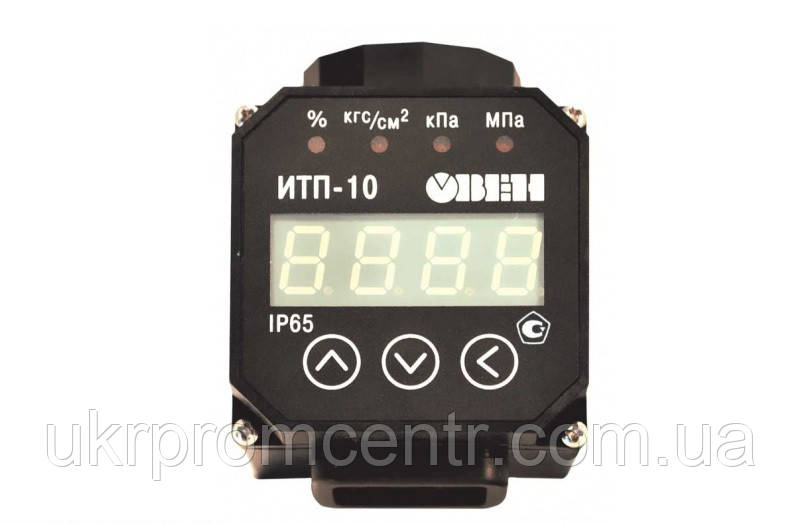

ІТП10. Перетворювач аналогових сигналів вимірювальний універсальний

Перетворювач аналогових сигналів вимірювальний універсальний ІТП-10 призначений для вимірювання й індикації фізичної величини (зокрема тиску), перетвореної на уніфікований сигнал постійного струму 4...20 мА, відповідно до ГОСТ 26.011.

У складі з перетворювачем тиску  ПД100 індикатор надає можливість коригування «нуля» перетворювача.

Прилад призначений для використання як місцевий індикатор у складі з перетворювачами з вихідним уніфікованим двопровідним сигналом 4...20 мА, забезпечених сигнальним роз'ємом стандарту DIN 43650.

Прилад дає змогу виконувати такі функції

• Вимірювати уніфікований двопровідний струмовий сигнал 4...20 мА
• Індилювати виміряне значення в заданому діапазоні
• Вибирати розмірність індивідуального параметра (%, кгс/см2, кПа, МПа), розмірність підсвічується відповідним світлодіодом; змінювати параметри конфігурації: діапазон вимірювань, кількість знаків після кома тощо.
• Встановлювати залежність вимірюваної величини від вхідного сигналу: лінійну або коренезвучну
• Встановлювати функцію демпфування коливань вхідного сигналу
• Коригувати показання приладу та вихідний сигнал під'єднаного датчика ПД100 за допомогою встановлення «нуля»
• Встановлювати пароль для запобігання несанкціонованого доступу до параметрів виробу

ПРИБІР ЕКСПЛУАТОВАНО ПРИ СЛІДУВАЛЬНИХ УСЛІВХ

• Закриті вибухобезпечні приміщення без агресивних парів і газів;
• Температура навколишнього повітря від мінус 40 до +80 °C;
• Верхня межа відносної вологості повітря — не більш ніж 80% за +35 °C  і нижчих температур без конденсації вологи;
• Атмосферний тиск від 84 до 106,7 кПа.

• Найменування	Значення
  Живлення	Дводротова струмова петля 4...20 мА (падання напруги не більш ніж 6 В)
  Діапазон перетворення вхідного сигналу, мА	від 3,7 до 22
  Діапазон вхідного сигналу, що забезпечує нормальне функціонування виробу, мА	від 3,2 до 25
  Грани основної наведених похибк, %	+0,2
  Час встановлення показань (після подавання живлення), с, не більш ніж	10
  Час встановлення робочого режиму (після подавання живлення), хв, не більш ніж	15
  Ступінь захисту корпусу	IP65
  Габаритні розміри приладу, мм	(51x54x77)±1
  Маса приладу, кг, не більш ніж	0,1
  Середній термін експлуатації, років	8
