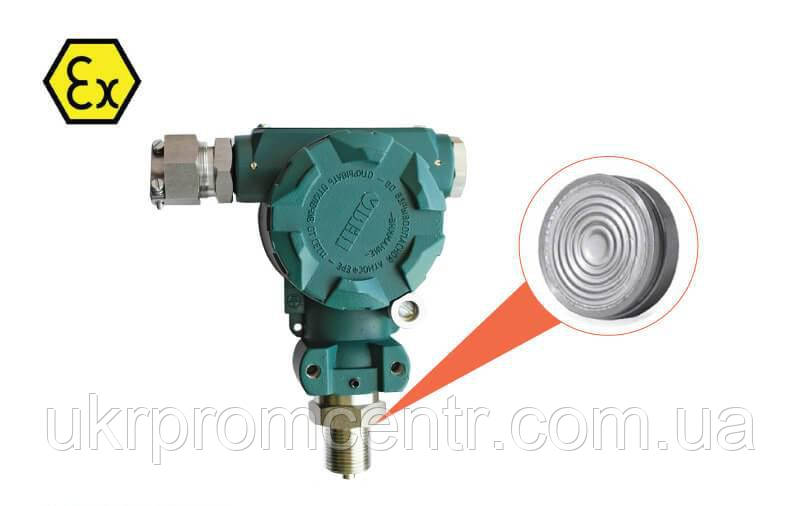

ПД100-115-EXD. Датчик тиску у вибуховому виготовленні

ДЛЯ УТОЧНЕННЯ ЦІНИ ТА ХАРАКТЕРИСТИК ЗВ'ЯЖІТСЯ З МЕНЕДЖЕРОМ!

Датчики ОВЕН ПД100 моделі 115-EXD виготовлені відповідно до вимог IEC 60079-0:2011 і являють собою перетворювачі тиску з вимірювальною мембраною з неіржавкої сталі та «польовим корпусом» з кабельним введенням під гнучкий кабель 6-8 мм.

Ця модель характеризується підвищеною стійкістю до експлуатації у важких умовах.

Перетворювачі цієї моделі призначені для систем автоматичного регулювання й керування в промисловості на основних і вторинних виробництвах, розташованих у складних кліматичних та інших умовах, що вимагають застосування обладнання в «полейному» корпусі: газотранспортних і газорозподільних системах, нафтопродугах, об'єктах транспортування нафти, НПЗ, об'єктах енергетики тощо.

Основні характеристики

• Змаршення надлишкового/виробно-вакуумметричного/ вакуумметричного/абсолютного тиску нейтральних до неіржавкої сталі AISI 316L (AISI 304S) середовищ (пар, вода, гази, зокрема природний, олія, слабоагресивні рідини тощо) у складних умовах експлуатації.
• ПЕРЕВАГИ тиску в уніфікований сигнал постійного струму 4...20 мА.
• ВЕРХНІЙ ПОПЕРЕДЖИВ вимірюваного тиску (ВПІ)
  • Надлишкового тиску (ДИ) — від 0,016 МПа до 25,0 МПа
  • Забезпечно-вакуумметричного тиску (ДИВ) — від +/-0,02 МПа до -0,1 + 2,4 МПа
  • Вакуумметричного тиску (ДВ) — від -0,025 МПа до -0,1 МПа
  • Абсолютного тиску (ДА) — від 0,1 МПа до 1,6 МПа.
• ПЕРЕГРУЗОВАНА СПОСОБНІСТЬ — від 200% ВПІ та вище.
• ОСНОВНА ПРИВЕДНА ПОГРЕШНІСТЬ — 0,25; 0,5% ВПІ.
• ВЗРИ КОЛІРНИКУВАЛЬНИЙ «ЗІРИНОПРОНИКНА ОБлоЧКА» 1ExdIICT6Gb — опціонально.
• СТЕПЕНЬ ЗАХИСТ корпусу й електророз'єму перетворювача — IP65.
• ПОМІХОУСТІЙКІСТЬ задовольняють вимоги до обладнання класу А за ГОСТ Р 51522.

• Найменування	Значення
  Вихідний сигнал постійного струму	4...20 мА, 2-дротова схема
  Виготовлення за вибухозахистом	"Вузирнепроникна оболонка" 1Exd IICT6Gb
  Основна наведена похибка	0,25; 0,5% ВПІ
  Діапазон робочих температур вимірюваного середовища	–40…+100 °С
  Напруга живлення	12...36 В постійного струму
  Опір навантаження	0...1,0 кОм (залежно від напруги живлення)
  Споживана потужність	не більш ніж 0,8 Вт
  Ступінь захисту корпусу	IP65
  Стійкість до кліматичних впливів	УХЛ3.1
  Діапазон робочих температур навколишнього повітря	–40…+80 °С
  Атмосферний тиск робочий	66...106,7 кПа
  Середній час напрацювання на відмову	не менш ніж 500 000 год
  Середній термін експлуатації	12 років
  Міжповерковий інтервал	2 роки
  Методика поверки	КУВФ.406230.100 МП
  Вага без паковання / в пакованні	1,0 кг / 1,5 кг
  Штуцер для під'єднання тиску	M20х1,5
  Тип електричного з'єднувача	Кабельне введення в польовий корпус
