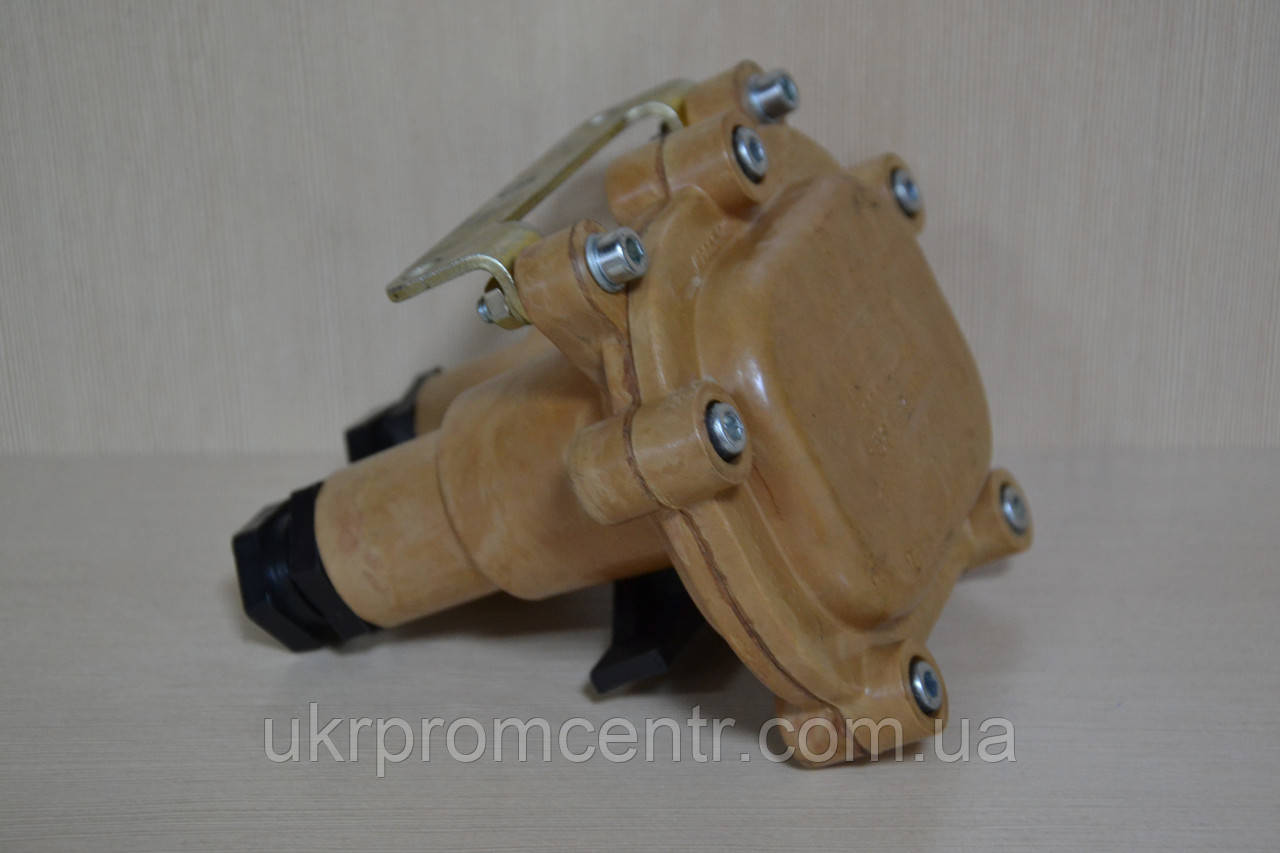

КУ-90 (КУ-91, КУ-92, КУ-93) Пости вибухозахищені кнопкові
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 200 грн
- В наявності
- Оптом і в роздріб
- +380 (95) 617-28-80
- +380 (67) 741-10-35Юлія
- +380 (95) 579-37-60
Призначення
Пости призначені для роботи в електричних ланцюгах керування у вугільних і сланцевих шахтах, небезпечних за газом і пилом (маркування вибухозахисту РВ ExdI) і в вибухонебезпечних зонах усіх класів підприємств хімічної, нафтоптопродуктивної, газової та інших галузях промисловості (маркування вибухозахисту 1ExdIIВТ5). Застосовуються для дистанційного керування електромагнітними апаратами (пускачами, контакторами) змінного та постійного струму, а також у ланцюгах сигналізації.
Особливості
- Зручна конструкція перемикання та фіксації кнопок, аналогічна звичайному вимикачу
- Може використовуватися для увімкнення/вимкнення освітлення
- Єдина у світі конструкція з пластику, що має вибухонепроникну оболонкою та маркування вибухозахисту 1ExdIIBT5/PB ExdI
Умови експлуатації
|
Кліматичне вироблення й категорія розміщення |
У, ХЛ і Т категорії 2 і 5 |
|
Температура експлуатації |
від мінус 45 °C до плюс 40 °C для У2; |
|
Рівень пиловологозахисту |
IP54 |
Конструкція
Пості складається з оболонки, вхідної пристрої з ущільненням, приводу керування й кнопкових елементів. Ввідний пристрій передбачає можливість під'єднання гнучкого та броньованого кабелів, а також кабелів і дротів, що прокладаються в сталевих трубах із умовним проходом до 16 мм і з ущільненням гумовими кільцями. На ручках керування залежно від типу поста нанесені такі написи:
- на однокнопковому — СТОП;
- на двокнопковому — ПУСК. СТОП;
- на трикнопковому — ВПЕРЕД. НАЗАД, СТОП.
Технічні характеристики
|
Тип поста |
Номінальні дані |
Число кнопкових елементів |
Число введення |
Діаметр кабелю, мм |
Розмір поста, мм |
Маса, кг |
||||
|
Змінний струм |
Постійний струм |
а |
h |
|||||||
|
Напруга, В |
Ток, А |
Напруга, В |
Ток, А |
|||||||
|
КУ-91-РВExdI
|
60 |
10 |
60 |
10 |
1 |
1 |
до 16 |
112 |
162 |
0,8 |
|
2 |
2 |
128 |
165 |
1,3 |
||||||
|
3 |
2 |
135 |
165 |
1,5 |
||||||
|
КУ-91-1 ExdIIВТ5 |
380 |
200 |
1 |
1 |
112 |
162 |
0,97 |
|||
Комплектність постачання
До комплекту постачання входять:
- Пості – 1 шт.
- Посібник з експлуатації — 1 екз.
- Паспорт — 1 екз.
Структура умовного позначення
КУ-9Х1 — Х2 — Х3
КУ - кнопковий пост керування
9 — серія
Х1 — кількість кнопкових елементів: 1,2,3.
Х2 - виготовлення за вибухозахистом:
РВ ExdI
1ExdIIВТ5
Х3 - кліматичне виконання (У; ХЛ; Т) і категорія розміщення (2 або 5) за ГОСТом 15150
ТУ 16.526201-75
Приклад записування позначення постів, під час їх замовлення та в документації іншого виробу:
а) пост двокнопковий «ПУСК — СТОП, вибухозахищений для районів із помірним кліматом»:
«Піст керування кнопковий вибухозахищений КУ-92-1ЕхdIIВТ5-У2 ТУ16-526.201-75»;
«Піст керування кнопковий ручний КУ-92- РВ ExdI -У5 ТУ16-526.201-75»;
б) для постачання на експорт у країни з помірним кліматом:
