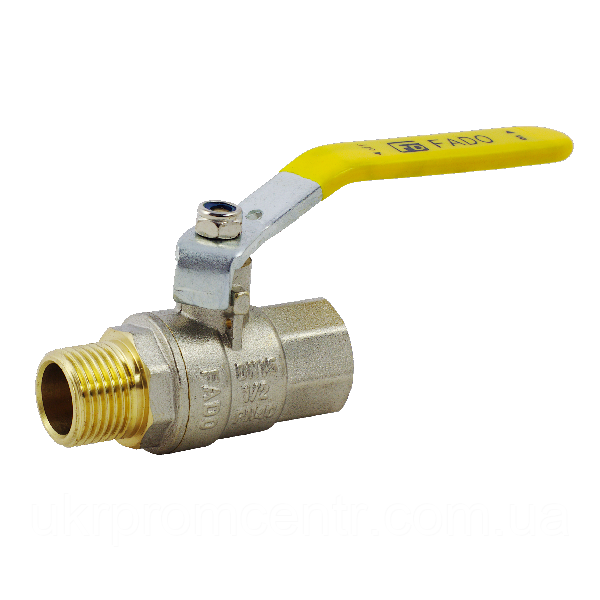

Кульові крани для газу
Кулі крани для газу — це крани, запірний елемент яких має сферичну форму з отвором для проходу робочого середовища (газ). Вони застосовуються в системах газопостачання низького та середнього тиску природного або зниженого вуглеводного газу (СУГ). Цей вид кранів не можна використовувати як кран — регульований пристрій. Під час його використання може бути тільки два положення: повне відкриття або закриття крана.
Опис
Габарити
G | A, мм | B, мм | C, мм | |||
1/2" | 66 | 43,5 | 91 |
Призначення та сфера застосування
Крани застосовуються як запірна арматура на трубопроводах низького та середнього тиску систем газопостачання як природним, так і зрідженим вуглеводного газу (СУГ). Допускається використання крана на трубопроводах холодної та гарячої води, стисненого повітря, рідких вуглеводнів.
Матеріали
№ | Найменування | Матеріал |
1 | Корпус | Латунь нікельована CW617N |
2 | Затворна куля | |
3 | Сідельні кільця | P.T.F.E.+C+EM |
4 | Сальниковий ущільнювач | |
5 | Гайка кріплення ручки | Сталь Fe PO2 |
6 | Контролювальне кільце | Поліетилен високого тиску LDPE |
7 | Флажкова ручка | Сталь із покриттям із ПВХ Fe PO2 |
8 | Барашкова ручка («метелик») | Алюміній |
9 | Шпиндель (шток) | CW614N |
Технічні характеристики
№ | Характеристика | Газ |
1 | Клас герметичності затвора | «А» |
2 | Нормативний термін експлуатації, років | 30 |
3 | Мінімальний ресурс, циклів | 12000 |
4 | Напрацювання на відмову, циклів | 15000 |
5 | Умовний нормативний тиск за t до 40 °C, барів | ≥40 |
6 | Інтервал робочих температур, °C | від +15 до +60 |
Основні переваги кульового крана ТМ FADO:
- Жовтий колір ручок для позначення арматури до системи газопостачання.
- Форма колодки з пелюстками, зміщеними відносно центру осі штока для зручності відкриття й закриття газу.
- Захист гайки від саморозкручування — завдяки наявності кільця з поліетилену високої щільності.
- Два кільцеві ущільнювачі з Viton для поліпшення герметичності з'єднання.
- Збільшена кількість витків різі для поліпшення герметичності з'єднань.
- Хромоване покриття кулі — зменшує опір під час ковзання кулі об сідальні кільця.
- Покриття з нікелю — дає додатковий захист латуні від зовнішньої корозії.
- Високоміцна латунь марки CW617N.
- Отвори на «метелик» для опломбування.
- Наработка на отказ – 15 тыс. циклов
Основні | |
---|---|
Клас герметичності | D |
Діаметр крана | 1/2" |
- Ціна: від 210 ₴
