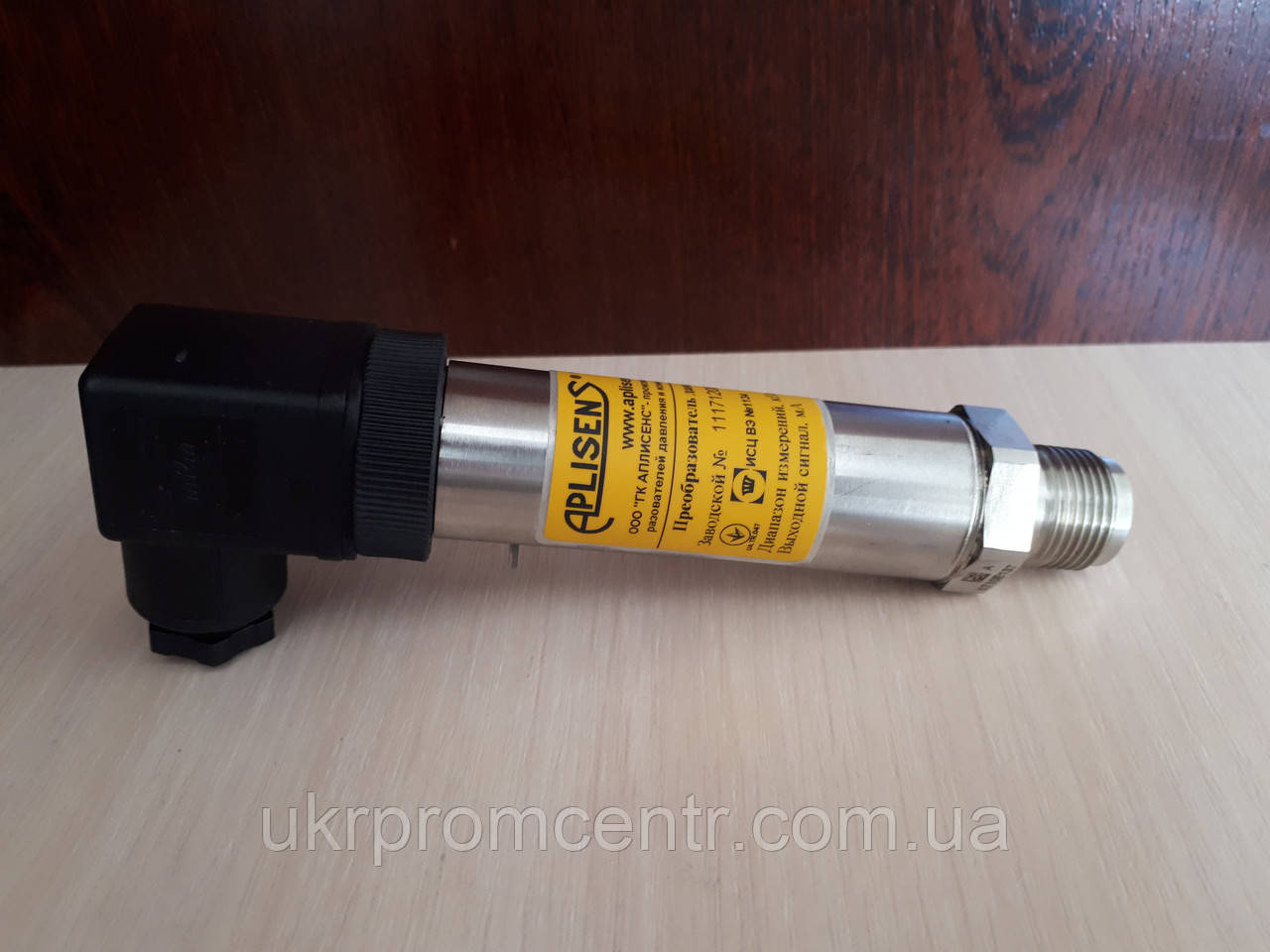

Датчик тиску РС-28

Датчик тиску PC-28 призначений для вимірювання розрідження, а також надлишкового та абсолютного тиску газу, пари та рідини.

• Межі вимірювань тиску: від -0,1 до 100 МПа
• Мінімальна ширина діапазону 2,5 кПа
• Вихідний сигнал: (4÷20)А або (0÷10)В
• Іскробезпечне виготовлення 0ExiaIICT6X

Будь-яка ширина діапазону вимірювань:

• від (0 ÷ 2,5) кПа до (0 ÷ 100) МПа — для вимірювання надлишкового тиску та розрідження;

• від (0 ÷ 20) кПа до (0 ÷ 8) МПа — для вимірювання абсолютного тиску.

Допустиме перевантаження: (4 × діапазон + 60 кПа), але не більше ніж 120 МПа.

 Конструкція

Вимірювальним елементом датчика тиску є п'єзорезистивна кремнієва монолітна структура, вбудована в приймач тиску, який відділений від вимірюваного середовища роздільною мембраною й заповнений спеціальною манометричною рідиною.

Налаштування й калібрування

Споживач за допомогою потенціометрів має можливість коригування "нуля" й діапазону вимірювань перетворювача в межах до 10% без взаємодії параметрів.

Монтаж

З огляду на те, що перетворювач має невелику масу, він монтується безпосередньо на об'єкті.

У разі вимірювань тиску пари або інших гарячих середовищ необхідно використовувати сильфонну або імпульсну трубку.

Застосування спеціального манометричного вентиля перед перетворювачем полегшує монтаж, допомагає під час коригування нуля й обнулення або під час заміни перетворювача під час роботи об'єкта.

У разі замовлення перетворювача з різзю відмінною від зазначених пропонується перехідний штуцер.

Для вимірювання рівня та тиску, що вимагають спеціальних приєднань до вимірюваного процесу (харчова, хімічна промисловість тощо) датчик може бути обладнаний одним із роздільників виробництва фірми «Аплісенс».
