Закладна конструкція ЗК4-1-87 (бобишка з корком)

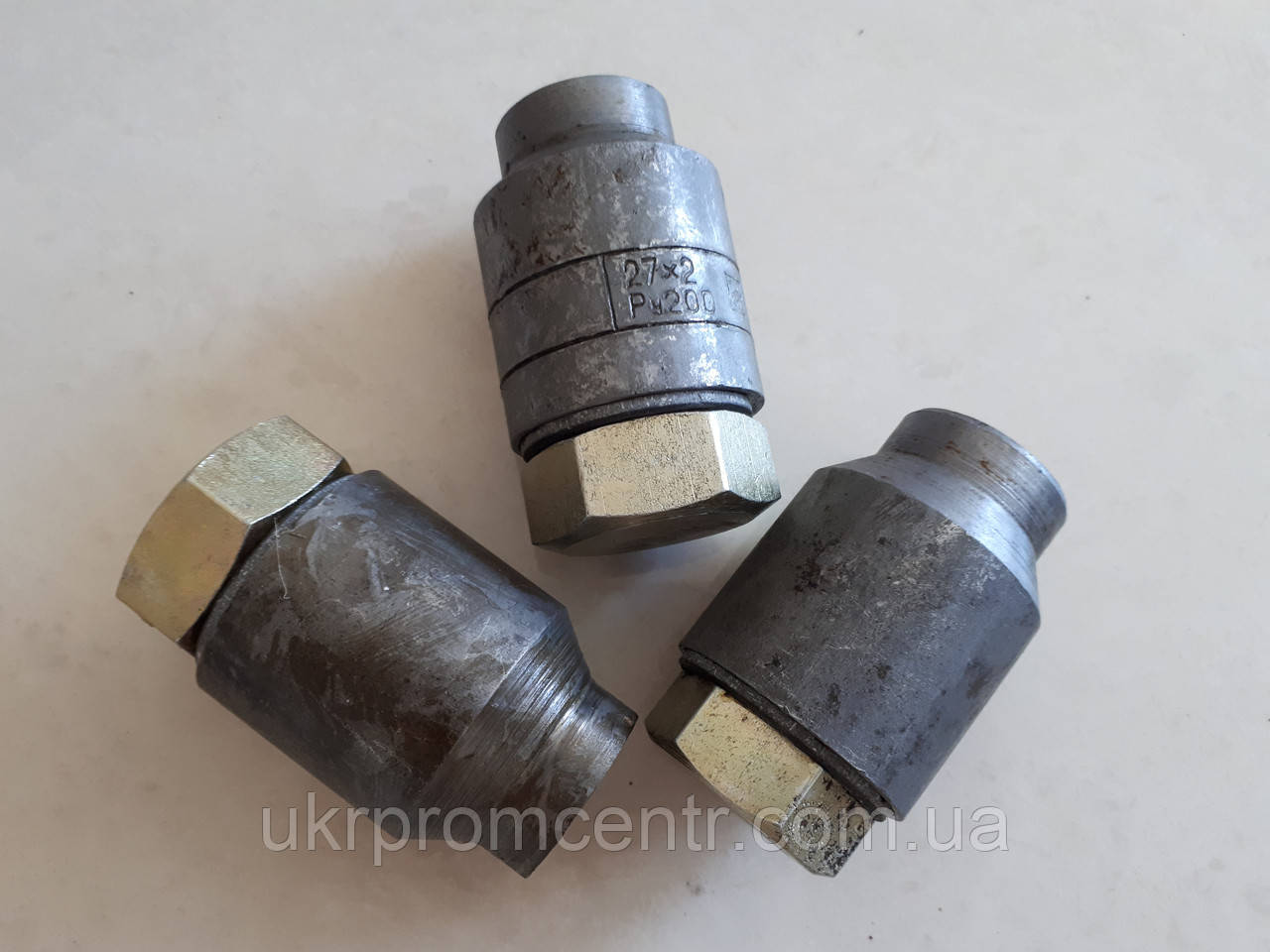

Закладні конструкції з ЗК4-1-87(85) — являє собою комплект із бобочки та корка. Закладні конструкції використовуються на магістральних трубопроводах або апаратах для встановлення в них приладів вимірювання температури та тиску. Є 10 варіантів виготовлення (встановки) цього виробу, які розрізняються типом різі, діаметром і довжиною (висота). Довжина (висота) виробу вибирається проектувальниками залежно від товщини теплоізолювального шару трубопроводу.

Монтаж приладів для вимірювання температури на технологічних трубопроводах і обладнанні виконується, зазвичай, за допомогою спеціальних закладних конструкцій — бобишок ЗК4-1-85. Бобишка приварна — це деталь, що приварюється до технічного трубопроводу, що має різь для закріплення первинного вимірювального перетворювача.Бобішки виготовляють відповідно до галузевих стандартів ОСТ 36.7-74 «Бобовики та штуцера приварні для установлення приладів і пристроїв автоматики», який поширюється на бобишки ЗК4-1-87, з умовним тиском рідин і газів до 40 МПА.

Технічні характеристики:

• робоче середовище: не агресивні рідини та гази для сталі 20 і 0962с; агресивне середовище для сталі 12х18н10т;
• робочий тиск: в цьому разі до 10 МПа, але у разі спеціального замовлення можливе до 60 МПа;
• робоча температура: до 400°С — чим вища температура робочого середовища, тим менше має бути тиск у магістральному трубопроводі або апараті;
• використовувані марки сталі: сталь 20, 0962с, 12х18н10т;
• закладна конструкція за ЗК4-1-87(85) призначена для встановлення термоперетворювачів на трубопроводі товщиною 76 мм або товстій металевій стінці;
• нример позначення закладної конструкції з різзю М20х1,5 для товщини теплоізоляції до 100 мм зі сталі 20: Бобишка ЗК4-1-87 встановлення 3.

  Найменування встановлення	Розміри мм.				Маса кг
  	d1*	d1	S*	h*
  1	М18х2	23	До 100	55	0,281
  2			Св 100	100	0,471
  3	М20х1,5	25	До 100	55	0,332
  4			Св 100	100	0,522
  5	М22х1,5	28	До 100	55	0,361
  6	М24х1,0		Св 100	55	0,362
  7	М27х,0	30	До 100	55	0,553
  8			Св 100	100	0,863
  9	М33х2,0	32	До 100	55	0,724
  10			Св 100	100	1б104
