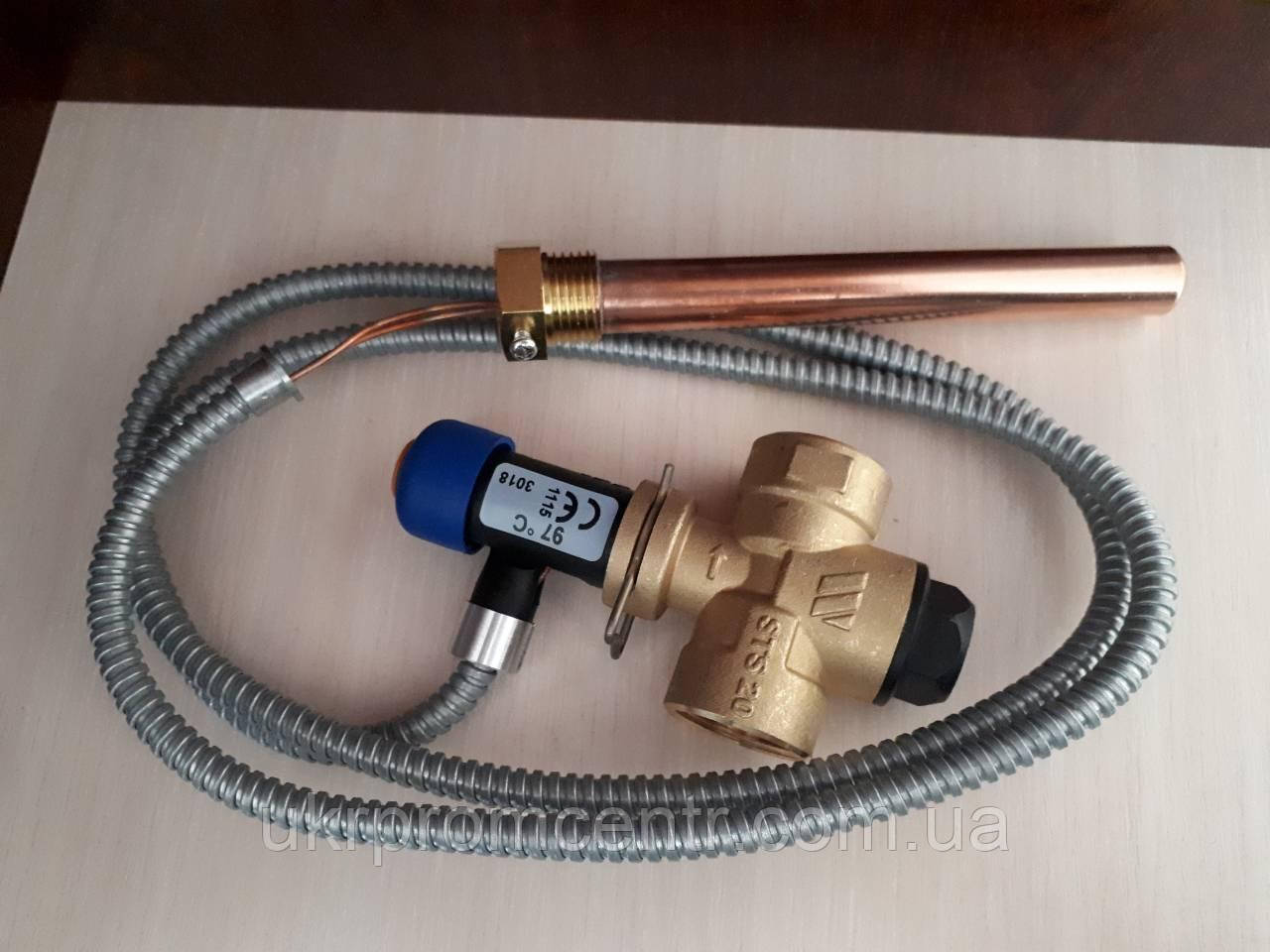

Клапан захисту від перегрівання котла Watts STS 20.S 97 °C 3/4" ВР 1300 мм

Термостатичний запобіжний клапан є енергонезалежним пристроєм, призначеним для за щити твердопаливних котлів, котлів на біомасі та іншого опалювального або водогрійного обладнання потужністю до 93 кВт (EN 12828) від перегрівання. Прикладом застосування можуть слугувати пелетні котли, у яких неможливо миттєво припинити процес горіння.

Термостатичний запобіжний клапан із подвійним чутливим елементом (пошукшення рівня безпеки та надійності) і поворотним (на 360°) з'єднанням капіляра.

Чутливий елемент, занурений у котлову воду, починає розширюватися під час підвищення температури, викликає розширення подвійного сильфона, з'єднаного зі штоком клапана. У разі досягнення температури спрацьовування клапана відкривається, навіть у разі відмови одного чутливого елемента.

Термостатичний запобіжний клапан має бути встановлений безпосередньо поруч від котла. Клапан встановлюється відповідно до напрямку стрілки на корпусі:

• На подавальному трубопроводі котла.

• Перед контуром охолодження котла (в захисному теплообміннику).

Клапан може встановлюватися в будь-якому положенні: вертикальному, горизонтальному або перевернутому відповідно до напрямку стрілки на корпусі.

Завдяки технічному рішенню сильфони розміщені повністю у верхній частині клапана з композитного матеріалу, що дає змогу обертати верхню частину з капіляром на 360° навколо своєї осі.

Технічне обслуговування:

З профілактичною метою необхідно щонайменше раз на рік здійснювати примусове скидання. Для цього необхідно відкрити клапан, натиснувши кнопку дренажу. У такий спосіб сідло клапана очиститься від дрібних частинок. Ця операція не займе багато часу.

Захисний термоклапан для котлів, що працюють на твердому, не розпиленому паливі. Обладнаний подвійним температуним датчиком (пошиття рівня безпеки та надійності) і поворотним (на 360°) з'єднанням капіляра. Занурювана в котел гільза з двома термодатчиками, довжина 145 мм, зовнішня різь 1/2" з різними температурами спрацьовування. Максимальна витрата за відкритого клапана 6500 л/год під час тиску 8 барів.

Характеристики
