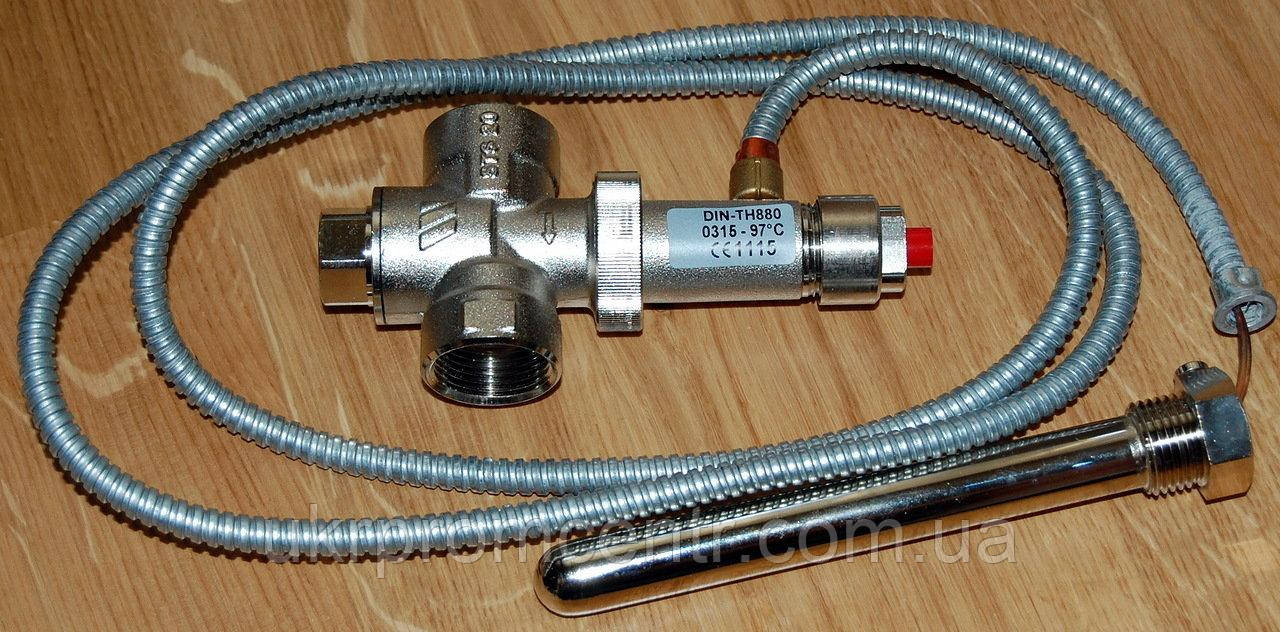

Клапан захисту від перегрівання котла Watts STS 20

Термостатичний запобіжний клапан STS 20 Watts є енергонезалежним пристроєм, призначеним для захисту твердопаливних котлів, котлів на біомасі та іншого опалювального або водогрійного обладнання потужністю до 93 кВт від перегрівання. Прикладом застосування можуть слугувати пелетні котли, у яких неможливо миттєво припинити процес горіння

Захисний термоклапан для котлів, що працюють на твердому, нерозпорошеному паливі.

Функціонування захисного клапана STS 20 не залежить від тиску в системі, він спрацьовує на відкриття у разі досягнення температури 97±2 °C і подає холодну воду із системи холодного водопостачання у захисний охолоджувальний теплообмінник твердопаливного котла. Під час спрацьовування клапана вода надходить для охолодження не змішується з опалювальною рідиною. У такий спосіб не допускається перевищення котової температури 110 °C.

У разі з накопичувальним бойлером непрямого нагрівання, спрацьовування захисного клапана викликає злив води з бойлера та заміну її на холодну.

Два незалежні температурні датчики забезпечують високу надійність клапана. Навіть у разі відмови одного з них клапан виконуватиме свою функцію. Суцільнометалеве вироблення має високу стійкість до зовнішніх впливів. За потреби поршень клапана може бути легко замінений. Занурювана в котел гільза з двома термодатчиками, довжина 145 мм, зовнішня різь 1/2", температура спрацьовування 97 °C. Максимальна витрата за відкритого клапана 6500 л/год за тиску 8 барів. Максимальна температура в режимі протоку (у разі відкритого клапана) 107 °C.

Короткочасне підвищення температури до 125 °C не пошкоджує датчики.

Захисний клапан STS 20 монтується на потужний трубопровід гарячого водопостачання. Напрямок монтажу вказаний стрілкою на корпусі клапана. Заглибна трубка з термодатчиками монтується на котлі за допомогою передбаченої різі 1⁄2". На котлах із теплообмінниками (міститься допуск виробника теплообмінника) захисний клапан може монтуватися на холодному трубопроводі.

Характеристики
