Група безпеки котла Watts KSG-MS до 50 кВт

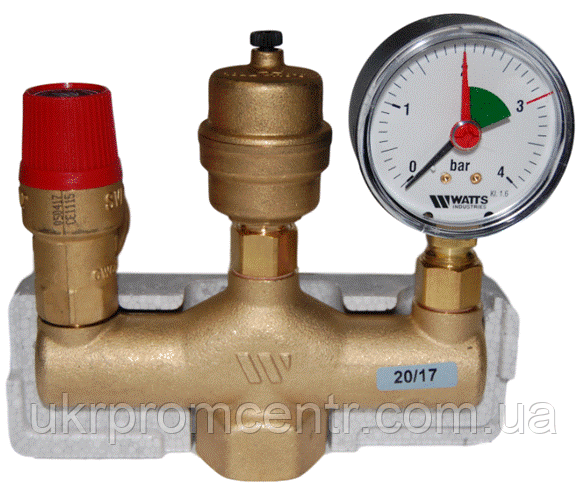

Комплектна група безпеки Watts KSG-MS застосовується для захисту закритих систем опалення до 50 кВт. Містить запобіжний клапан із порогам спрацьовування 3 бари, автоматичний повітровідвідник (з запірним клапаном) MKV10R і манометр MHR6 3/4-3/8", встановлені на латунній консолі (в теплоізолювальному кожусі). Під'єднання 1" внутрішня різь.

Група безпеки виконує такі функції:

• захист від перевищення тиску в системі;

• відведення із системи повітря й газів;

• індикація тиску в системі на рівні манометра.

Група безпеки постачається в ізоляційному кожусі з полістиролу в індивідуальному пакованні. Робоча рідина: вода з макс. вмістом гліколю до 50%.

До монтажу груп безпеки KSG застосовуються ті ж вимоги, що й до монтажу запобіжних клапанів:

• Група безпеки монтується якомога ближче до котла та вище його рівня, у вертикальному положенні.

• На підводці до групи безпеки заборонено встановлювати запірну арматуру, фільтри тощо арматуру, яка може призвести до звуження трубопроводу.

• Зливний шланг має відповідати діаметру вихідного отвору запобіжного клапана. Його довжина не має перевищувати 2 м і він не має мати більше 2 вигинів. У разі неможливості дотримання цих умов (2 м, 2 вигини) необхідно використовувати зливний шланг на один типорозмір більший. Запобіжний клапан можна зафіксувати в будь-якому положенні під час обертання навколо своєї осі на 360°, чим полегшується завдання прокладання зливного шланга.

Техобслуговування:

• Для запобігання протіканню та забрудненню запобіжного клапана необхідно регулярно прочищати його не рідше ніж один раз на 6 місяців. Для цього необхідно примусово відкрити клапан, повернувши ковпачок клапана в напрямку стрілки на його кришці.

• Повітровідвідник під'єднаний до консолі через автоматичний запірний клапан, що дає змогу замінити його без зупинки роботи системи.

• У штуцер для під'єднання манометра вбудований зворотний клапан, що дає змогу зробити його заміну без зупинки роботи системи.
